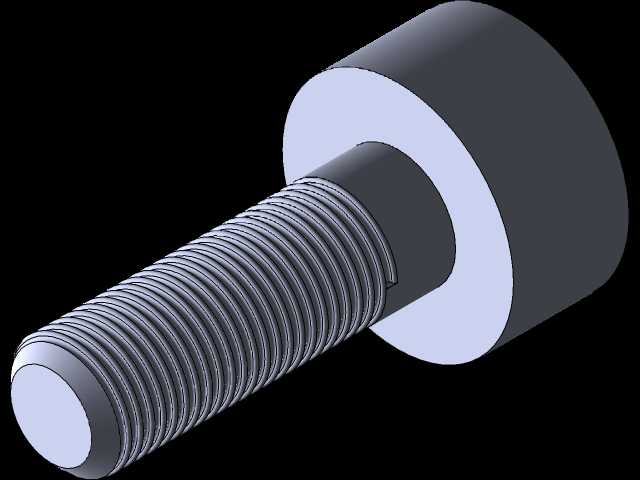

指关节专用外螺纹连接紧固件结构

　　这类带圆柱端头的外螺纹连接件，常被用于仿生指关节模组、小型精密铰接机构的装配场景中，区别于普通标准螺栓的全螺纹或短柱头设计，它的大直径圆柱端头可以直接作为铰接转动的限位端面，不需要额外加装轴套或者挡圈来限制铰接件的轴向窜动，在小型康复机械手、义肢指节、微型工业抓取指的结构里，这类零件是承担铰接定位与螺纹锁紧双重功能的核心零件。从实际装配的角度看，端头的圆柱面粗糙度需要控制在Ra1.6以内，才能保证和指节铰接孔转动配合时的顺滑度，不会出现卡滞或者磨损过快的问题，螺纹段则采用标准公制粗牙设计，方便和指节内部的调节螺母配合，实现指节张紧力度的微调，不需要额外设计张紧结构，就能通过螺纹旋合长度的变化调整铰接阻尼，适配不同抓取力度的使用需求。

　　设计这类零件的时候，首先要确认的是端头直径和铰接孔的配合公差，一般选用H7/g6的间隙配合，既保证转动灵活，又不会出现径向晃动导致的定位偏差，螺纹段的长度要比穿过的指节叠层总厚度多出3到5个螺距，保证螺母有足够的旋合长度提供锁紧力，同时要在螺纹和端头圆柱的衔接处加工0.5到1毫米的退刀槽，避免螺纹加工收尾处的不完整牙型影响装配，也能减少应力集中，避免零件在反复铰接受力的时候从衔接处断裂。从安装边界来看，端头的厚度要和铰接支座的沉孔深度匹配，保证装配后端头表面和支座表面齐平，不会突出表面影响指节的转动范围，螺纹段的末端要做1x45度的倒角，方便装配时顺利穿入铰接孔和螺母，不会刮伤孔壁或者螺母内螺纹。在实际使用场景里，

　　这类零件不需要额外的防松垫片，因为指关节的铰接转动角度一般不会超过90度，螺纹副受到的径向力远大于轴向振动力，依靠螺纹本身的自锁性就足够保持锁紧状态，反而加装垫片会增加铰接处的轴向厚度，让指节的整体结构变得臃肿，不利于小型轻量化的设计需求。建模的时候要注意螺纹牙型的细节处理，如果是用于3D打印验证的模型，螺纹牙型的牙顶要做0.1毫米的圆角处理，避免打印的时候出现牙顶缺损，如果是用于机加工的生产模型，要明确标注螺纹的公差等级，还有端头圆柱面的同轴度要求，同轴度要控制在0.02毫米以内，不然转动的时候会出现偏心，导致指节转动卡顿，长期使用还会出现不均匀磨损。这类零件的材质一般选用304不锈钢或者高强度铝合金，

　　不锈钢材质适合负载较大的工业抓取指，强度高耐磨性好，铝合金材质适合康复义肢这类对重量敏感的场景，重量轻不会给使用者带来额外的负担，表面做阳极氧化处理之后还能提升耐磨性和抗腐蚀能力，适应不同的使用环境。在结构验证阶段，要重点测试螺纹段和端头衔接处的疲劳强度，模拟指节反复弯折的受力情况，确保零件在百万次弯折循环之后不会出现断裂，同时要测试铰接转动的阻尼一致性，保证在螺纹锁紧到额定力矩之后，指节转动的阻力均匀，不会出现忽松忽紧的情况，影响抓取动作的精度。
