双筒安装式机加支撑座结构设计

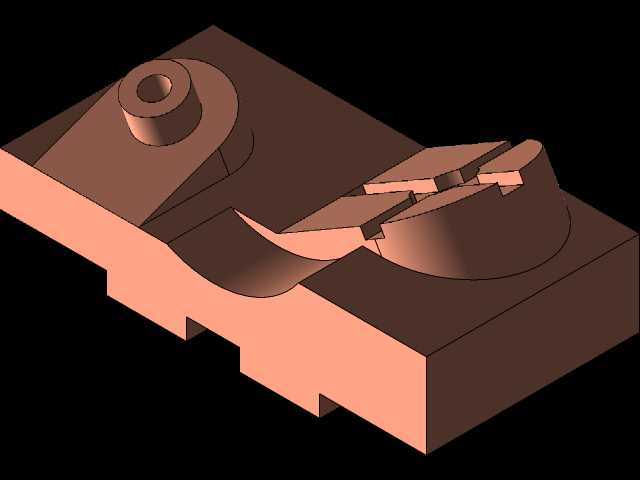

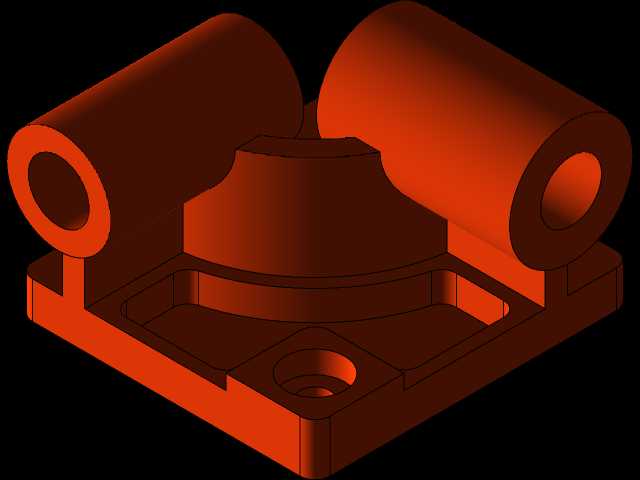

　　在工业自动化生产线的物料导向工位、小型检测设备的辊轴承载单元，以及教学实训台的传动演示模块中，这类带双筒安装位的支撑底座是承担轴类零件定位、承载径向载荷的核心结构件，日常工况下需要同时兼顾安装定位精度、长期承载的结构刚性，以及装配调试的操作便利性。从结构功能来看，底座上方的两个平行同轴筒状结构是核心安装位，内部为通孔设计，可直接穿装光轴、导杆类零件，筒体内壁可根据实际装配需求加装铜套、直线轴承等配套件，降低轴件转动或滑动过程中的摩擦损耗，两个筒体的同轴度公差需要控制在0.02mm以内，避免穿装轴件后出现卡滞、偏磨的问题。底座下部的方形基座是整个零件的安装基准，基座底面设计为完整平面，加工时需要保证平面度不超过0.01mm，

　　安装时可通过基座上预留的沉头孔穿装螺栓，将整个支撑座固定在设备安装面板或者型材架上，沉头孔的位置公差按照GB/T 1800.2的IT7级精度控制，保证批量安装时的互换性。基座中间的下沉式凹槽并非减重设计，实际是为了避让安装面下方的凸起结构，同时可以在凹槽内积存少量润滑脂，对穿装的轴件端部进行持续润滑，减少日常维护的频次。设计这类零件时，首先要明确承载的轴件直径、工作时的径向载荷大小，以此确定两个筒体的内径、壁厚以及中心距参数：如果用于承载10kg以下的轻载导向场景，筒体壁厚设置为5mm即可满足刚性要求，若用于重载传动工位，壁厚需要提升至8mm以上，同时在筒体和基座的连接位置增加过渡圆角，避免应力集中导致的连接部位断裂。外形尺寸方面，

　　这类支撑座的整体长度控制在120mm、宽度80mm、总高度70mm左右，两个筒体的中心距为60mm，筒体的外径设置为35mm，适配直径20mm的标准光轴安装，基座上的安装沉头孔采用M6规格，孔位距离基座边缘的距离为10mm，既保证安装螺栓有足够的操作空间，也不会因为孔位过近导致基座边缘开裂。实际建模过程中，需要重点关注几个工艺细节：筒体与基座的连接位置要设置R3的铸造圆角或者加工圆角，避免直角位置在热处理或者受力时出现应力开裂；基座上的沉头孔深度要控制在6mm，保证M6内六角螺栓安装后头部完全沉入孔内，不会突出基座底面影响安装平面度；筒体内壁的粗糙度要达到Ra1.6，保证加装轴承或者铜套时的配合精度，基座底面的粗糙度达到Ra3.

　　2即可满足安装贴合要求。这类零件的材质通常选用45号钢，毛坯可采用铸造或者型材铣削加工，轻载场景下也可以选用6061铝合金加工，降低整体重量，表面根据使用场景做发黑或者阳极氧化处理，提升防锈能力。在实际装配调试时，需要先将支撑座通过螺栓预固定在安装面上，穿装轴件后检测轴件的水平度或者同轴度，微调支撑座位置直到轴件转动无卡滞，再完全拧紧安装螺栓，若两个支撑座配对使用，需要保证两个支撑座的筒体同轴度误差在允许范围内，避免轴件出现弯曲应力。不同于标准型材搭建的支撑结构，这种一体化加工的支撑座整体刚性更好，长期使用不会出现型材连接松动导致的位置偏移，非常适合对定位精度有一定要求的中低速传动、导向工位，在小型输送线的从动辊支撑、检测设备的探针导向轴安装、教学实训模型的传动机构搭建场景中都有广泛应用。建模时还要注意安装边界的预留：支撑座安装后，筒体的外侧要预留至少15mm的操作空间，方便安装轴端挡圈、联轴器等配套零件，基座下方如果有走线或者其他零件布局，要提前核算凹槽的深度和基座的总高度，避免出现装配干涉。
