三通法兰式工业管道连接接头结构

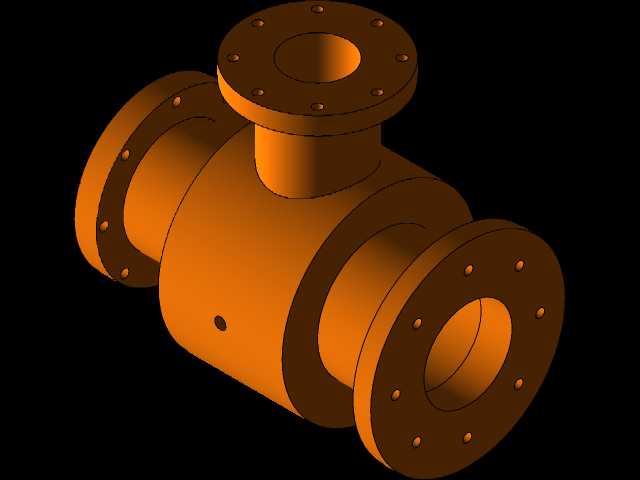

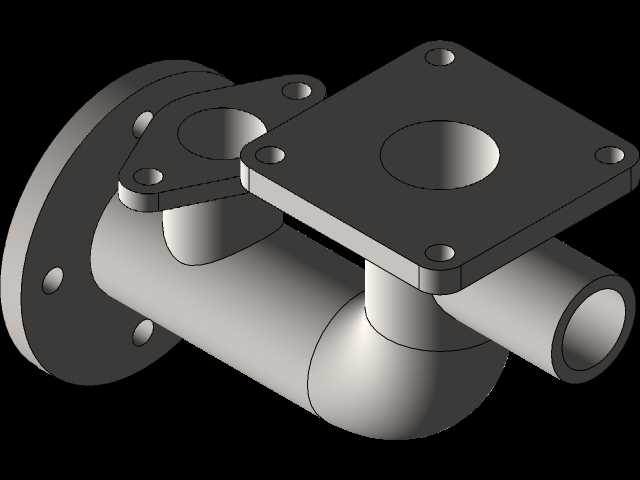

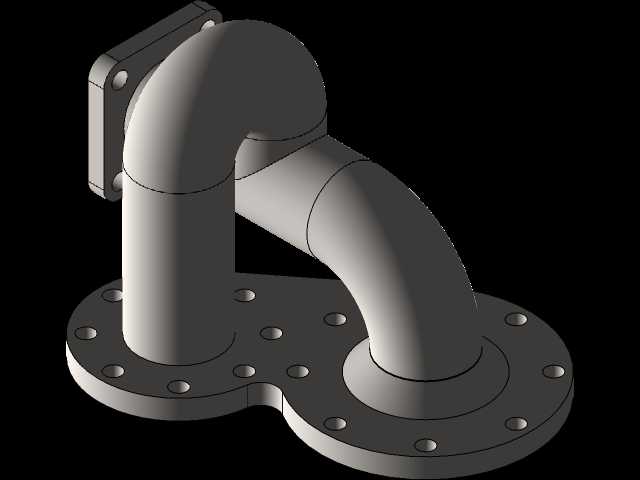

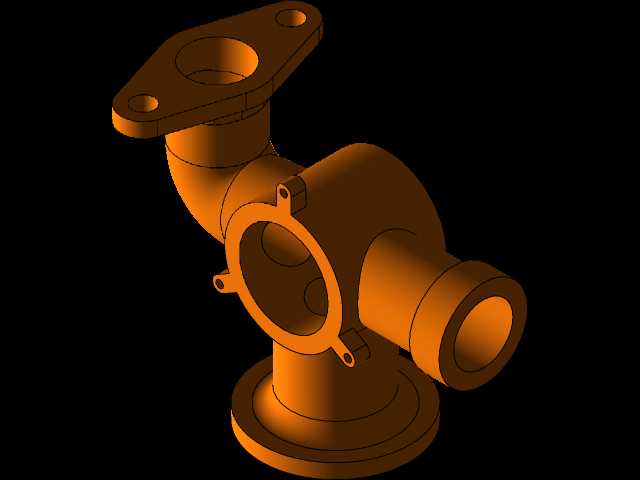

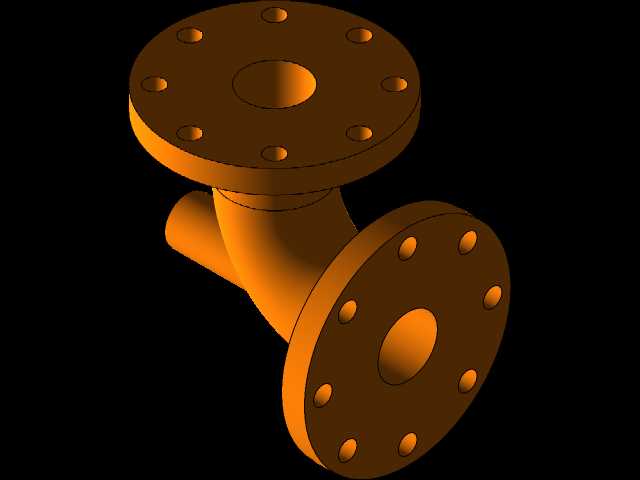

　　在石化输送、市政给排水、工业循环水系统、工艺流体管路布设场景中，这类带法兰接口的三通类管道接头是管路系统里实现介质分流、合流的核心连接件，日常做管路布局三维设计时，这类零件的建模精度直接影响后续管路装配的干涉检查结果与现场安装匹配度。从结构设计逻辑来看，三个接口全部采用凸面带颈法兰结构，法兰端面上均匀分布的螺栓孔完全匹配对应压力等级的法兰标准，安装时通过螺栓穿入孔位锁紧，配合法兰密封垫片就能实现接口处的静密封，能承受对应公称压力下的流体载荷，避免介质泄漏。主体的筒身部分做了等强度壁厚设计，三个连通的内腔流道做了圆弧过渡处理，没有直角突变结构，能减少流体在分流、合流过程中的局部阻力损失，降低管路系统的输送能耗，

　　同时避免介质在拐角处滞留堆积，尤其适合输送带有微小固体颗粒的流体介质，减少管路堵塞的概率。筒身侧面预留的小孔是工艺定位孔，一方面在机加工阶段可以作为工件装夹的定位基准，保证三个法兰端面的垂直度、同轴度公差符合设计要求，另一方面在管路运维阶段，也可以作为压力检测、介质取样的预留接口，不用额外在管路上开孔焊接，减少现场施工的工作量。从安装边界来看，三个法兰接口的端面都预留了足够的螺栓操作空间，建模时已经考虑了法兰配对时螺栓、螺母的安装避让距离，不会出现螺栓无法穿入、扳手没有操作空间的问题，三个接口的轴线处于同一空间平面，其中两个接口同轴对向布置，第三个接口垂直于主轴线向上布置，属于标准的正三通结构，能直接适配正交方向的管路变向需求，

　　不用额外定制异形接头。做这类零件的三维建模时，首先要确定公称通径、公称压力对应的法兰标准参数，包括法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰厚度、凸面密封面尺寸，再根据管路输送介质的腐蚀特性、压力等级确定筒身的壁厚，建模过程中要重点保证三个法兰端面的平面度公差，以及法兰螺栓孔的位置度公差，避免现场安装时出现螺栓孔错位、法兰密封面贴合不严的问题。流道部分的建模要保证内壁过渡光滑，不能有建模残留的凸起、棱角，否则实际投用后会在这些位置产生涡流，不仅增加流阻，长期运行还会对管壁造成冲蚀磨损，缩短接头的使用寿命。这类接头在实际管路系统中，通常安装在管路需要分流的节点位置，比如主管道需要分出支路供给不同的生产工段，

　　或是不同支路的介质需要汇入主管道输送的场景，法兰连接的形式也方便后续管路检修时的拆卸更换，不用切割管路就能完成接头的更换维护，相比焊接式的三通接头，后期运维成本更低。建模时还需要考虑零件的加工工艺性，筒身与法兰的连接位置做了圆弧过渡，避免应力集中，在承受管路压力波动、水锤冲击时，不会在连接位置产生应力开裂，提升零件的运行可靠性。
