四缸发动机排气歧管结构设计

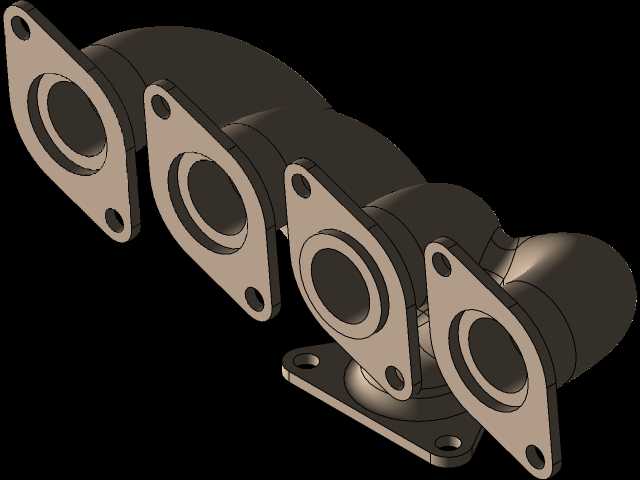

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失大小，甚至会对整机的动力输出特性、燃油经济性以及排气噪声水平产生连锁影响。这款四缸机型配套的排气歧管，采用四支路汇聚单出口的布局形式，完全适配直列四缸发动机的排气口排布规律，四个进气法兰分别对应四个气缸的排气出口位置，安装时通过法兰上的螺栓孔与气缸盖端面紧密贴合，配合密封垫片实现高温排气的密封，避免高温高压废气泄漏引发的周边部件热损坏、舱内温度超标等问题。从结构设计逻辑来看，每个支路的弯折弧度、管路长度都经过匹配计算，尽可能缩小各缸排气路径的长度差，

　　减少不同气缸之间的排气干涉——尤其是在气门叠开角区间，相邻气缸的排气脉冲如果出现相互干扰，会直接导致气缸内残余废气量升高，挤占新鲜充量的进入空间，拉低充气效率，因此管路走向的曲率设计没有采用生硬的直角弯折，全部以平滑圆弧过渡，既可以降低排气气流的沿程阻力，也能减少高温气流对管壁的局部冲蚀，延长部件的高温使用寿命。安装边界方面，四个进气法兰的端面共面度公差控制在0.1mm以内，每个法兰上设置两个对称布置的安装螺栓孔，孔位公差严格匹配气缸盖的对应螺纹孔位置，避免安装时出现强制装配导致的法兰变形、密封失效问题；底部设置的独立安装固定支脚，用于将歧管中段固定在发动机缸体的对应支架上，分散歧管自身重量以及车辆运行过程中振动带来的连接应力，

　　避免法兰连接位置长期受交变载荷出现螺栓松动、法兰开裂的故障。出口端的法兰结构用于连接下游的三元催化器或者涡轮增压器进气口，法兰的密封面形式、螺栓孔排布完全匹配主流后处理装置的安装接口，不需要额外设计转接结构即可完成装配。材质适配层面，该结构可以兼容铸铁、不锈钢等多种常用排气系统材料的成型工艺，如果采用铸铁铸造工艺，管壁的均匀厚度设计可以避免铸造过程中出现缩松、冷隔等缺陷；如果采用不锈钢焊接工艺，各段管路的拼接位置预留了足够的焊接坡口空间，方便焊接作业时保证焊缝强度与密封性。实际使用场景中，排气歧管长期处于800-1000℃的高温工作环境，同时要承受发动机启动、停机过程中剧烈的温度交变带来的热应力，

　　因此在管路弯折位置的壁厚做了针对性加强，避免长期热循环下出现热疲劳裂纹；各支路的汇聚腔设计采用平滑过渡的腔型，避免气流在汇聚位置形成紊流区，减少排气阻力的同时，也能降低气流脉动产生的排气噪声。对于三维建模从业者而言，这类管路类零部件的建模核心在于准确还原各安装法兰的空间位置、管路的中心线路径以及法兰与管路之间的顺滑过渡，建模过程中需要优先锁定所有安装接口的硬点尺寸，再进行管路走向的优化，不能为了外观流畅随意调整安装孔位、法兰面角度，否则会导致后续装配时出现干涉、密封不严等实际工程问题；同时要充分考虑部件的安装工艺性，比如螺栓安装空间是否足够、法兰密封面是否有足够的平面区域布置密封垫片、固定支脚的位置是否会和发动机周边的管线、附件出现运动干涉，这些细节都是区别于外观类模型的核心工程属性。
