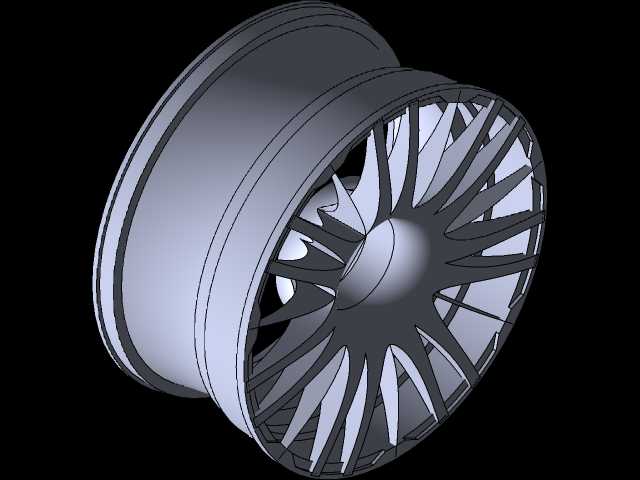

多辐条轻量化乘用车轮毂结构设计

　　该轮毂结构针对乘用车辆行走系统的承载与散热需求设计，整体采用深槽轮辋搭配多辐条放射式轮辐的结构形式，轮辋部分的胎圈座角度、轮缘高度均严格匹配常规真空乘用车轮胎的装配尺寸，可适配对应规格的无内胎轮胎，安装面的螺栓孔分布圆直径、中心定位孔尺寸均参照主流A级乘用车的轮毂安装接口设定，无需额外转接结构即可直接与对应车型的转向节、轮毂轴承单元完成装配，安装面预留的制动盘避让空间可容纳常规直径的通风制动盘，不会在转向极限位置与制动卡钳、悬架摆臂发生运动干涉。

　　从结构受力角度出发，轮辐采用变截面放射式设计，每根辐条从中心轮毂安装座位置向外延伸至轮辋连接处的过程中，截面厚度逐步收窄，辐条之间预留的大尺寸镂空区域，一方面可以降低轮毂整体的非簧载质量，优化车辆行驶过程中的悬架响应特性，减少路面颠簸传递至车身的冲击，另一方面可以在车辆连续制动过程中，为制动盘提供充足的空气流通通道，带走制动摩擦产生的热量，避免制动系统因长时间高温出现热衰减，提升连续制动工况下的行驶安全性。轮辋与轮辐的连接位置采用大圆弧过渡结构，避免应力集中导致的结构疲劳失效，在承受车辆满载垂向载荷、过弯时的侧向载荷以及制动时的纵向冲击时，应力可以均匀分散到整个轮辐结构上，不会在连接位置出现应力突变。

　　在实际装车应用场景中，该结构轮毂可覆盖家用紧凑型轿车、城市SUV等多种乘用车型的配置需求，轮辋的气门嘴安装孔位置预留了标准尺寸的安装位，可适配常规橡胶气门嘴与金属胎压监测气门嘴，无需对轮辋结构进行二次加工即可集成胎压监测传感器，满足现行车辆安全配置的装配要求。中心安装座的端面设计有均匀分布的防滑齿结构，在与轮毂轴承单元的安装法兰贴合时，可以增大接触面的摩擦力，避免车辆急加速、急制动过程中轮毂与安装法兰之间出现相对滑动，保证动力传递与制动效能的稳定输出。

　　设计过程中充分考虑了日常使用的场景边界，轮缘位置采用加厚设计，在车辆低速靠边停车蹭到路缘石时，加厚的轮缘结构可以优先承受剐蹭冲击，避免轮辋主体结构出现变形，保护胎圈位置的密封性能，不会因轻微剐蹭导致轮胎漏气。辐条的造型设计兼顾了结构强度与空气动力学特性，放射状的辐条在车辆行驶过程中可以引导气流顺着辐条间隙流向制动系统，相比密辐条轮毂拥有更好的散热效率，同时相比少辐条轮毂拥有更均匀的受力分布，在经过坑洼路面承受冲击载荷时，多根辐条可以共同分担冲击力，降低单根辐条因载荷过大出现断裂的风险。

　　从装配维护的角度来看，该轮毂的安装面为平面设计，与常规轮毂轴承法兰的贴合度良好，安装时按照标准扭矩拧紧轮毂螺栓即可保证足够的夹紧力，后期维护拆卸时也不会因结构复杂出现卡滞问题。轮辋内部的平衡块安装位为标准结构，可适配常规粘贴式平衡块与卡扣式平衡块，轮胎装配后做动平衡时无需特殊配件即可完成平衡校准，适配绝大多数轮胎门店的常规维护设备。整个轮毂的结构没有复杂的异形曲面，在进行铸造或者锻造加工时，模具脱模难度低，成品的结构一致性容易控制，量产过程中的加工良率可以得到有效保障，后续如果需要做表面涂装、抛光等外观处理，多辐条的结构也可以提供更多的外观定制空间，满足不同车型的外观配置需求。
