气动二联件空气处理过滤调压结构

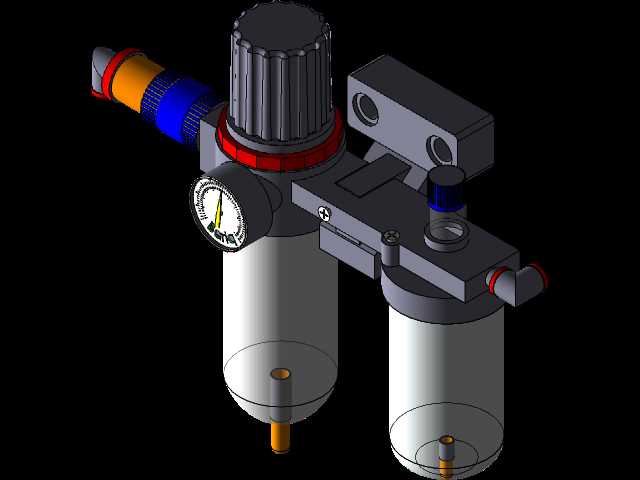

　　这套气源处理组合件，是气动系统前端最核心的预处理单元，日常在车间自动化产线、气动工装夹具、小型气动设备的进气端随处可见，承担着压缩空气净化、压力稳定输出的核心作用，直接决定后端气动执行元件的使用寿命与运行稳定性。从结构布局来看，整套组件采用双联罐体串联布局，左侧集成调压旋钮与气压显示表，右侧为二级过滤腔体，进气端预留快插接口适配常规气动软管，出气端设置固定安装支架，可直接通过螺栓固定在设备机架立面，不需要额外设计转接安装板，适配绝大多数工业气动设备的安装空间要求。设计阶段优先考虑了现场运维的便捷性，两个过滤罐体底部都设置了手动排水柱塞，日常维护时只需要按压底部柱塞即可排出腔体积存的冷凝水与杂质，不需要拆解罐体；

　　调压旋钮采用滚花纹理设计，戴劳保手套操作时也能精准转动调节输出压力，配套的圆形气压表刻度清晰，站在设备正面1米范围内即可快速读取当前输出气压值，不需要凑近查看。安装边界上，整套组件的横向总长度控制在常规气动安装位的通用尺寸范围内，竖向高度预留了调压旋钮的操作空间，不会出现安装后旋钮被机架遮挡无法调节的问题，侧面的安装支架开设两个长圆形安装孔，可兼容一定范围内的孔位偏差，现场安装时不需要精准配钻，降低装配难度。功能层面，左侧单元承担压缩空气的粗过滤与压力调节功能，可将前端输入的0.3-1.0MPa压缩空气稳定调节至后端设备需要的工作压力，当输入气压出现波动时，内部的调压膜片会自动调整阀口开度，保证输出气压波动控制在极小范围内，

　　避免气压不稳导致气缸出力波动、气动阀动作失效等问题；右侧单元承担精过滤与油雾分离功能，可过滤压缩空气中残留的细小固态杂质与液态油滴，避免杂质进入后端气动元件造成密封件磨损、阀口卡滞等故障。在实际选型应用中，这类组件需要匹配后端设备的额定用风量，接口尺寸要与现场气管规格对应，安装时要注意气流方向与组件上标注的箭头方向一致，倒装或者反向安装会导致过滤功能失效、排水口无法正常工作。建模过程中还原了所有外部装配细节，包括调压旋钮的防滑齿、压力表的刻度标识、罐体底部的排水接头、安装支架的固定孔位、各连接部位的密封卡圈结构，所有配合面的尺寸都按照常规工业气动元件的通用公差设定，可直接用于气动系统的布局装配干涉检查，也可以作为气动系统教学演示的三维示意模型，帮助设计人员快速完成气路部分的布局设计，减少重复建模的工作量。
