USB接口双3.5mm音频转接声卡结构设计

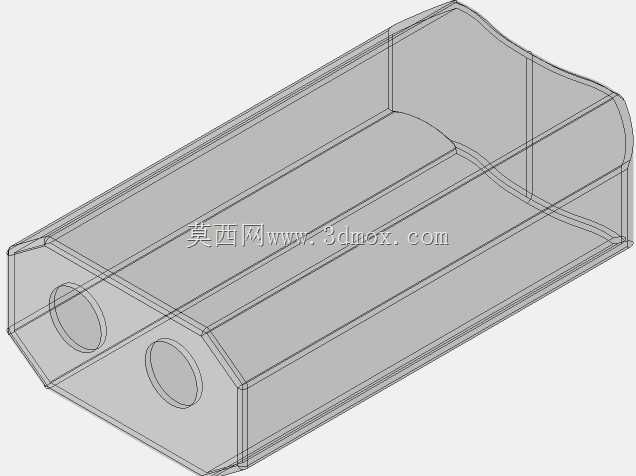

　　这款USB外置音频转接装置，主要面向桌面办公、便携影音、嵌入式工控音频扩展场景设计，解决多数轻薄便携设备原生音频接口不足、板载声卡底噪过大的实际使用痛点，可直接插装在设备USB2.0接口上，无需额外布设固定结构，随插随用的特性适配临时音频调试、移动办公外接音频设备的使用需求。从结构设计逻辑来看，整体采用半透明外壳包覆内部核心组件的方案，外壳做了适配USB公头插装的导向斜角，插装过程中可以顺着接口斜面自然对位，避免硬插导致的USB公头针脚偏斜、接口焊盘脱焊问题；外壳壁厚控制在1.2mm，既保证日常插拔的结构强度，也不会因为壁厚过大导致整体尺寸臃肿，插在设备侧边时不会和相邻的USB接口产生干涉。内部核心电路板采用双层FR-4板材设计，

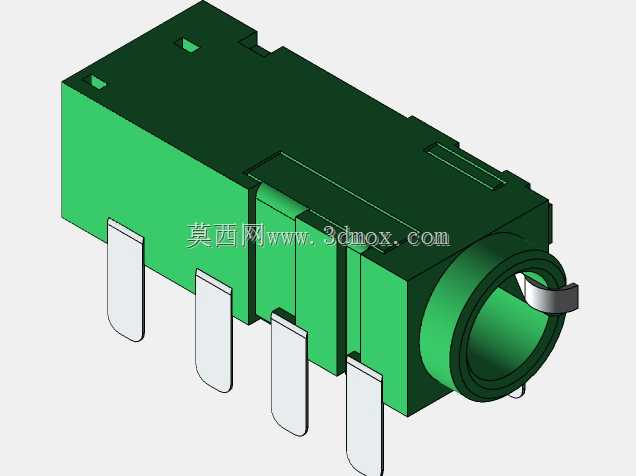

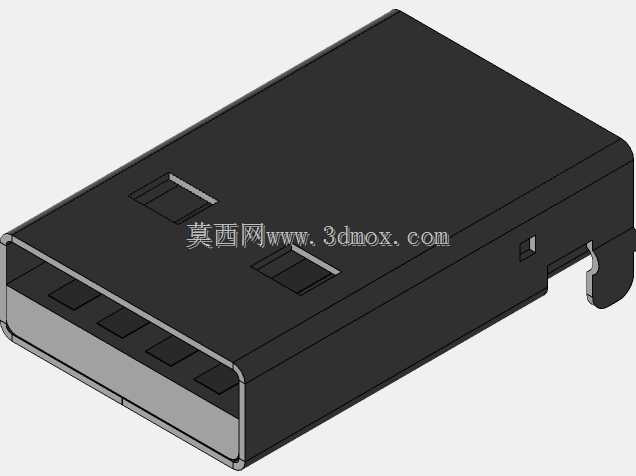

　　板载两路3.5mm音频母座，分别对应麦克风输入与耳机输出功能，母座做了绿色绝缘层区分，装配时可以快速识别接口功能，避免生产组装时出现接口错装的问题；母座引脚采用波峰焊固定在电路板上，每个母座侧边增设了两个塑料定位柱，插装时定位柱先卡入电路板的定位孔，再完成焊接工序，能承受至少500次以上的3.5mm插头插拔力，不会出现母座松脱、引脚虚焊导致的接触不良问题。USB公头部分采用全包式金属屏蔽罩设计，屏蔽罩和电路板接地引脚直接连通，能有效阻隔设备主板的电磁干扰，降低音频输出时的底噪，屏蔽罩上冲压的两个弹性卡扣，插装时可以卡在设备USB接口的金属外壳内，避免轻微拉扯就导致装置脱落，保证音频传输的稳定性。从安装边界尺寸来看，

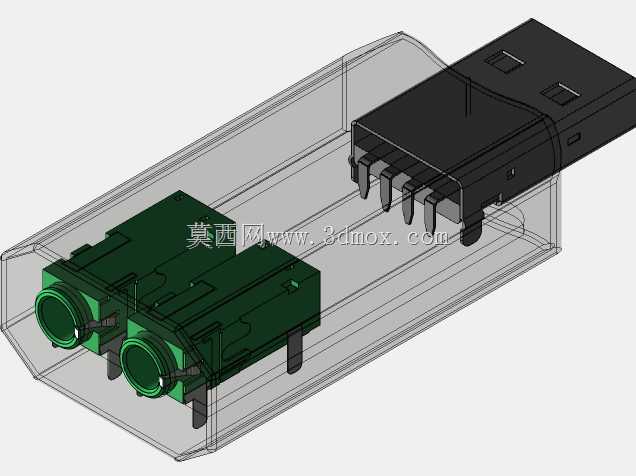

　　整体长度控制在45mm以内，宽度18mm，厚度10mm，插装在设备USB接口后，向外伸出的长度不超过40mm，不会和周边的HDMI接口、Type-C接口产生空间干涉，哪怕是接口排布密集的轻薄笔记本、迷你工控主机，也能正常使用。内部电路板和外壳之间预留了0.3mm的装配间隙，外壳内壁做了两条定位筋，装配时电路板顺着定位筋滑入外壳内部，不需要额外打胶固定，后期如果需要维修更换元件，只需要撬开外壳卡扣就能取出电路板，降低售后维护的难度。在实际应用中，这款装置除了日常民用的影音娱乐场景，也能适配工业现场的工控机音频扩展需求，比如工控设备需要外接拾音器做语音采集、外接耳机做设备故障音频提示时，不需要拆解设备机箱加装内置声卡，

　　直接插在外部USB接口就能完成音频功能扩展，大幅降低设备改造的工时成本；针对嵌入式设备的音频调试场景，这款装置的驱动兼容性覆盖多数主流嵌入式系统，不需要额外安装驱动就能识别音频输入输出通道，调试时可以直接外接耳机和麦克风，快速验证设备音频通路是否正常，不用反复拆装设备内置的音频模块。结构设计上充分考虑了量产的工艺可行性，外壳采用透明ABS材质注塑成型，分型面设置在外壳侧边的棱线位置，注塑后产生的飞边可以顺着棱线快速修剪，不会影响外观质感；内部电路板的元件排布全部避开外壳的卡扣位置，装配时不会出现元件被卡扣压损的问题，USB公头的屏蔽罩和外壳端部的限位台阶贴合，插装时的推力直接通过限位台阶传递到外壳，不会直接作用在电路板的焊盘上，长期插拔也不会出现电路板移位的问题。两路3.5mm接口的中心距设置为12mm，哪怕是两个直径8mm的3.5mm插头同时插装，插头外壳之间也会预留1mm以上的间隙，不会出现插头互相干涉无法同时插装的问题，接口的插入深度控制在14mm，适配市面上绝大多数标准3.5mm音频插头，不会出现插头插不到位导致的单声道、接触不良问题。
