家用吸顶式一氧化碳探测报警装置结构

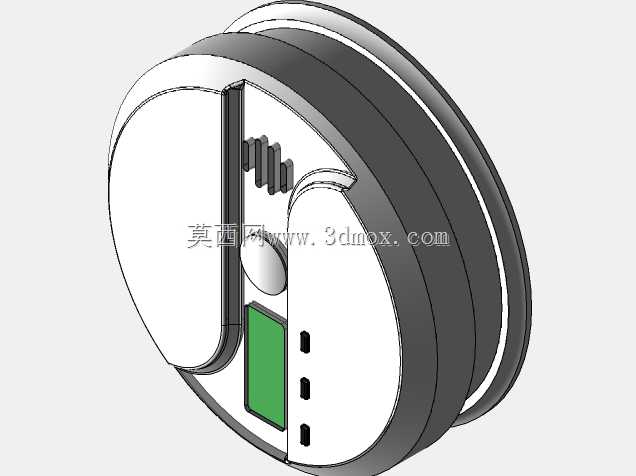

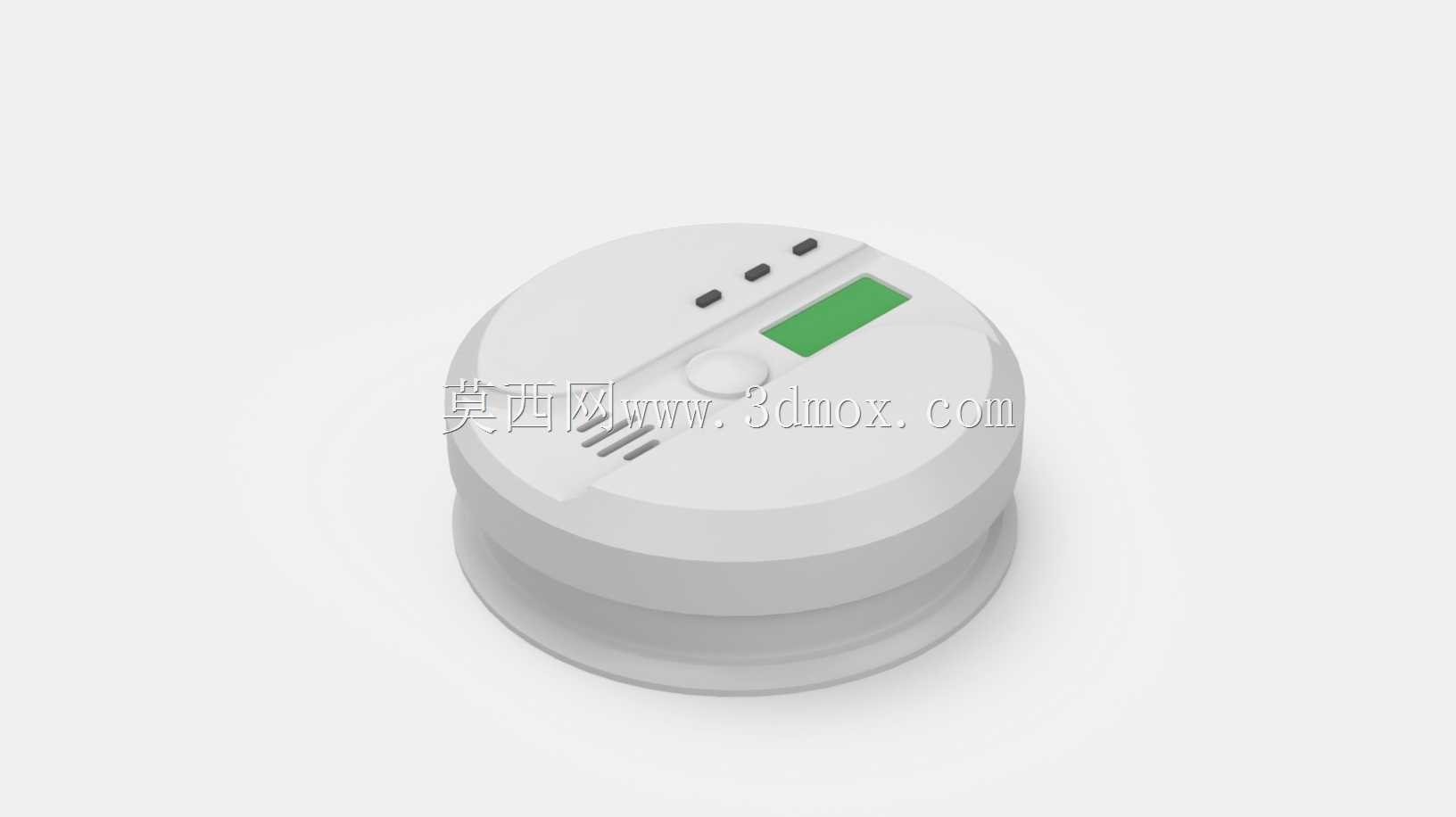

　　在民用住宅安防体系搭建中，一氧化碳泄漏的隐蔽性一直是居家安全防护的难点，这类吸顶安装的探测报警装置，主要针对家庭场景下煤炉取暖、燃气热水器不完全燃烧、炭火聚餐等场景产生的一氧化碳积聚问题做实时监测，区别于工业级探测设备的高量程、多输出特性，家用款的设计核心围绕低误报、低功耗、易安装三个核心方向做结构落地。从结构设计逻辑来看，整机采用圆形薄饼式壳体，上壳与下壳通过卡扣结构做周向配合，省去外露螺丝的同时，也能避免积灰缝隙的卫生死角，顶面布局的三个状态指示灯分别对应电源、故障、报警三个工作状态，指示灯旁的绿色区域为浓度数显窗口，可实时显示当前环境的一氧化碳浓度数值，窗口旁的圆形凸起为设备的测试按键，用户可定期按压验证报警回路是否正常工作，

　　按键旁的三条格栅为蜂鸣器出声孔，出声孔做下沉式设计，避免墙面灰尘直接落入蜂鸣器腔体造成出声堵塞。设备的安装边界适配国内主流的家用吊顶接线盒尺寸，下壳预留的两个挂装孔位可直接匹配86型暗盒的固定螺丝间距，无需额外打孔定位，整机厚度控制在40mm以内，安装后突出墙面的尺寸不会造成磕碰，也不会过度破坏顶面装修的整体视觉效果。内部结构布局上，电化学传感器模块布置在壳体侧面的进气格栅位置，保证环境空气可自然扩散到传感元件表面，避免壳体遮挡造成的响应延迟，主控PCB板做环形布局，围绕中心的电池仓排布，电池仓支持常规5号碱性电池供电，也预留了外接低压直流供电的接线端子，适配新装房预留布线与老房无布线两种安装场景，蜂鸣器模块紧贴出声孔位置安装，

　　保证报警声压在1米范围内可达到85分贝以上，满足家用场景下穿透卧室房门唤醒熟睡人员的要求。在实际选型适配中，这类设备的安装位置需要避开厨房灶台正上方的油烟直吹区域，也不能安装在通风口、门窗旁等空气流速过快的位置，结构设计时进气格栅的开孔尺寸做了1.2mm的宽度限制，可阻挡家用场景下的蚊虫、灰尘进入壳体内部，同时不会阻碍气体的自然扩散，壳体材料选用阻燃ABS材质，满足94V0的阻燃等级要求，即使设备内部电路出现异常发热，也不会造成壳体引燃的二次风险。从建模还原的角度来看，整机的曲面过渡全部采用G1连续的圆角处理，没有尖锐棱角，所有卡扣的配合间隙控制在0.15mm，既保证装配时的卡扣弹性，也避免装配后出现壳体缝隙不均的问题，

　　数显窗口的透明件采用PC材质做磨砂处理，避免指示灯亮度过高造成夜间光污染，同时保证数字显示的清晰度，测试按键的按压力度设置在1.5N-2N之间，既避免日常清洁时的误触发，也保证老人小孩可正常按压测试。不同于商用报警设备的复杂接线与组网要求，这款家用款的结构设计完全围绕无专业工具安装、普通用户可自行更换电池的需求做优化，电池仓盖采用滑扣结构，无需工具即可徒手打开更换电池，仓内做了电池极性的凸起标识，避免用户装反电池造成设备损坏，设备的所有电子元件都布置在上壳一侧，打开下壳进行安装接线时，不会触碰到内部带电元件，降低安装过程中的触电风险。在实际应用场景中，这类设备可独立工作，不需要搭配家庭网关即可实现本地声光报警，部分版本预留的无线模块位置可扩展联动智能家居系统，触发报警时同步推送消息到用户手机、联动排风设备开启，结构设计时预留的模块安装位可根据产品定位做灵活配置，不需要重新开模调整壳体结构，大幅降低不同配置版本的开模成本。
