锤式粉碎风选分级研磨筛分一体化设备

　　这套集成式物料处理设备，核心针对粉体加工行业中小批量连续生产场景设计，可覆盖谷物制粉、干性非金属矿粉初加工、饲料原料粉碎分级等多类工况，单条产线即可完成从原料投入到成品粉料收集的全流程作业，省去多台单机串联的管线对接、场地排布冗余成本。设备整体采用方管焊接框架作为承载基体，框架型材选型兼顾承重与轻量化需求，底部预留的安装孔位可直接适配常规混凝土地面膨胀螺栓固定，整体占地边界控制在长2.8米、宽1.6米、高2.9米范围内，无需额外搭建高层操作平台，日常维护时操作人员站在地面即可完成筛网更换、易损件检修等常规操作。

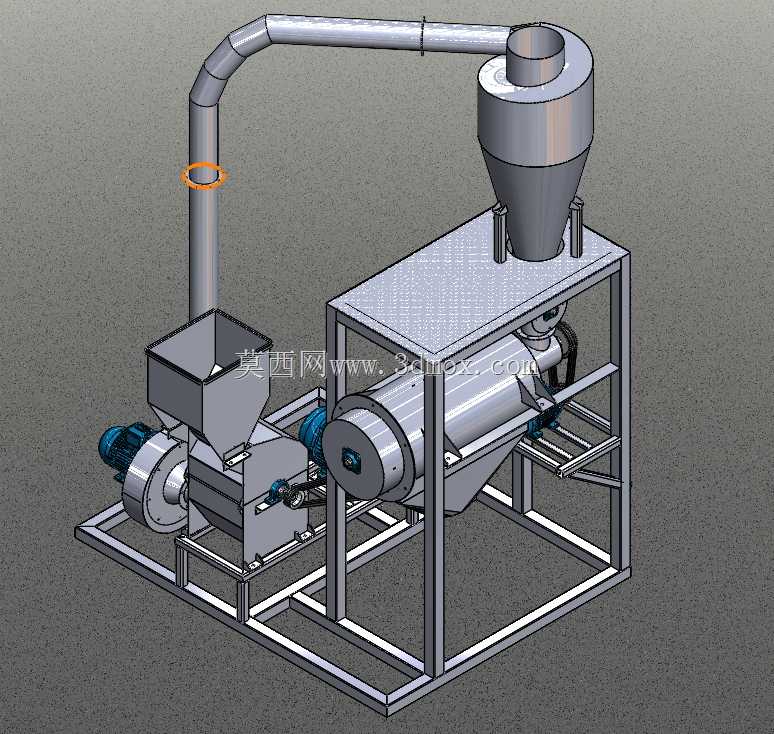

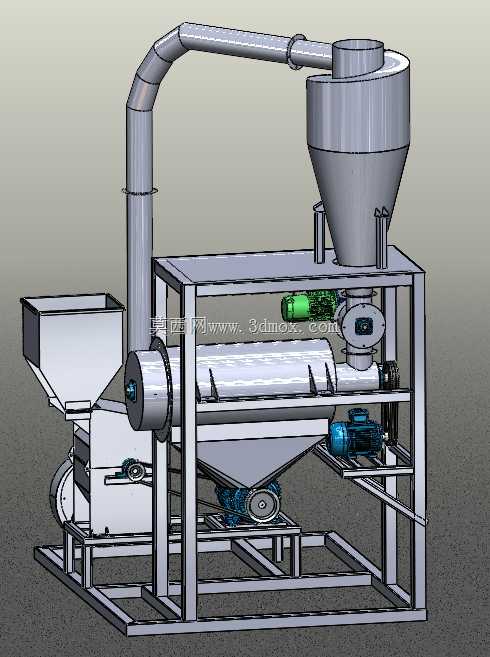

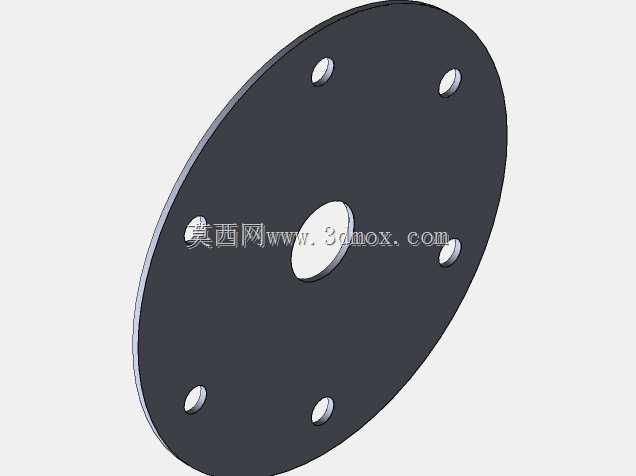

　　从功能模块排布来看，设备左侧为原料进料单元，采用敞口式方形进料斗，斗壁倾斜角度设置为58度，可保证干性散料依靠自重顺畅滑入粉碎腔，避免含水率8%以下的粉状、粒状原料出现架桥堵料问题；进料斗下方直连锤式粉碎腔，腔体内置铰接式锤片组，配套的驱动电机通过带传动将动力传递至粉碎转子，转子转速控制在2800转每分钟，可将粒径不超过20毫米的进料物料粉碎至0.5毫米以下的粗粉状态，粉碎腔侧部开设的快开检修门，可在停机状态下快速打开，完成锤片磨损检查、腔体内残留物料清理作业。粉碎后的物料在高压风机产生的气流裹挟下，通过侧部连接的垂直输送管道送入上方的旋风分离单元，管道接口处采用快装卡箍连接，其中垂直管段设置的观察环采用透明耐磨材质，可实时观察管内物料输送状态，判断是否存在堵管、风量不匹配等问题。

　　旋风分离器采用上圆下锥的经典结构设计，筒体直径与进料口风速经过匹配计算，可将气流中携带的90%以上的粉料从气流中分离出来，分离后的粉料依靠自重落入下方的卧式研磨筛分单元，经过研磨模块的精细研磨后，通过不同目数的筛网完成分级，符合粒径要求的成品粉料从单元下部的出料口排出，可直接对接成品包装工序；而携带少量细粉的气流则从旋风分离器顶部的排气口接入后续除尘环节，避免生产现场出现粉尘外溢问题。卧式研磨筛分单元采用水平布置的筒体结构，内部的研磨转子与筛网间隙可根据成品细度要求进行调整，调整范围在0.1毫米到1毫米之间，可适配不同加工品类的细度需求，筒体两端的轴承座采用外置式设计，避免粉尘进入轴承造成磨损，延长易损件更换周期。

　　整套设备的动力单元分别布置在框架的左侧与前侧位置，电机安装座均设置有可调节的张紧螺栓，方便传动带磨损后进行张紧度调整，所有转动部件外部均设置有安全防护罩，符合机械设备安全防护规范，避免操作人员误触转动部件发生安全事故。管线排布上，所有气力输送管道的弯头均采用大曲率半径设计，减少物料输送过程中的阻力损失与管道磨损，管道与各功能模块的连接位置均设置有密封胶条，保证整个气力输送回路的密封性，减少风量泄漏带来的能耗损失与粉尘外溢风险。在设计过程中，充分考虑了不同加工物料的适配性，所有与物料接触的部件均采用光滑耐磨的金属材质，避免物料残留造成的交叉污染，同时各模块之间采用螺栓连接而非满焊固定，可根据实际生产需求对模块进行拆分更换，比如更换不同目数的筛网、调整锤片数量来适配不同的粉碎粒度要求。设备的整体重心经过校核，全部落在框架底部的支撑范围内，满负荷运行时的振动幅度控制在0.2毫米以内，无需额外做混凝土减震基础即可稳定运行，适合中小型加工车间的场地安装条件。
