羊驼纤维加工专用纺纱设备结构设计

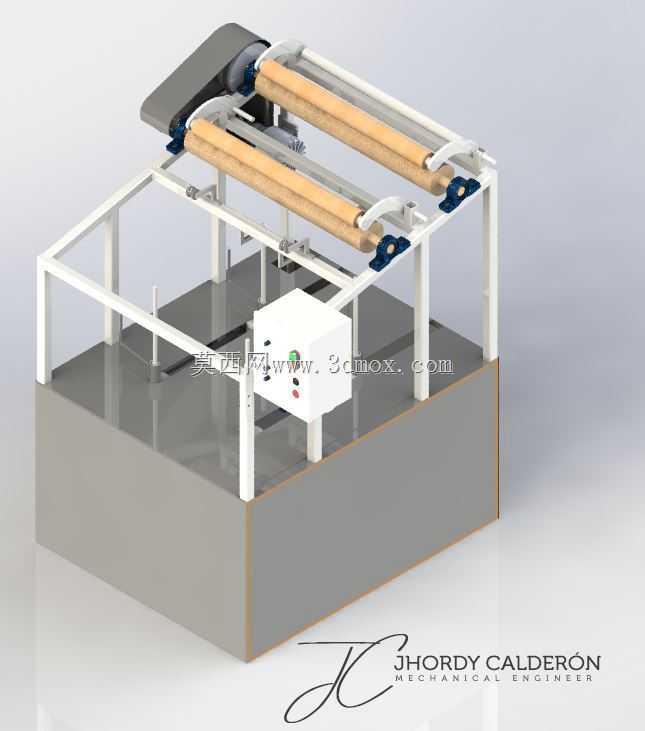

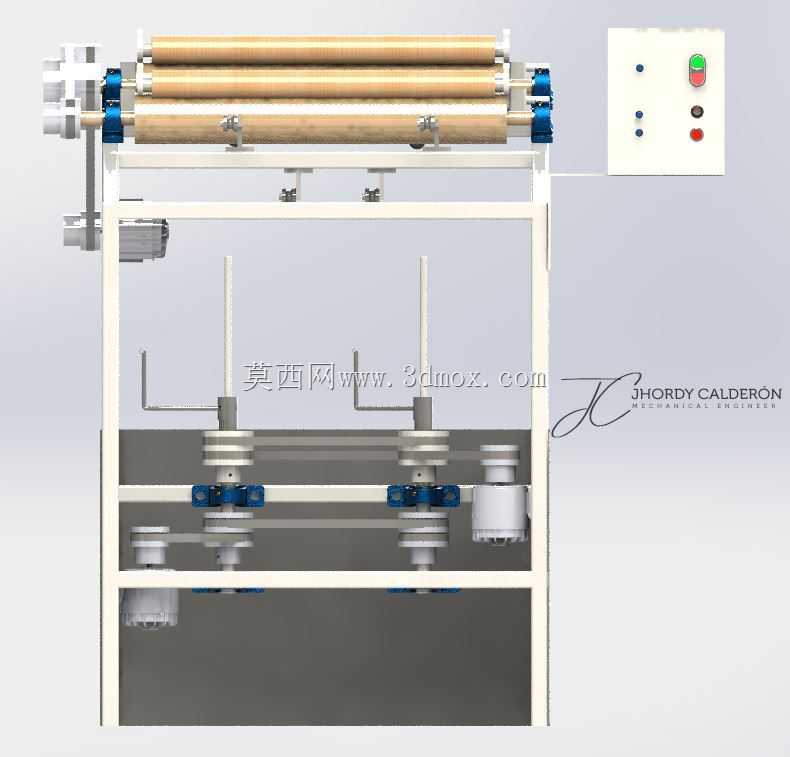

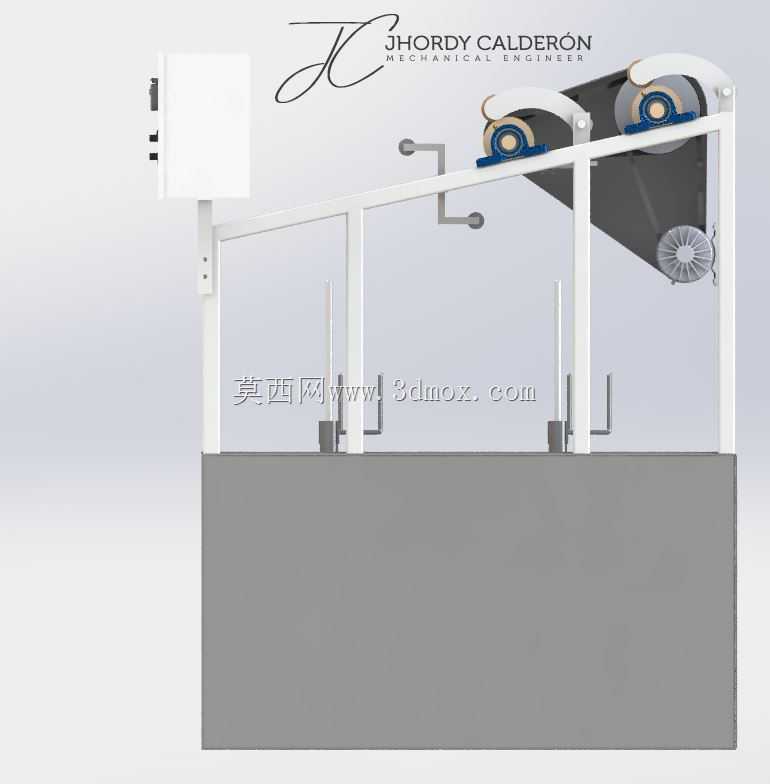

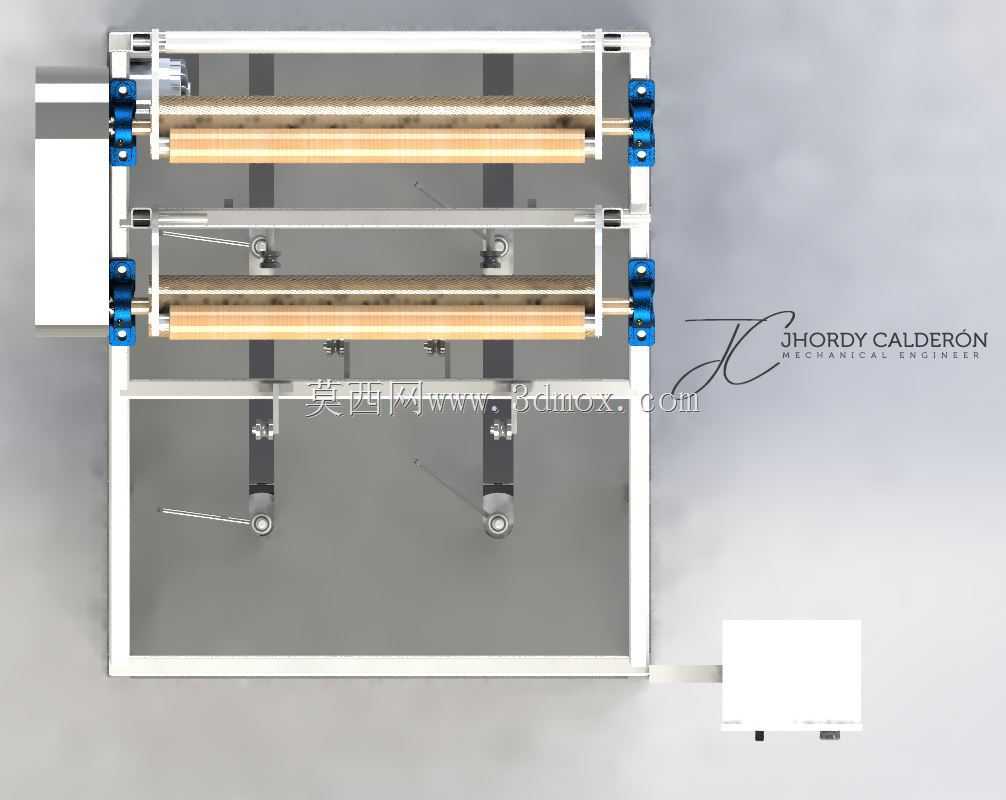

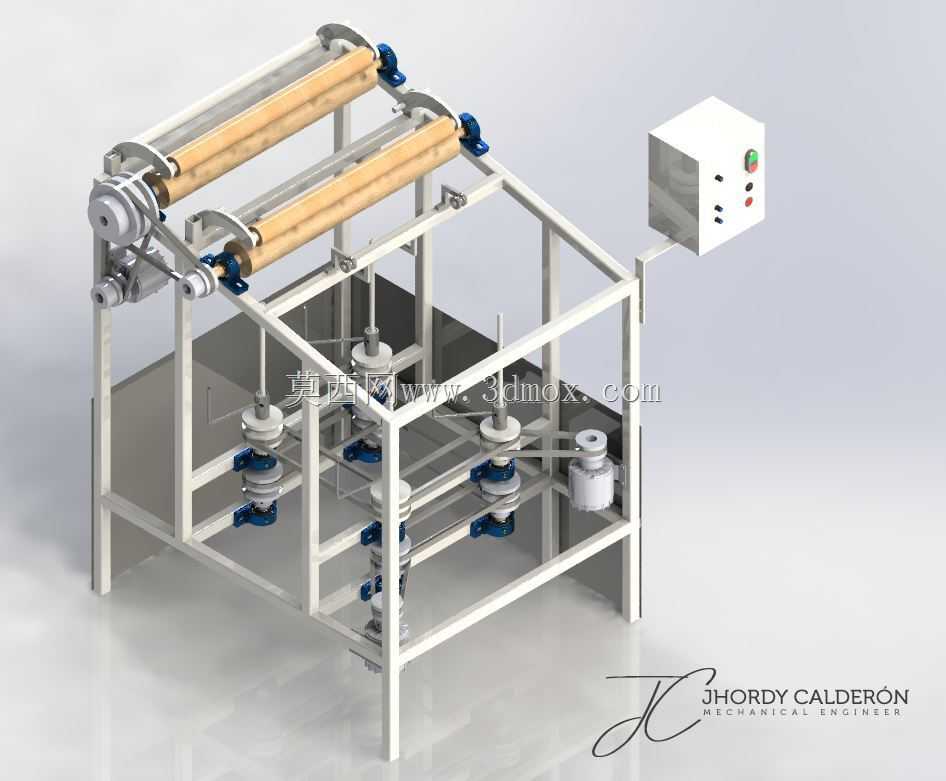

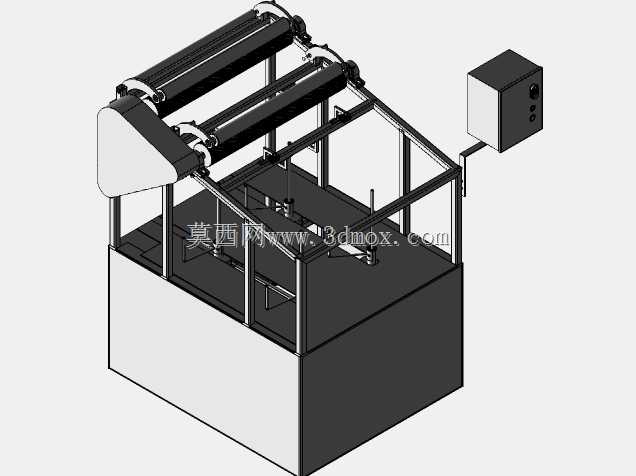

　　这款纺纱设备主要面向特种动物纤维加工场景，针对羊驼纤维长度离散度大、纤维顺滑抱合力弱的特性做了专属结构适配，区别于常规棉纺、毛纺设备的通用化设计，能在低损伤前提下完成羊驼纤维的牵伸、并合与加捻工序，适配中小型特种纱线生产作坊、高端毛纺原料加工厂的小批量多品种生产需求，可处理单纤维长度在30mm到120mm区间的羊驼原绒，避免常规纺纱设备对长纤维的过度拉扯造成的纤维断裂，最终成纱的毛羽指标、强力均匀度都能满足高端针织纱线的使用要求。设备整体采用框架式承托结构，底部为一体化焊接的箱式机座，内部预留了传动机构、电气控制元件的安装空间，机座上表面加工有统一的安装定位基准面，所有上部构件的安装孔位都以该基准面做公差匹配，安装时不需要现场配做定位销，只要按照预装标记对齐紧固即可，大幅降低现场安装的调试周期。上部的纤维处理辊组采用双列平行排布设计，两根主工作辊的中心距可根据加工纤维的长度做无级调节，调节范围在180mm到320mm之间，辊体表面包覆专用的弹性针布，针布的齿密、齿向都针对羊驼纤维的摩擦系数做了选型，既能有效握持纤维完成牵伸动作，又不会因为齿尖过锐勾扯纤维造成表面损伤。辊组两端的轴承座采用快拆式设计，日常更换针布、清理辊面积存绒杂时不需要拆卸整体框架，只要松开轴承座的压紧手柄就能将辊体整体抽出，维护操作的空间冗余充足，单人即可完成常规维护作业。设备侧面的控制箱集成了整机的启停、速度调节、故障报警功能，

　　控制箱的安装位置距离地面高度为1100mm，刚好匹配操作人员站立操作的视线高度，所有操作按钮都做了防误触的凸起设计，紧急停止按钮采用大尺寸红色蘑菇头结构，触发行程为15mm，遇到突发状况时可以快速按压停机。控制箱内部的电气元件都预留了充足的散热空间，进出线口都做了密封防护处理，能适应纺织车间多绒尘、湿度偏高的作业环境，避免绒尘进入电气间隙造成短路故障。设备的整体安装边界尺寸为长2400mm、宽1600mm、高1800mm，安装时只需要地面做基础的水平找平，不需要预埋地脚螺栓，设备底部自带四个可调式支撑脚，调节范围为±30mm，可以抵消地面的不平整误差，保证辊组的水平度公差控制在0.1mm/m以内，避免因为辊体倾斜造成纤维牵伸不匀、

　　成纱条干差的问题。设备的传动系统采用分部传动设计，每根工作辊都由独立的伺服电机驱动，通过同步带传递动力，相比传统的齿轮集中传动，分部传动的速比调节更灵活，可以根据不同批次羊驼纤维的特性单独调整每根辊的线速度，匹配最优的牵伸倍数，同时同步带传动的运行噪音更低，日常维护不需要定期加注润滑脂，也不会出现齿轮传动的润滑油渗漏污染纤维的问题。在纤维喂入端，设备设置了自适应的纤维握持机构，能根据喂入纤维层的厚度自动调整握持压力，压力调节范围在10N到50N之间，既不会因为压力过小造成纤维打滑牵伸不开，也不会因为压力过大把纤维压死造成梳理不充分。设备的输出端配套了纱线卷绕机构，卷绕张力可以根据成纱的支数做线性调整，保证卷装成型紧密、边缘整齐，不会出现塌边、叠线的问题，卷装容量最大可以达到2公斤，减少换筒频次，提升连续作业效率。从结构设计的冗余度来看，这款设备的所有受力构件都做了有限元受力校核，框架主体采用40*40的标准工业铝型材拼接，连接角件采用压铸铝合金材质，在满负荷运行状态下的框架形变量不超过0.05mm，完全满足长期连续运行的刚度要求，不会因为长期运行出现框架变形导致的辊组平行度超差问题。针对纺织车间绒尘较多的问题，设备所有的转动部位都加装了防尘密封圈，能阻挡绒尘进入轴承内部，轴承的润滑周期可以达到6000小时以上，大幅降低日常维护的工作量。在安全防护方面，设备的所有传动外露部位都加装了透明的亚克力防护挡板，挡板采用快拆式固定，日常清理时可以快速取下，

　　同时挡板上加装了安全联锁开关，一旦挡板被打开，设备会自动切断动力电源，避免操作人员误触转动部件造成安全事故。设备的整体配色采用工业灰搭配白色框架，视觉上简洁清爽，不会因为颜色过于鲜艳造成操作人员的视觉疲劳，所有的操作指示标识都采用丝网印刷直接印在构件表面，不会因为长期使用出现标识脱落模糊的问题。从实际生产适配性来看，这款设备既可以单独使用完成羊驼纤维的纺纱工序，也可以和前端的开松、梳理设备，后端的并捻、络筒设备连线组成完整的羊驼纱生产线，设备的进出线接口、安装高度都和常规纺织设备做了匹配，不需要额外做转接改造就能直接接入现有生产线，适配性较强。针对羊驼纤维静电较大的特性，设备在辊组下方还预留了静电消除器的安装位置，用户可以根据实际生产环境的湿度情况选装静电消除装置，避免纤维因为静电缠绕在辊体表面，影响生产连续性。设备的底部机座内部预留了废绒收集箱的安装空间，生产过程中产生的短绒、杂质会通过辊组下方的缝隙落入收集箱，操作人员只需要定期抽出收集箱清理即可，不需要专门停机清理设备内部的积绒，能有效提升设备的有效作业时间。
