SKF623型深沟球滚动轴承结构设计

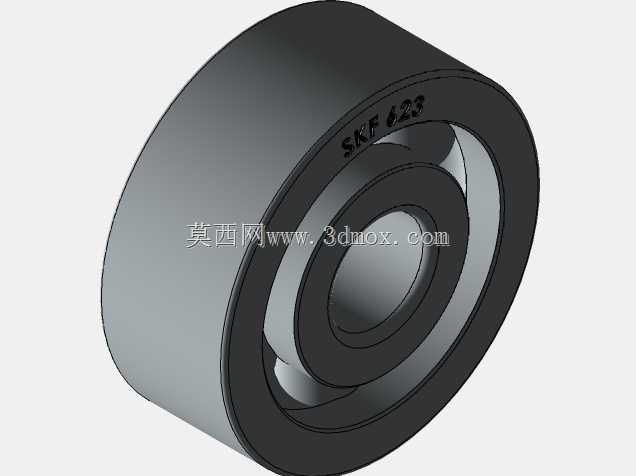

　　在各类轻载回转传动场景中，小尺寸深沟球轴承的应用覆盖范围极广，从微型伺服输出端、小型仪表传动机构，到轻工设备的导轮支撑、自动化产线的小型滚轮组件，都能见到这类零件的身影。本次呈现的SKF623型轴承结构，完全按照实体零件的装配关系完成建模，还原了深沟球轴承的全部组成构件：包括带密封槽的外圈、带安装轴孔的内圈、均匀排布的滚动钢球，以及两侧的密封挡边结构，套圈上的型号标识也按照实体零件的刻印位置做了还原，方便设计人员在装配体中快速识别零件规格。

　　从实际使用场景来看，这类微型深沟球轴承主要承受径向载荷，在润滑条件良好的工况下，也可承受一定比例的轴向载荷，适合转速较高、回转精度要求适中的轻载传动部位。设计建模过程中，首先明确了各构件的配合关系：内圈与安装轴采用基孔制过渡配合，保证内圈随轴同步回转无相对滑移；外圈与安装座孔采用基轴制间隙配合，方便装配时的压装调整，同时避免外圈受挤压变形导致滚动体卡滞。滚动体的排布严格按照深沟球轴承的保持架间隙做等距分布，每个钢球与内外圈滚道的接触角符合0类深沟球轴承的设计标准，滚道的曲率半径略大于钢球半径，保证滚动接触时的应力分布均匀，减少接触疲劳磨损的产生。

　　安装边界方面，该型号轴承属于微型深沟球系列，内孔直径3mm，外圈外径10mm，装配宽度4mm，安装时需要预留的轴向定位空间不小于1mm，轴端的定位轴肩高度不能超过内圈的挡边高度，座孔的定位台肩高度不能超过外圈挡边高度，避免装配时挡边与台肩发生干涉，同时保证密封件不会被台肩剐蹭破损。建模时对滚道的磨削退刀槽、密封件的安装卡槽都做了细节还原，这些结构在实际加工中是必不可少的工艺结构，退刀槽的尺寸符合微型轴承的加工工艺要求，既保证磨削加工时的退刀空间，又不会降低套圈的结构强度。

　　从功能特性来看，该型号轴承自带接触式密封结构，能够阻挡外界的粉尘、碎屑进入轴承内部滚道，同时防止内部润滑脂的泄漏，适合在开放式的轻载传动场景中使用，不需要额外添加复杂的外部密封组件，能够简化配套安装部位的结构设计。在进行装配体建模时，该轴承模型可以直接调用到对应的安装位置，不需要额外调整配合关系，内孔、外径的尺寸精度按照普通级轴承的公差带做了对应设置，能够直接用于干涉检查、运动仿真等设计环节，帮助设计人员快速验证安装部位的结构合理性，避免出现装配尺寸不匹配的问题。

　　在小型仪表、传感器配套的传动结构中，这类微型轴承的回转灵活性直接影响整个机构的传动效率，建模时还原了滚动体与滚道之间的合理间隙，模拟实际轴承的径向游隙，在运动仿真中能够体现出真实的回转阻尼特性，不会出现过约束导致的仿真报错。套圈的倒角尺寸按照国标轴承的安装倒角要求设置，装配时能够起到导向作用，方便压装工序的操作，避免尖锐棱边划伤安装轴或座孔的配合表面。两侧的密封件采用橡胶材质的结构特征建模，与套圈的密封槽紧密贴合，还原了实体轴承的密封结构形态，方便设计人员在做整机防护设计时，参考密封结构的位置布局外部防尘结构。
