管道配套快开式弧形承压人孔结构

　　做化工、市政给排水、粉体输送管线项目的结构设计时，人孔是储罐、大管径管线段上绕不开的承压检修部件，这次建模的这款弧形快开人孔，主要适配带弧度的筒壁、弧形管段安装场景，解决了传统平板人孔和弧形安装面贴合度差、密封承压不足的问题。

　　从实际使用场景来看，这类人孔多布置在储料罐侧壁、大口径弯管段、旋风分离器筒体上，日常生产时保持密封承压状态，需要进入设备内部清理积料、检修内件、排查焊缝缺陷时，不需要完全拆卸紧固件就能快速开启，相比螺栓全拆式的平板人孔，单人操作就能完成启闭，能大幅缩短停机检修的准备时间，尤其适合需要频繁开人孔检查的粉体输送、污水处理、粮油仓储类项目。

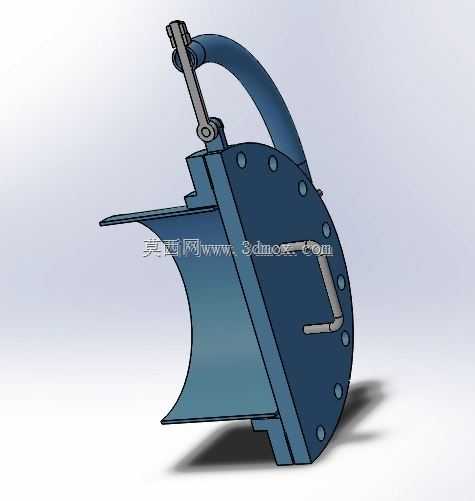

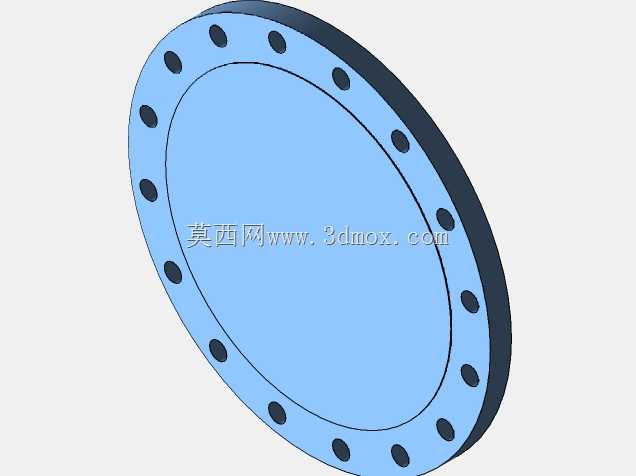

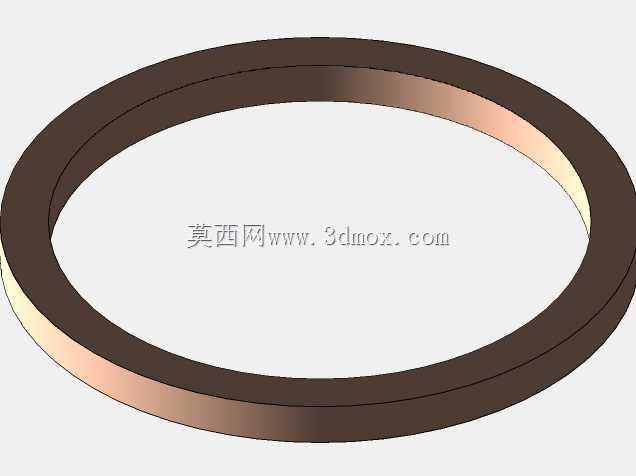

　　结构设计上，主体封板采用和安装筒体曲率完全匹配的弧形冲压结构，安装后封板内表面和筒体内壁齐平，不会出现传统平板人孔向内突出的台阶，避免物料在人孔位置堆积挂壁，对于输送易粘结粉体、含杂质污水的管线来说，能有效减少积料堵料的隐患。封板边缘布置一圈均布的螺栓孔，安装时配合耐油橡胶或四氟密封垫片，通过螺栓预紧力实现和筒体法兰面的密封，承压等级可以适配0.6MPa以内的低压工况，覆盖多数常压、低压储运设备的使用需求。

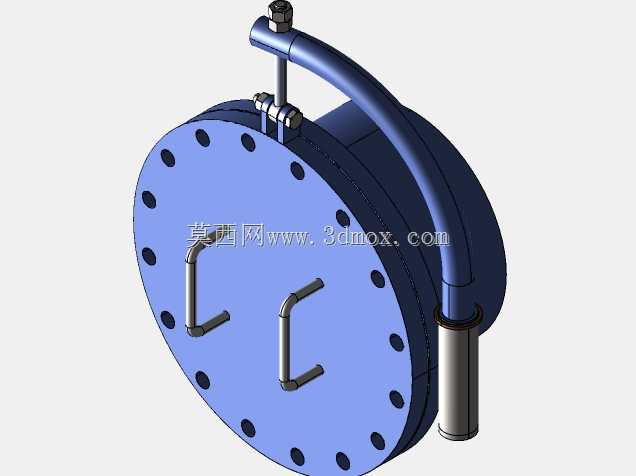

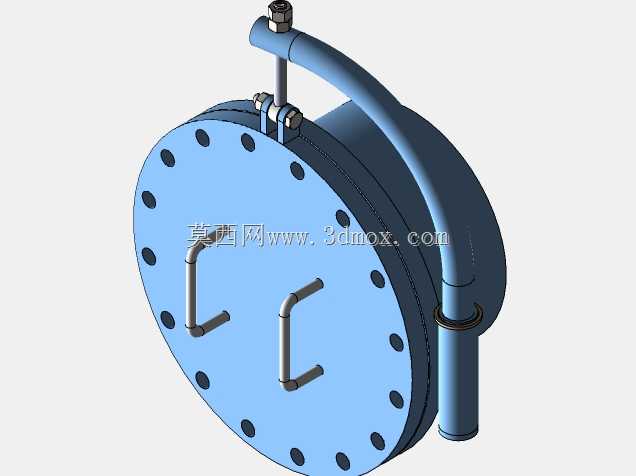

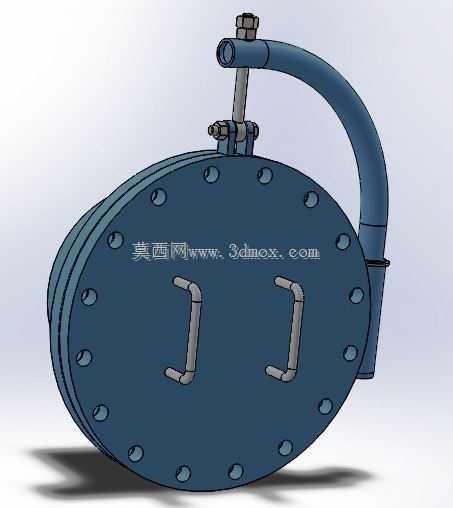

　　启闭结构采用上翻式摇臂设计，摇臂通过铰接支座固定在人孔上方的筒壁上，摇臂和人孔封板之间设置可调式连杆，开启时只需要松开周边的快压螺栓，握住封板上的侧把手就能向上翻起人孔，摇臂的弧形走向完全避开人孔的开启通道，翻开后人孔不会遮挡检修出入口，操作人员进出、传递检修工具都不会有干涉。连杆上设置的铰接销轴带润滑注油孔，长期户外使用也不会出现锈死卡滞的问题，摇臂的回转半径经过反复校核，开启过程中封板不会和筒壁、周边管线发生碰撞，安装时不需要额外预留过大的操作空间。

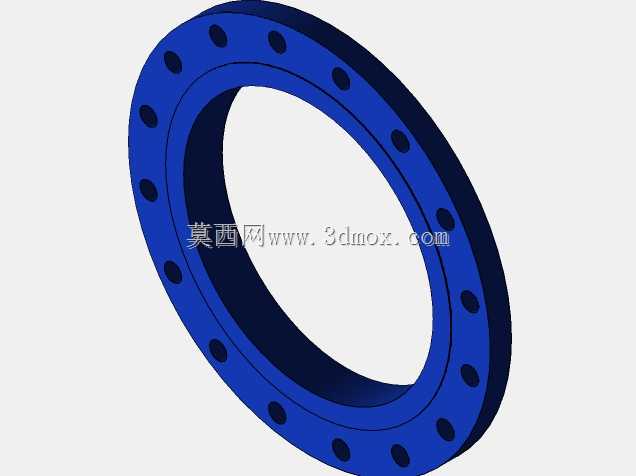

　　安装边界方面，这款人孔的法兰安装面和筒体弧度完全贴合，建模时已经预留了标准的螺栓孔位间距，设计选型时只需要确认安装位置的筒体曲率、人孔通径尺寸，就能直接匹配安装，不需要额外做安装面的找平处理。封板的弧形厚度根据承压等级做了等强度优化，在满足承压刚度要求的前提下尽可能降低整体重量，单人就能完成启闭操作，侧把手的位置按照人体操作高度布置，站立操作时握持发力顺畅，不需要借助额外的撬动工具就能完成密封面的贴合对位。

　　细节处理上，密封面位置做了精加工处理，表面粗糙度控制在Ra3.2以内，能保证垫片受压均匀，不会出现局部渗漏的问题；所有铰接位置的销轴都采用不锈钢材质，适配潮湿、有腐蚀性介质的使用场景，避免长期使用后锈蚀导致启闭卡滞；封板外表面的加强筋和弧形板做一体化焊接建模，焊缝位置做了圆弧过渡处理，减少应力集中的同时，也能避免积灰积水，提升户外使用的耐锈蚀能力。

　　建模过程中对整个启闭行程做了运动干涉检查，从全关锁紧到全开90度的整个行程里，摇臂、连杆、封板和周边安装结构没有任何干涉点，紧固件的操作空间也做了预留，使用标准扳手就能完成所有螺栓的松紧操作，不需要定制特殊的拆装工具。对于做储运设备、管线设计的工程师来说，这款模型可以直接导入装配体中做布局验证，核对安装空间、操作距离、密封匹配度，不需要从零开始建模，能有效提升项目设计阶段的效率，也能避免因为人孔结构选型不当导致的后期安装干涉、操作不便等问题。
