快装式环形夹持三角照明灯具结构

　　这款夹持式三角照明结构，最初是为工业设备局部补光场景开发的配套结构，常见应用在自动化生产线工位旁、机床操作侧、检测设备观测位这类需要近距离定向补光，又无法通过打孔固定灯具的场景，适配圆管类安装基座，不需要额外在设备机架上加工安装孔，也不用焊接固定座，靠自身的夹持结构就能完成安装固定，在设备改造、临时工位增设照明的场景里适配性很强。

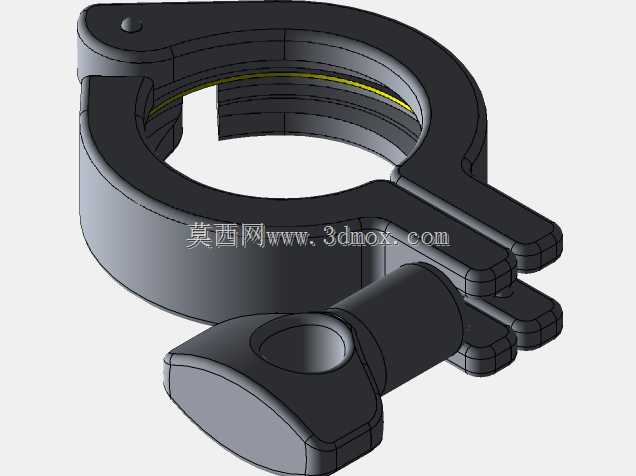

　　从结构功能来看，整体分为夹持主体、锁紧操作端、灯体安装位三个核心部分。夹持主体采用开口式环形卡箍结构，环形内壁做了适配常见圆管外径的圆弧面，开口处预留了弹性形变余量，不需要完全拆分结构就能直接卡装到对应管径的圆管上，相比传统螺栓紧固的对夹式管夹，安装步骤更少，单人操作就能完成预装。锁紧操作端采用了翼型旋钮结构，旋钮表面做了防滑的弧面凹陷，不需要借助扳手等工具，徒手就能旋拧完成锁紧，锁紧后夹持面和圆管外壁的接触面积足够，不会因为设备运行的轻微震动出现松脱移位，同时锁紧力控制在合理区间，不会因为过度旋拧夹伤薄壁圆管的外壁镀层。灯体安装位和夹持主体做了一体化结构设计，安装面的角度经过调校，当夹持结构固定在水平或垂直布置的圆管上时，灯头的照射角度刚好覆盖下方的操作工位，不需要额外增加角度调节关节，减少了结构的松动点，长期使用也不会出现灯头下垂偏移照射角度的问题。

　　设计过程中首先考虑的是安装边界的适配性，环形夹持部分的内径适配工业场景最常用的20-25mm外径的圆管机架，这个管径覆盖了大部分铝型材机架的配套圆管护栏、小型设备的支撑立柱、工作台旁的物料架立杆，不需要针对不同管径做额外的衬套调整，夹持部分的开口宽度控制在18mm，卡装时不需要将管夹完全掰开，靠自身的塑料或金属材质的弹性形变就能卡入圆管，避免了大开口结构长期使用出现的弹性疲劳断裂问题。整体结构的外轮廓没有尖锐的棱角，所有边角都做了R2以上的圆角处理，在车间人员走动频繁的工位旁安装，不会剐蹭操作人员的衣物或皮肤，符合工业设备附件的安全设计要求。锁紧旋钮的旋转中心和夹持开口的中心线做了偏心设计，旋拧过程中会逐步收窄夹持开口的间隙，相比直推式的锁紧结构，锁紧行程更长，能适配一定范围内的管径公差，哪怕圆管外壁存在轻微的尺寸偏差或者镀层厚度不均，也能保证可靠锁紧。

　　实际使用中，这类结构除了搭载照明模块，也可以根据需求替换成传感器支架、小型喷吹嘴、标识牌固定座等其他附件，核心的夹持结构不需要改动，只需要调整端部安装位的接口形式就能拓展不同的用途。结构的壁厚经过受力校核，夹持部分的主体壁厚在3mm左右，既保证了锁紧时的结构强度，不会因为夹紧力过大出现开裂，也控制了整体的重量，安装后不会给圆管基座带来额外的负重负担。环形内壁可以根据使用场景增加橡胶防滑垫，进一步提升夹持摩擦力，在震动幅度较大的冲压设备、锻压设备旁使用时，也能保证固定位置不偏移。灯体部分的走线从夹持结构的内部空腔穿过，没有外露的线缆，避免车间内的油污、切削液溅到线缆上加速老化，也不会出现线缆勾挂到工件或工具的问题。

　　在建模过程中，所有配合面都做了公差适配，锁紧旋钮和夹持臂的配合螺纹采用标准公制粗牙螺纹，加工难度低，普通的机加工或者注塑工艺都能实现量产，不需要特殊的定制刀具。结构的分型面设计也考虑了量产的工艺性，没有倒扣结构，注塑生产时不需要复杂的抽芯结构，能有效降低生产制造成本。整体结构没有多余的装饰性设计，所有的外形结构都服务于功能需求，比如旋钮上的凹陷是为了提升手指接触的摩擦力，夹持臂外侧的加强筋是为了提升锁紧时的结构刚性，环形内壁的浅槽是为了嵌入防滑胶垫，每一处外形设计都有对应的工程用途，没有冗余的设计元素。
