重载万向脚轮组工业行走支撑结构设计

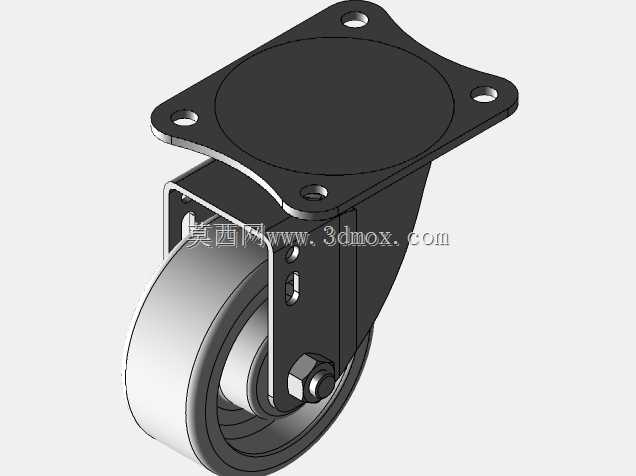

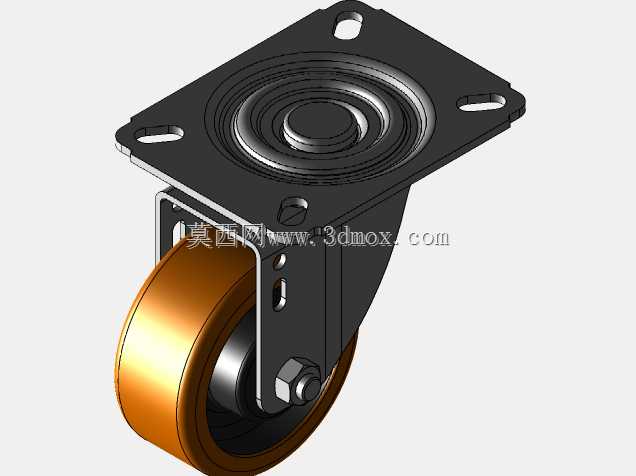

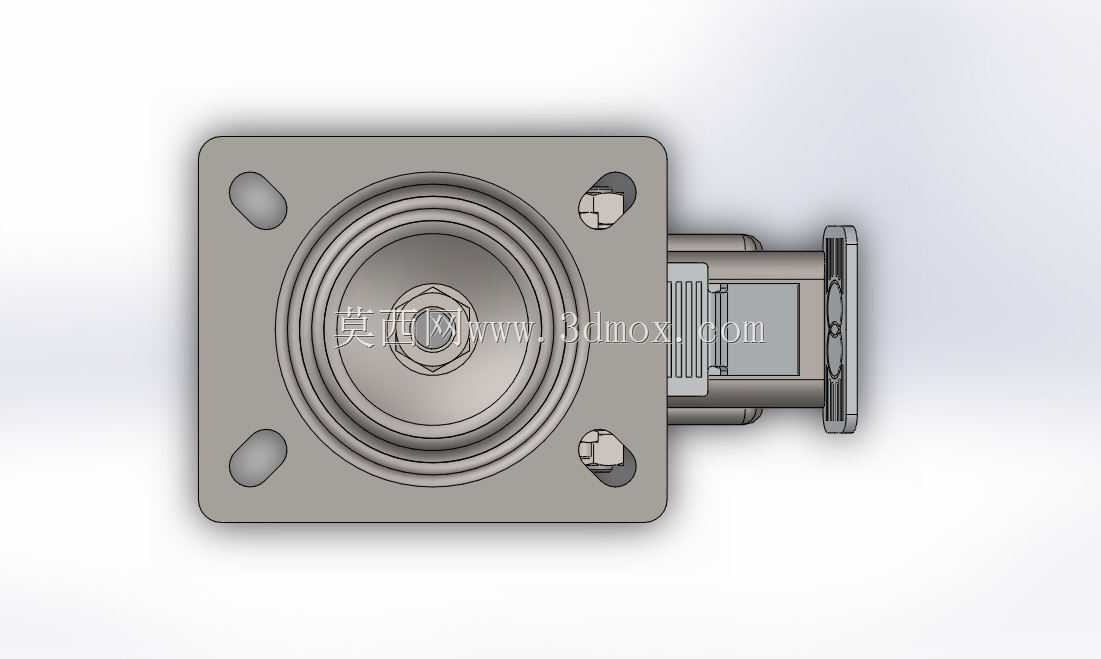

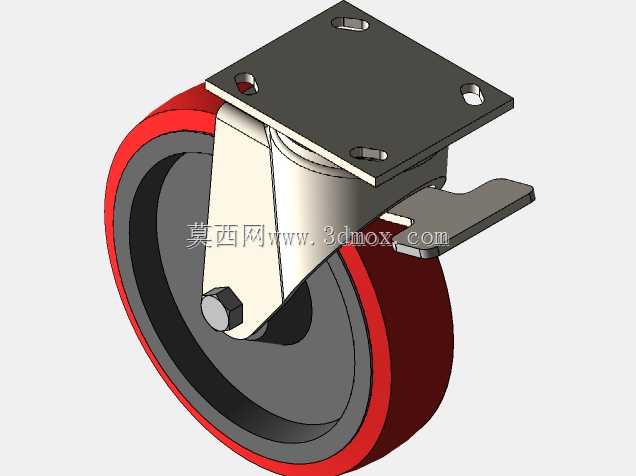

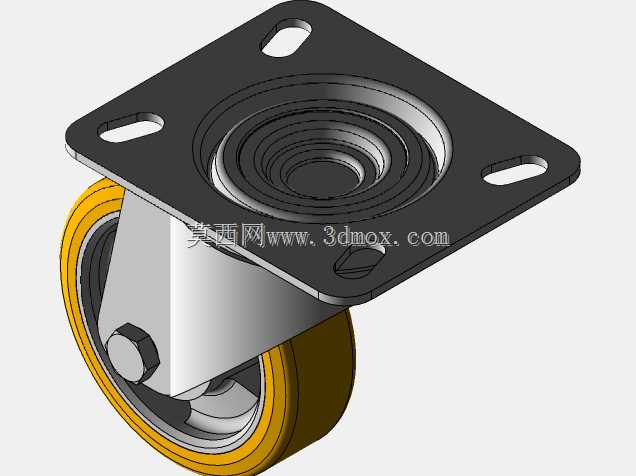

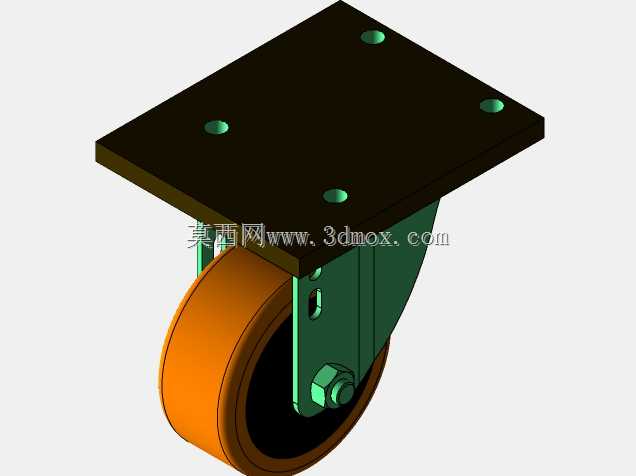

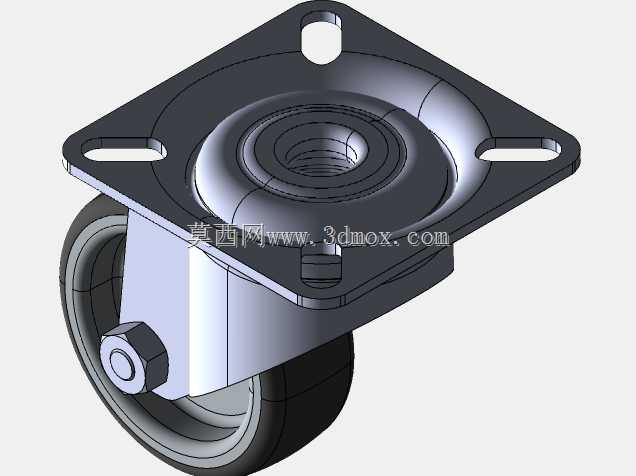

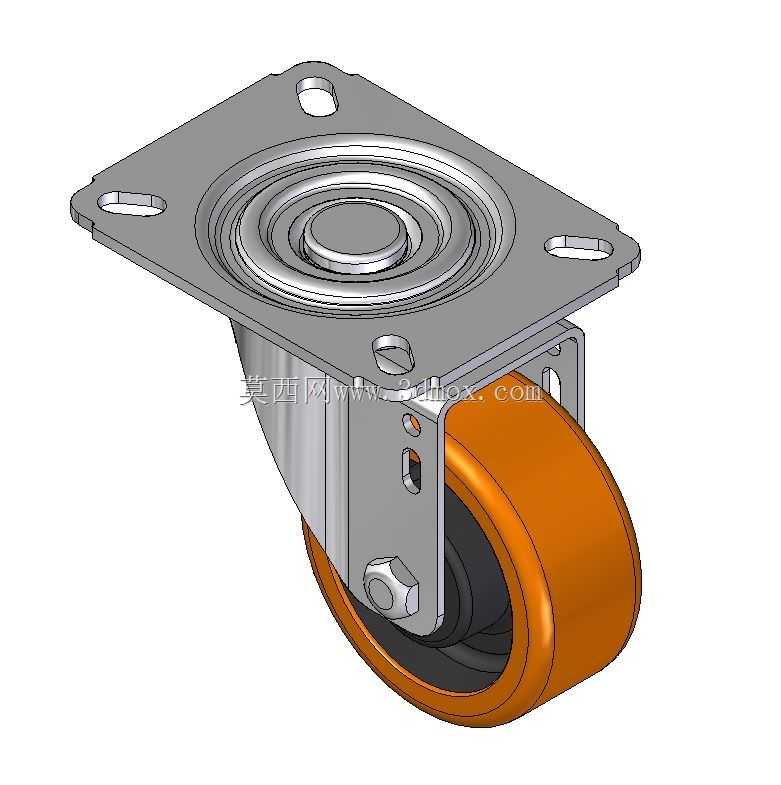

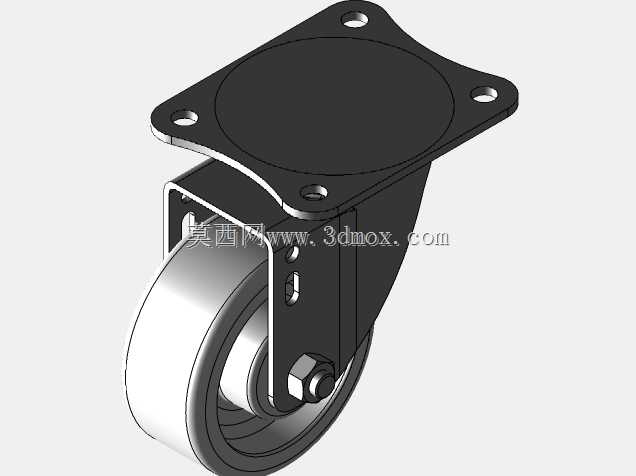

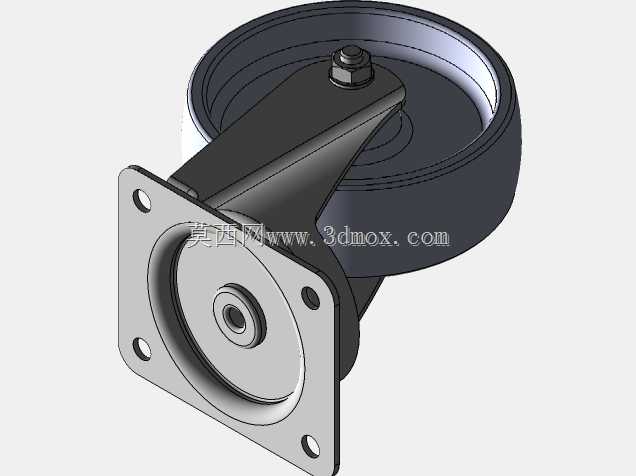

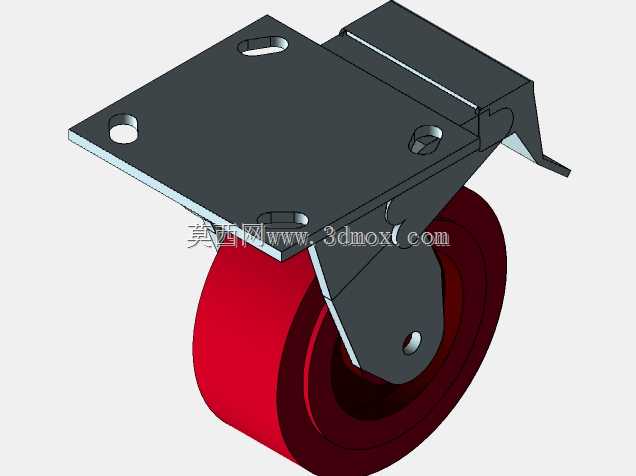

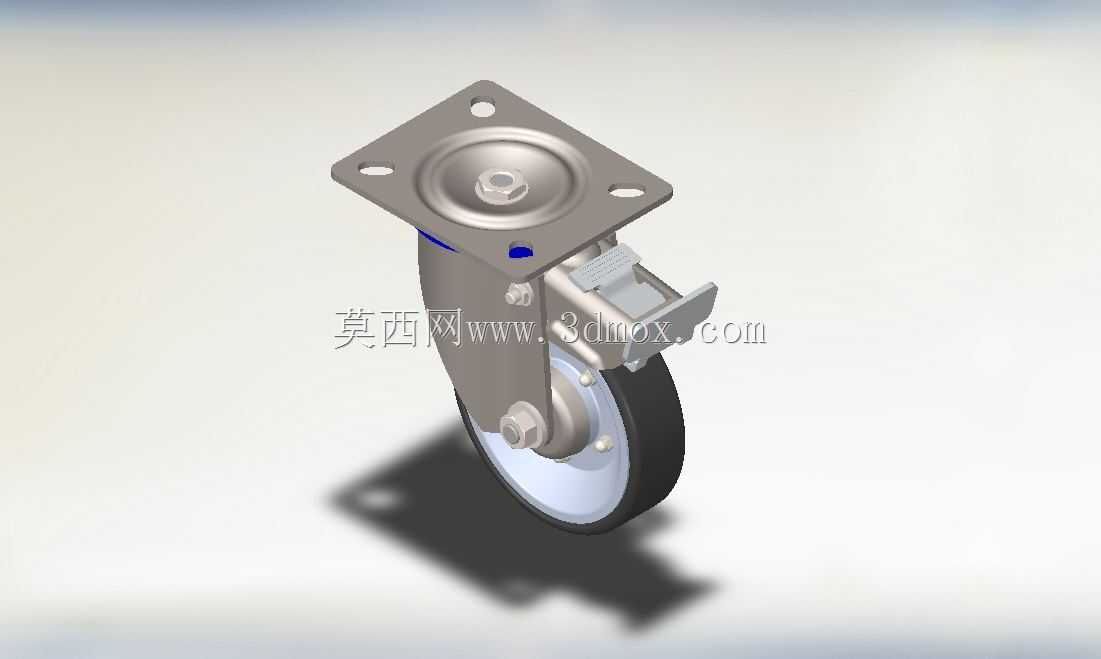

　　这套脚轮结构的设计初衷，是解决工业场景中重载移动设备的转向行走痛点，很多车间里的重型工具柜、AGV转运底盘、模块化工装台，在移动时既要承受数百公斤的垂直载荷，又要在狭窄通道内完成小半径转向，普通轻型脚轮往往会出现支架变形、滚轮卡滞、转向回弹不畅的问题，这套结构从安装端到接地端做了全链路的受力优化。顶部的方形法兰安装座是整个结构的受力基准，四个安装孔采用对称分布设计，安装时可以直接通过螺栓固定在设备底部的安装平面上，不需要额外做转接支架，安装座的厚度做了加厚处理，在承受偏载冲击时不会出现安装面翘曲的问题，法兰下方的转向回转结构采用了内置的回转支撑设计，转向时的阻尼均匀，不会出现转向卡顿或者空载时转向过于灵活导致的设备跑偏问题，

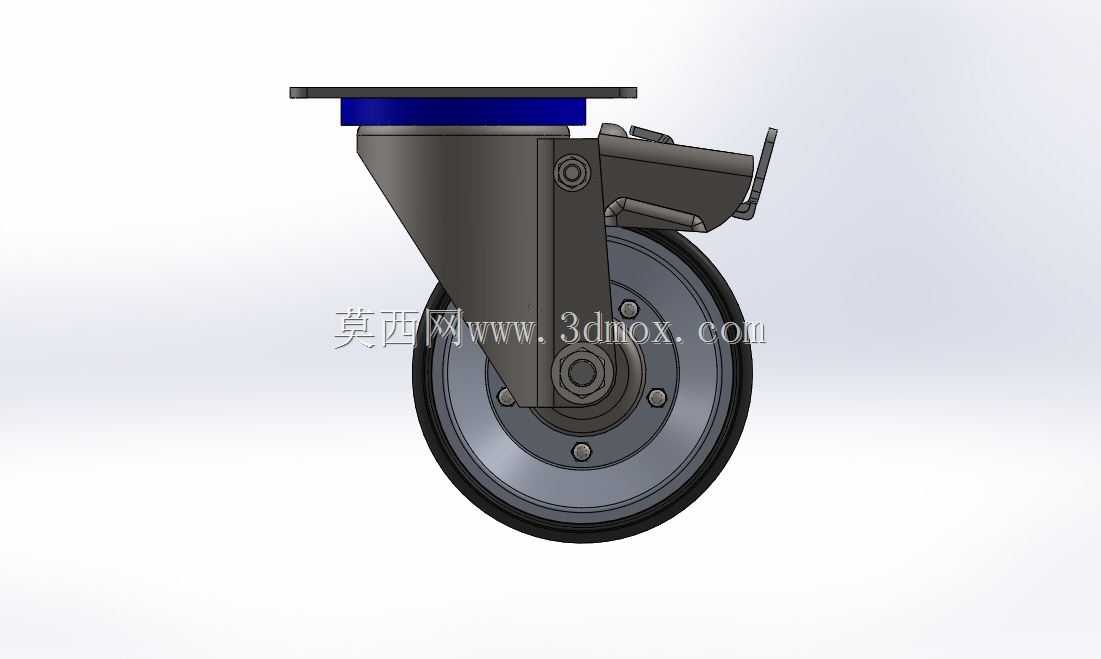

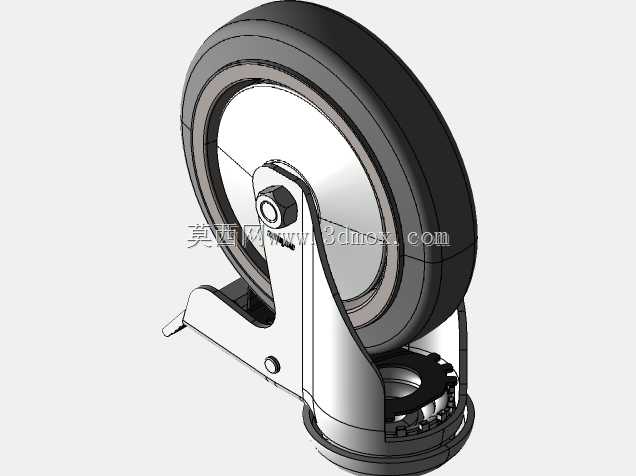

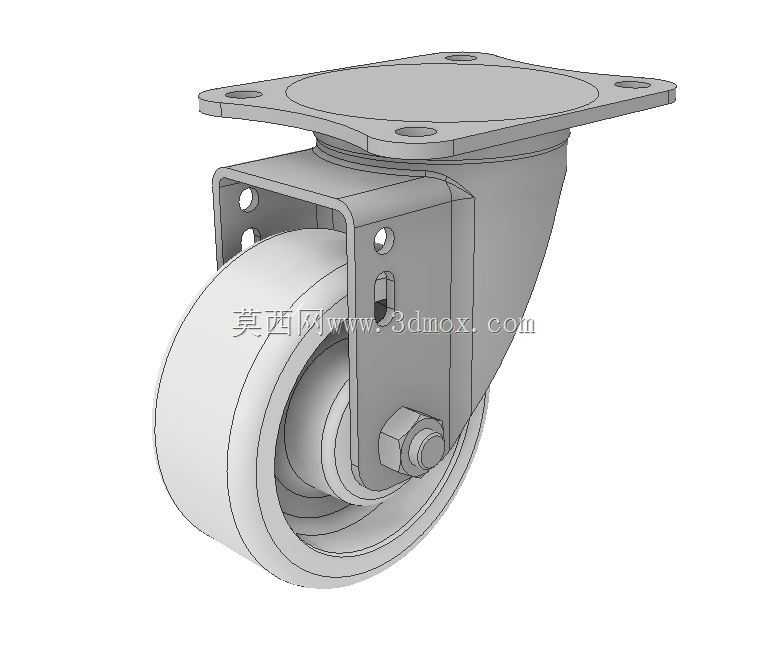

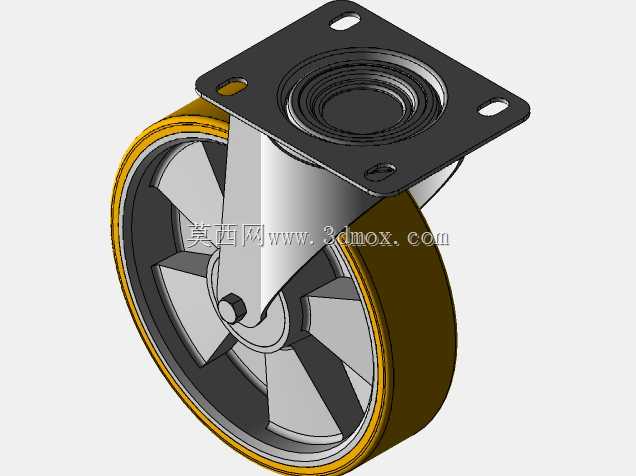

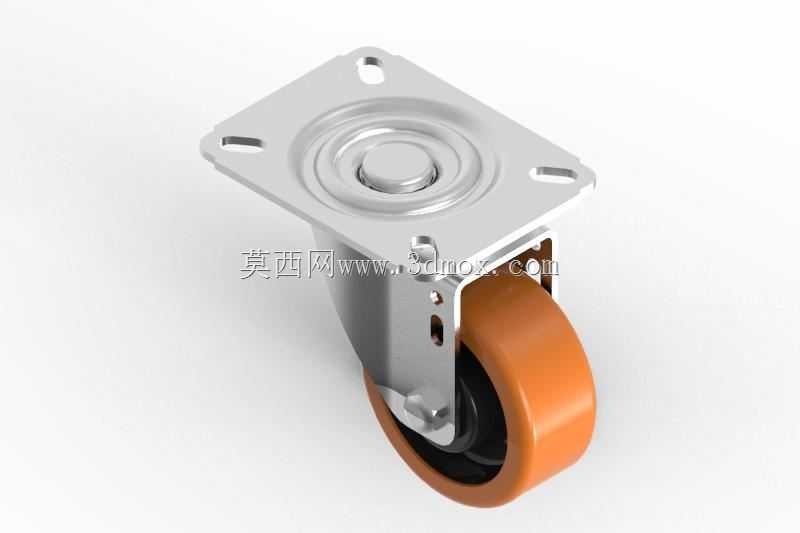

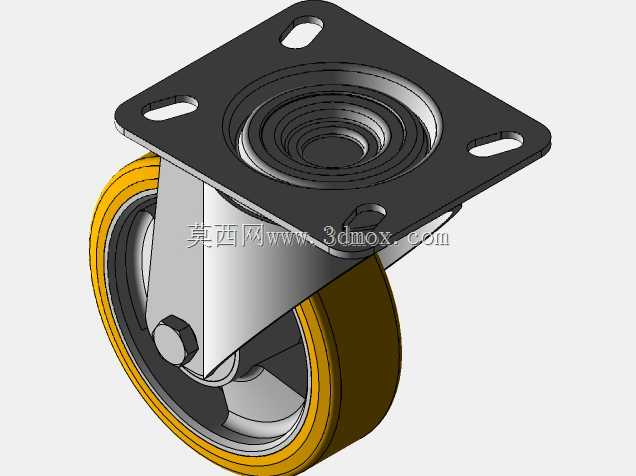

　　回转结构的密封间隙做了严格控制，车间内常见的铁屑、粉尘很难进入回转摩擦面，长期使用也不会出现转向阻力骤增的情况。支架部分采用了一体化的弯折焊接结构，从回转座到轮轴安装位的过渡段做了圆弧加强处理，避免应力集中在弯折角位置，当设备经过地面凸起或者沟槽时，支架可以承受瞬时的冲击载荷，不会出现焊缝开裂或者支架变形的问题，轮轴的安装位做了同轴度公差约束，滚轮转动时不会出现偏摆，减少滚动过程中的阻力损耗。滚轮部分采用了聚氨酯包胶的结构设计，轮芯为硬质金属材质，外层的聚氨酯胶层厚度经过匹配设计，既可以保证足够的承载能力，又能在滚动时吸收地面的微小震动，保护设备上搭载的精密元器件不受震动影响，胶层的硬度控制在合理区间，在环氧地坪、水泥地面、

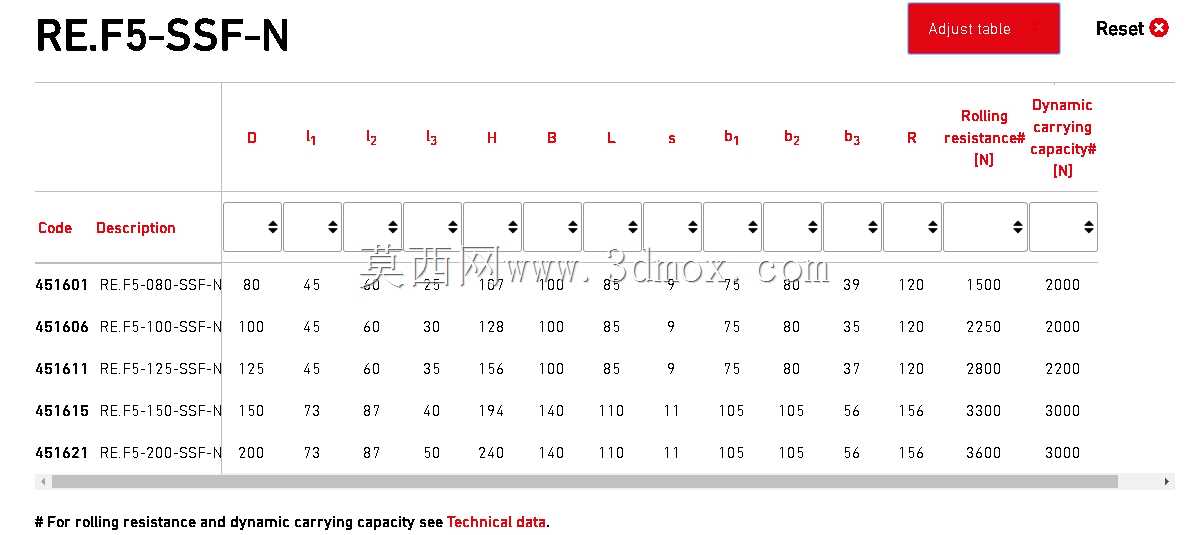

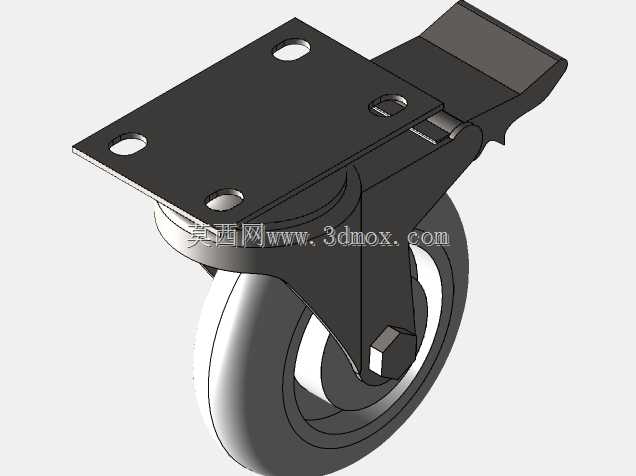

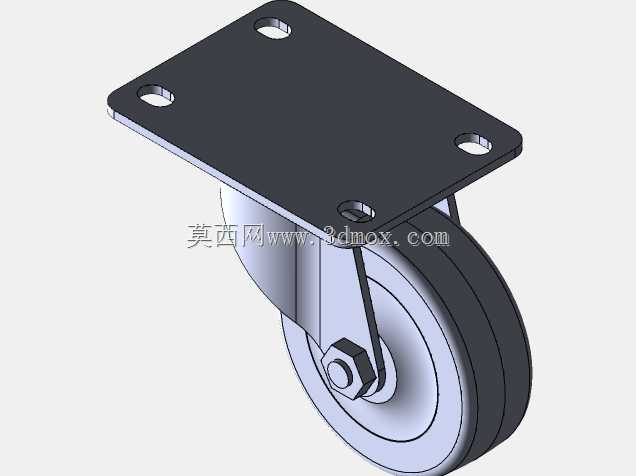

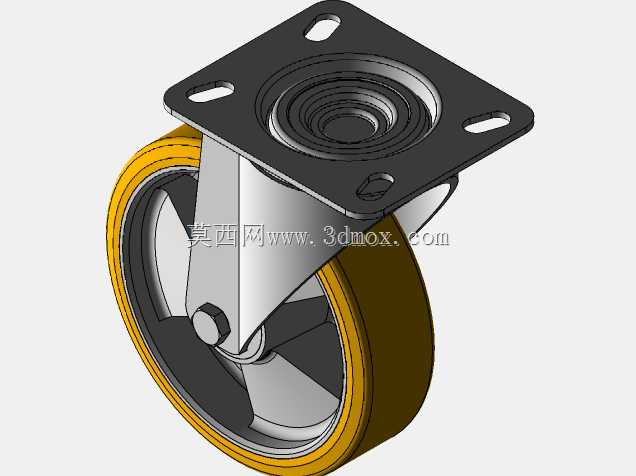

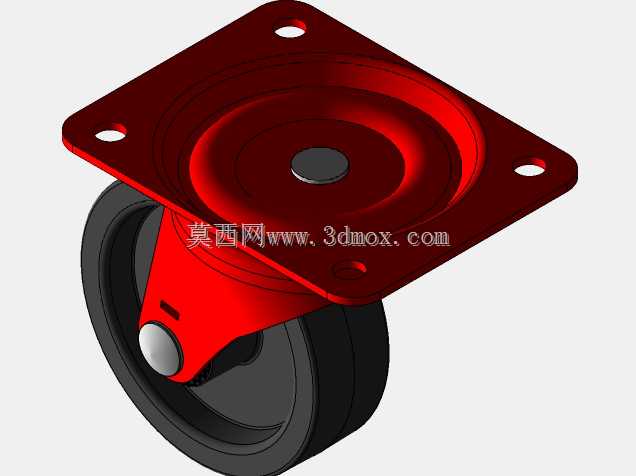

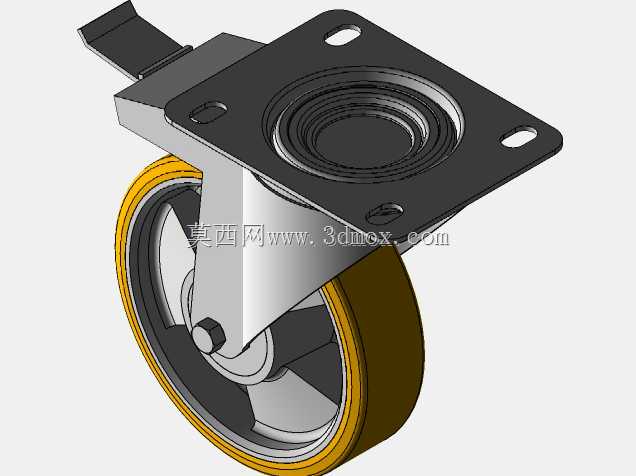

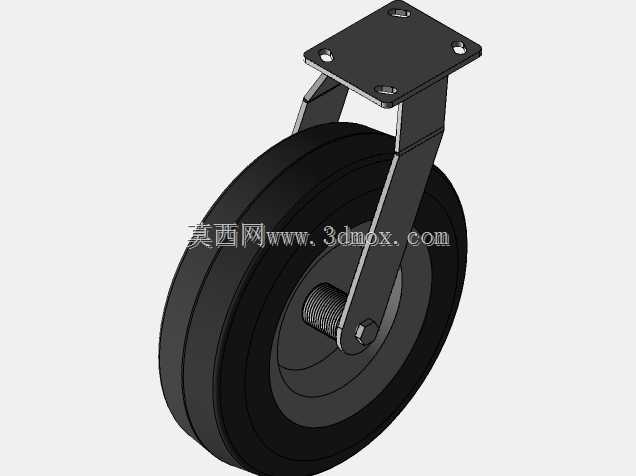

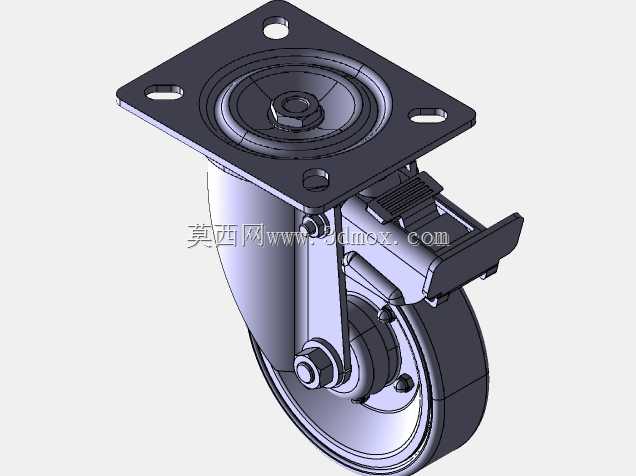

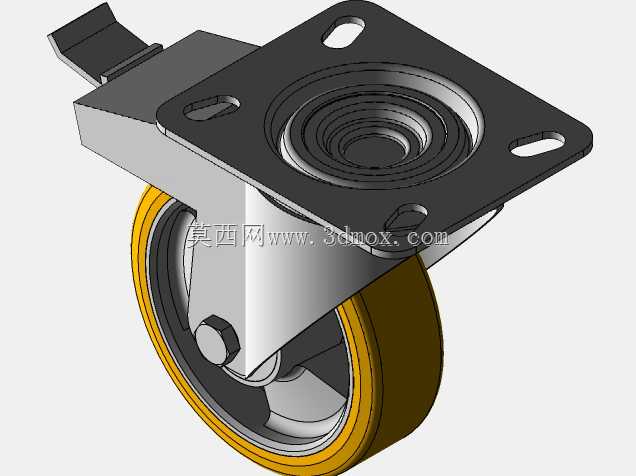

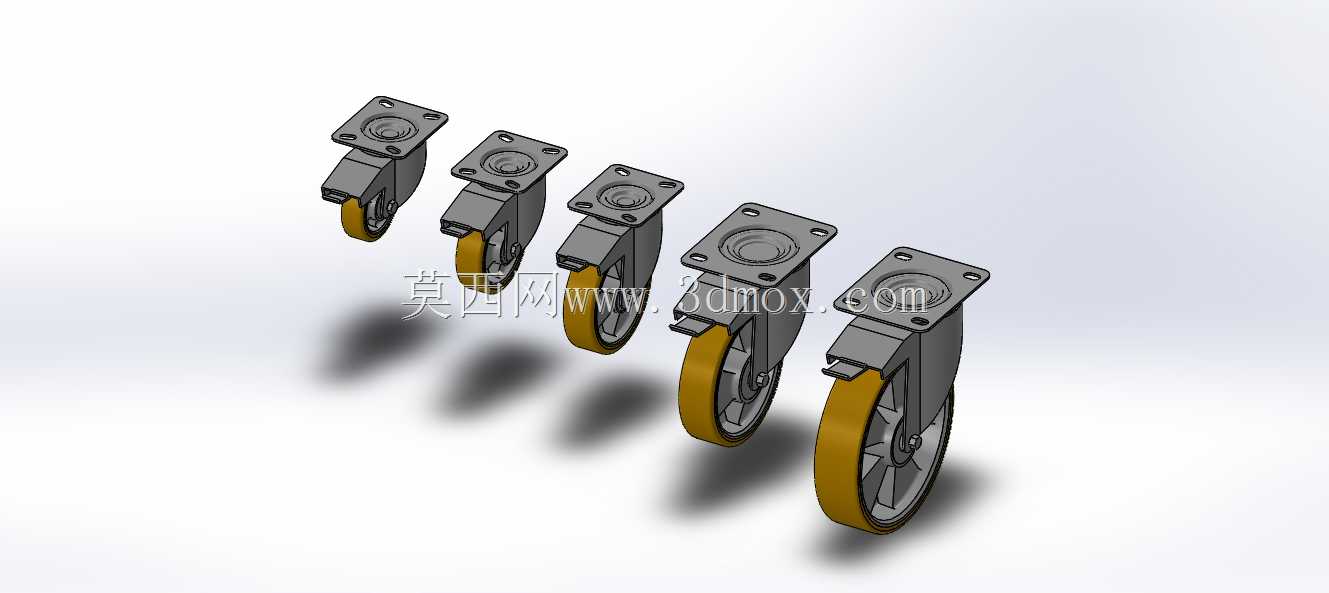

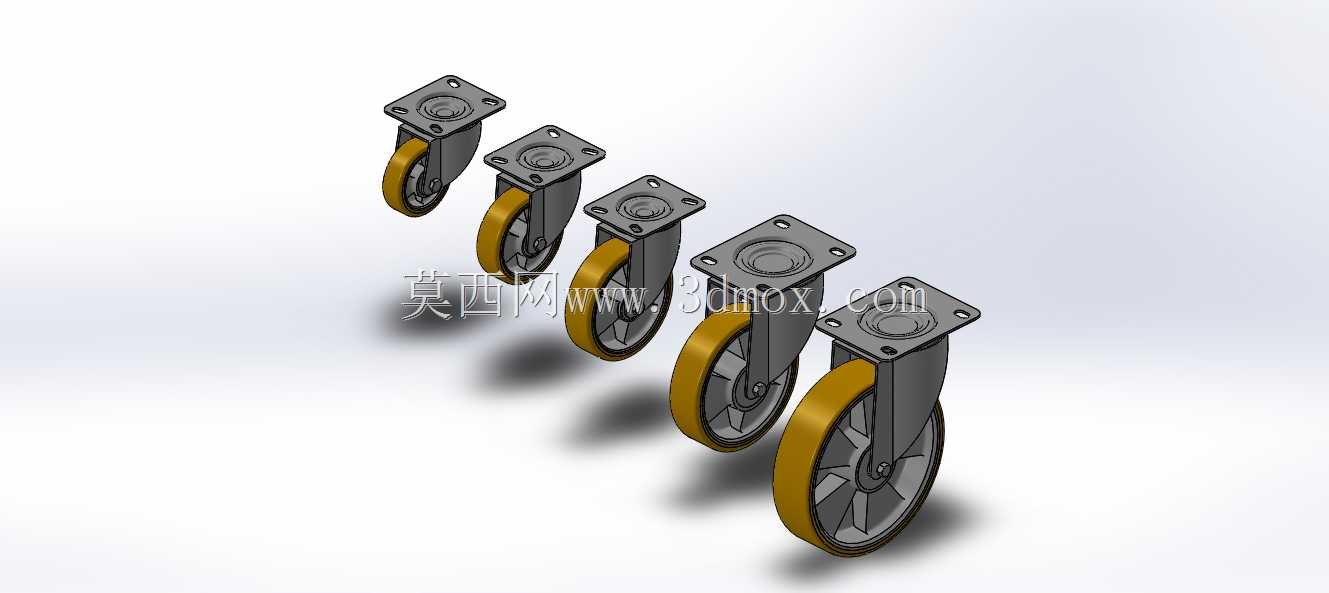

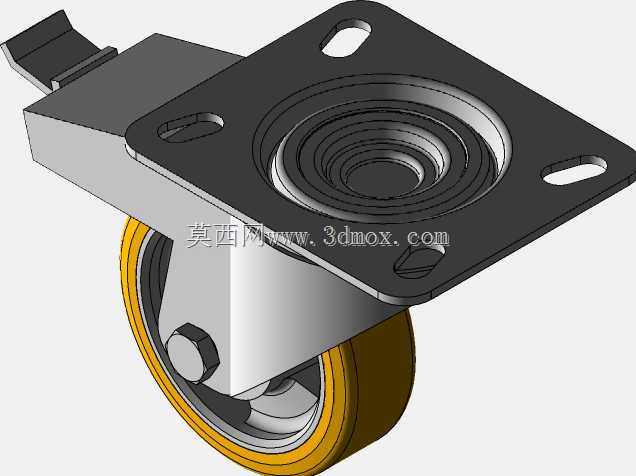

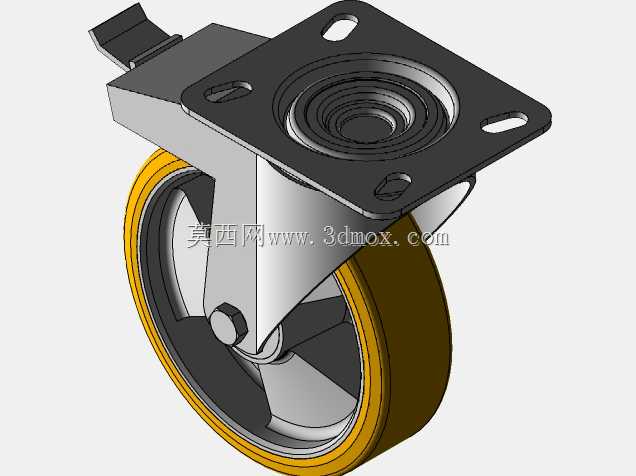

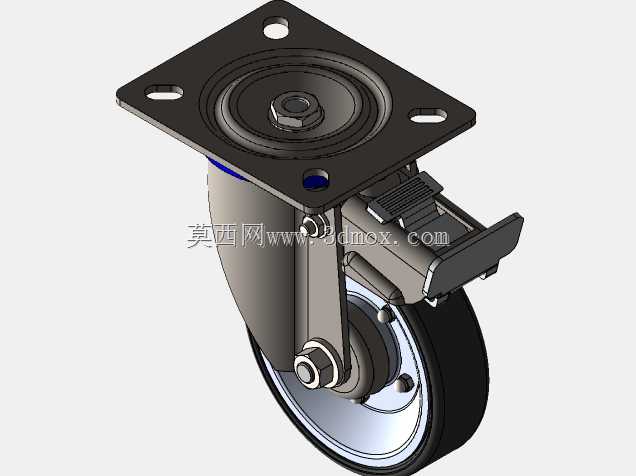

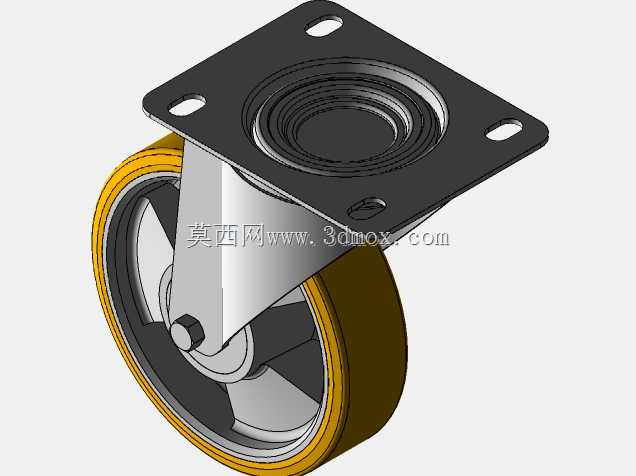

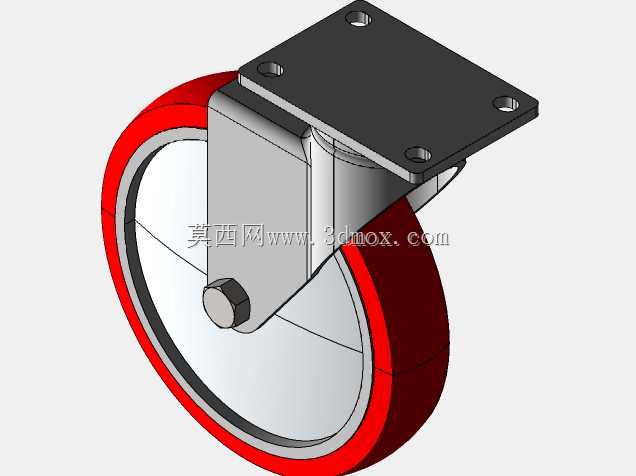

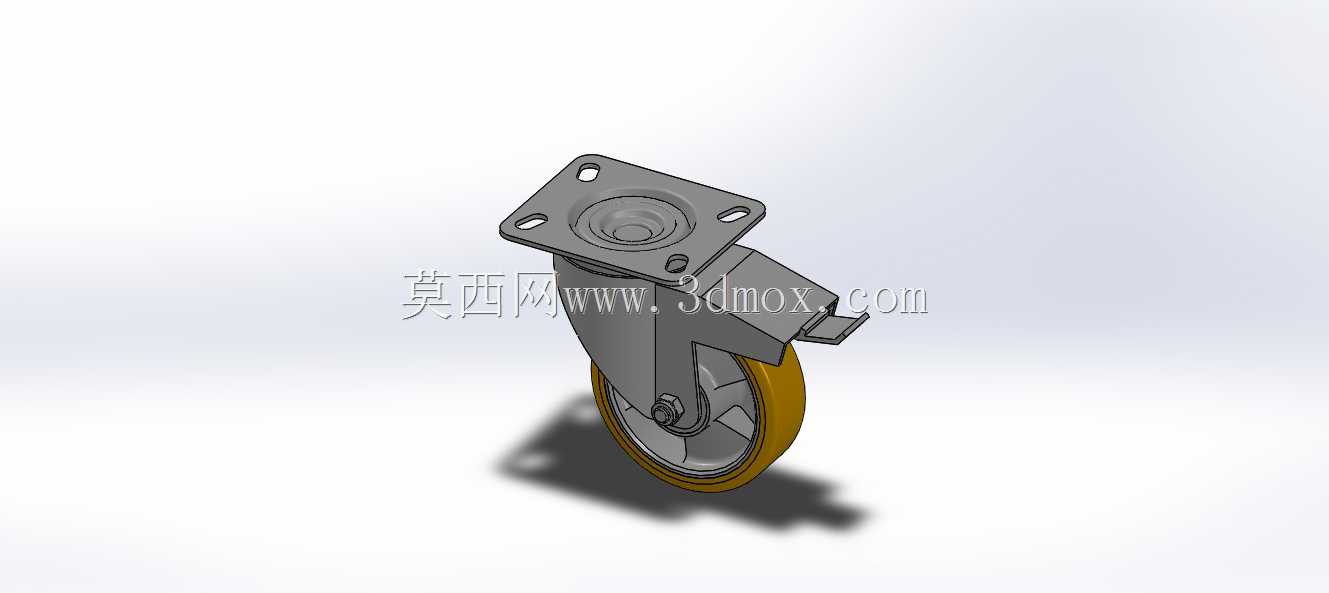

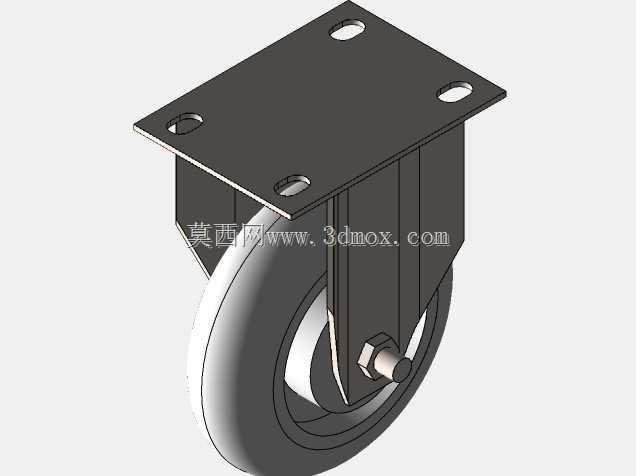

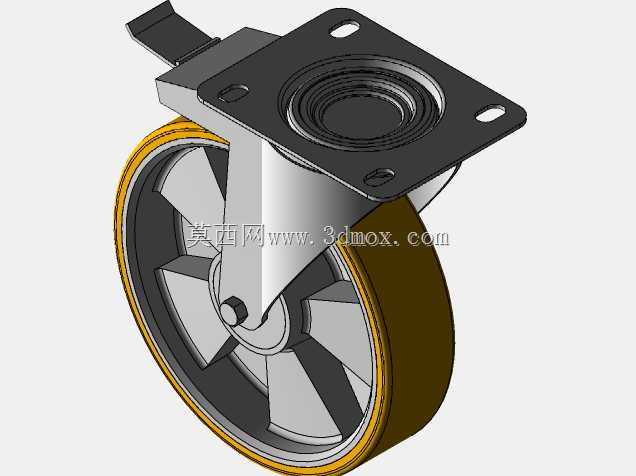

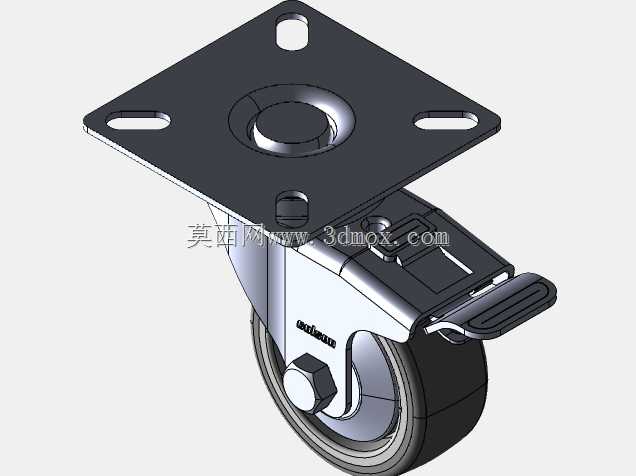

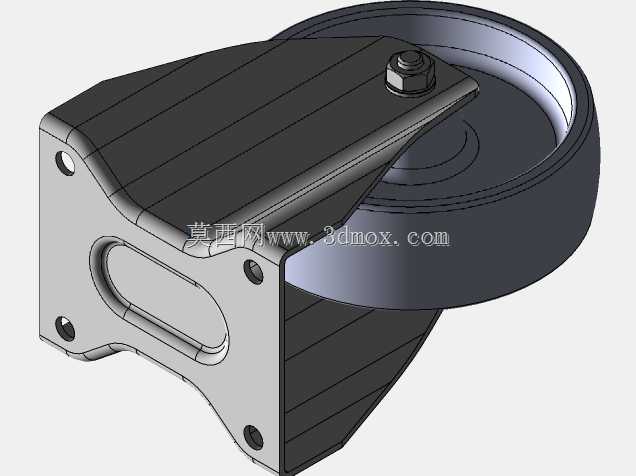

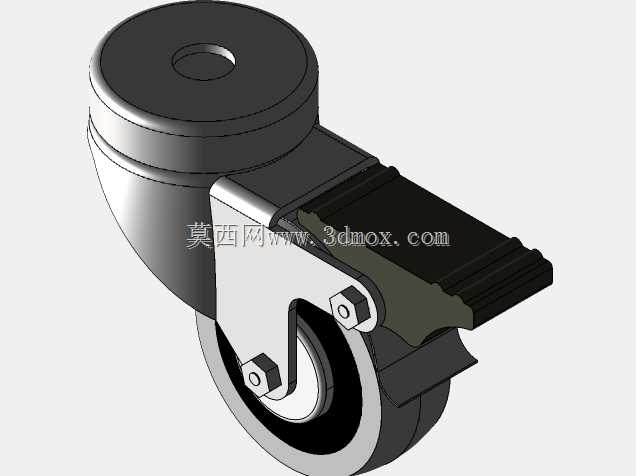

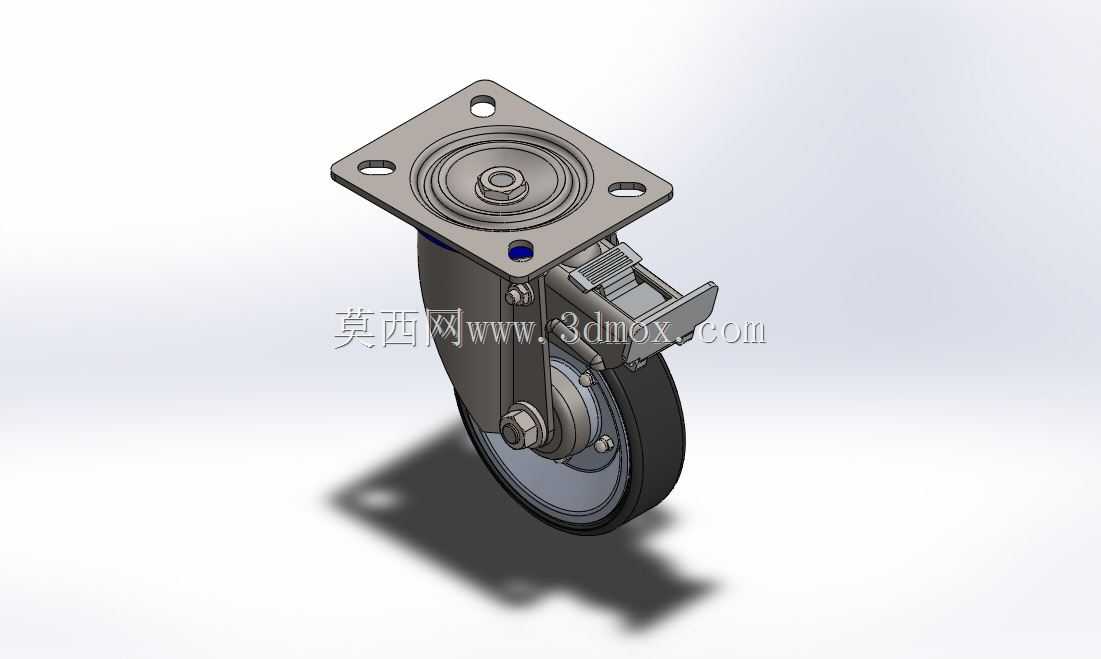

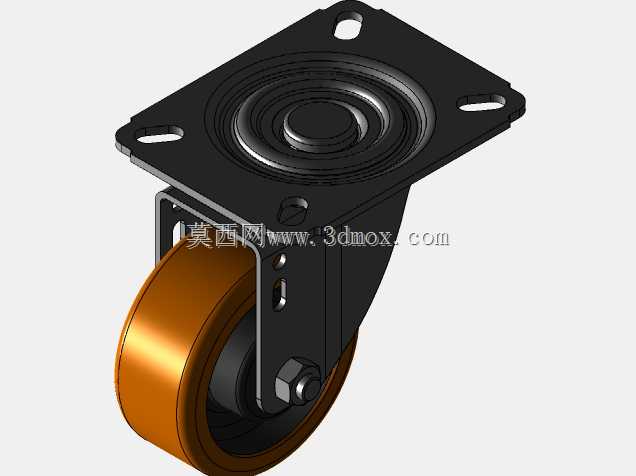

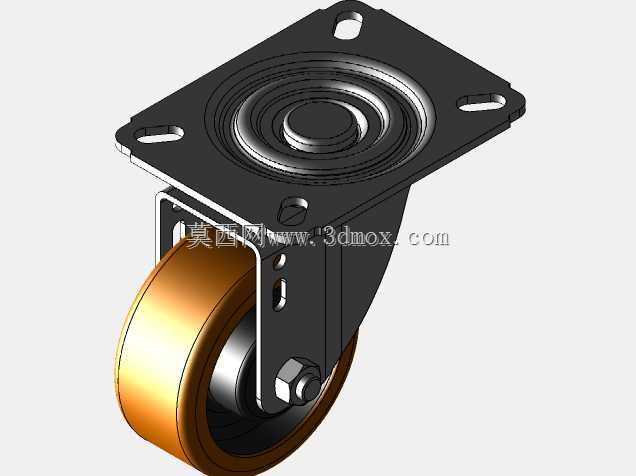

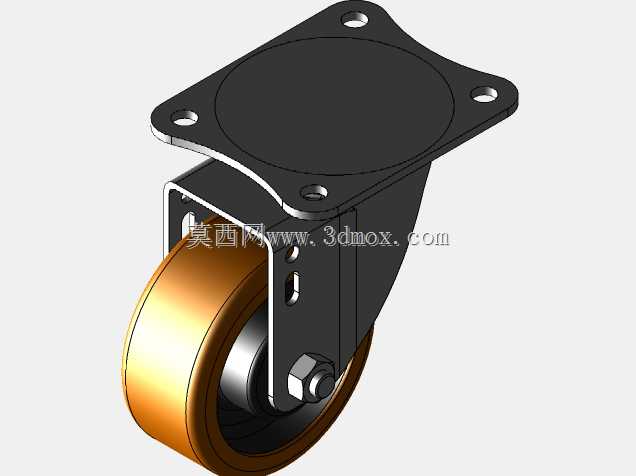

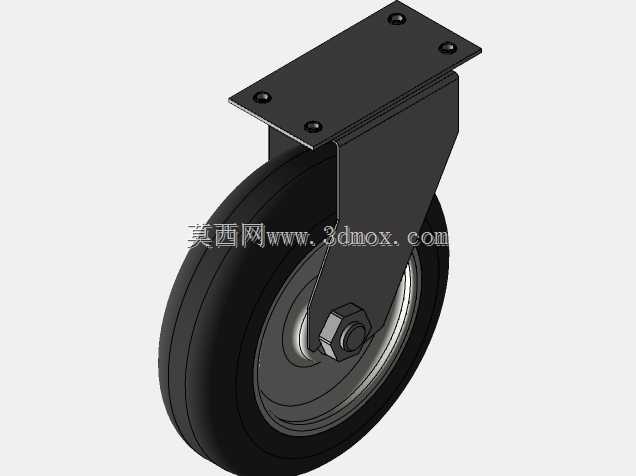

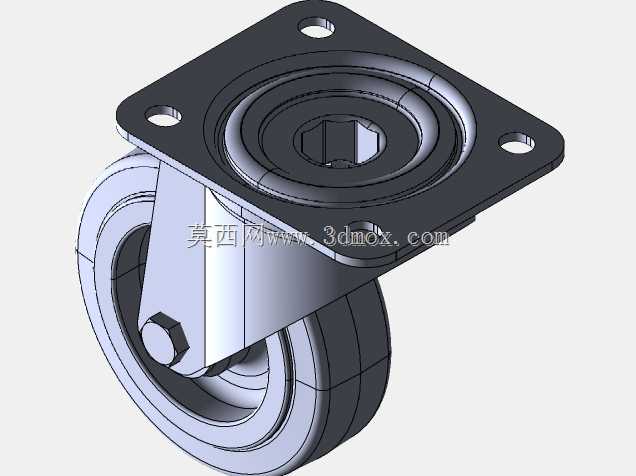

　　钢板地面上滚动时都不会留下压痕，同时具备不错的耐磨性能，长期使用也不会出现胶层脱落或者过度磨损的问题。整套模型包含了五种不同安装高度、不同轮径的同系列脚轮结构，覆盖了从轻载辅助工位到重载转运工位的不同载荷需求，选型时可以根据设备的总重量、安装空间的高度限制、地面的平整程度选择对应的规格，所有同系列脚轮的法兰安装孔位保持统一的尺寸标准，同一款设备底座可以兼容不同规格的脚轮安装，不需要重新加工安装孔位，方便后期维护更换。在实际建模过程中，每个零件的配合公差都做了对应标注，回转结构的配合间隙、轮轴与轴承的配合公差、滚轮与支架的侧隙都符合机械设计的通用标准，导入到装配环境中可以直接完成干涉检查，不会出现零件穿模或者配合间隙不合理的问题，

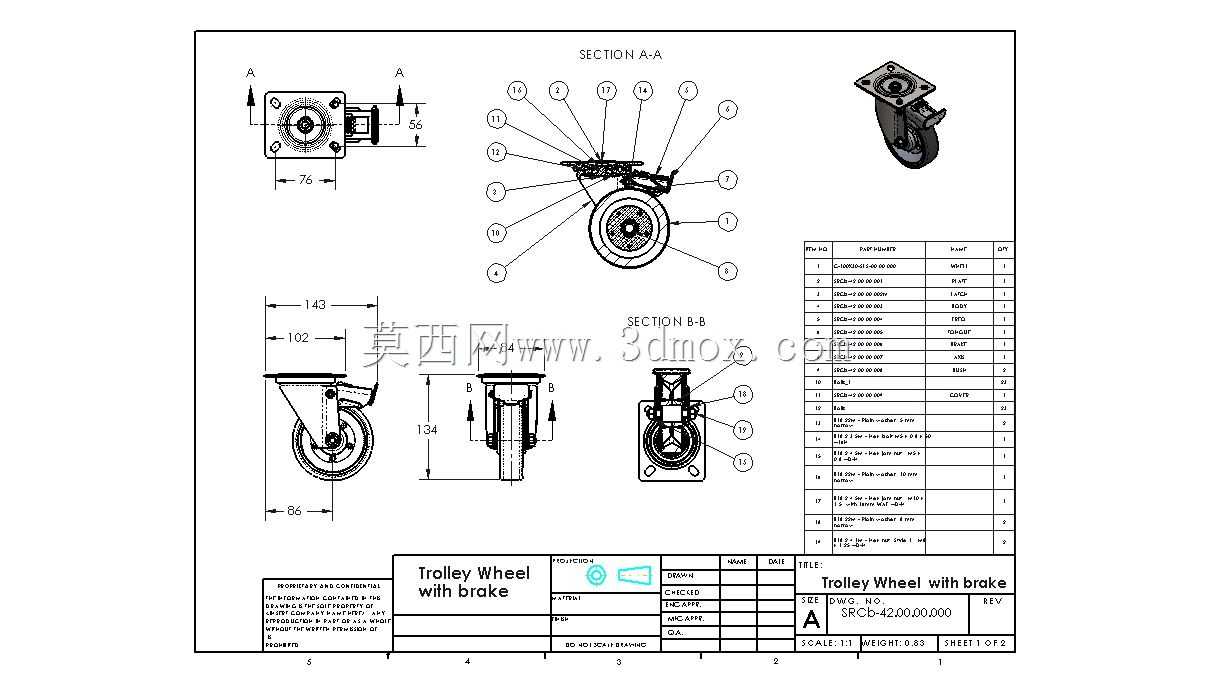

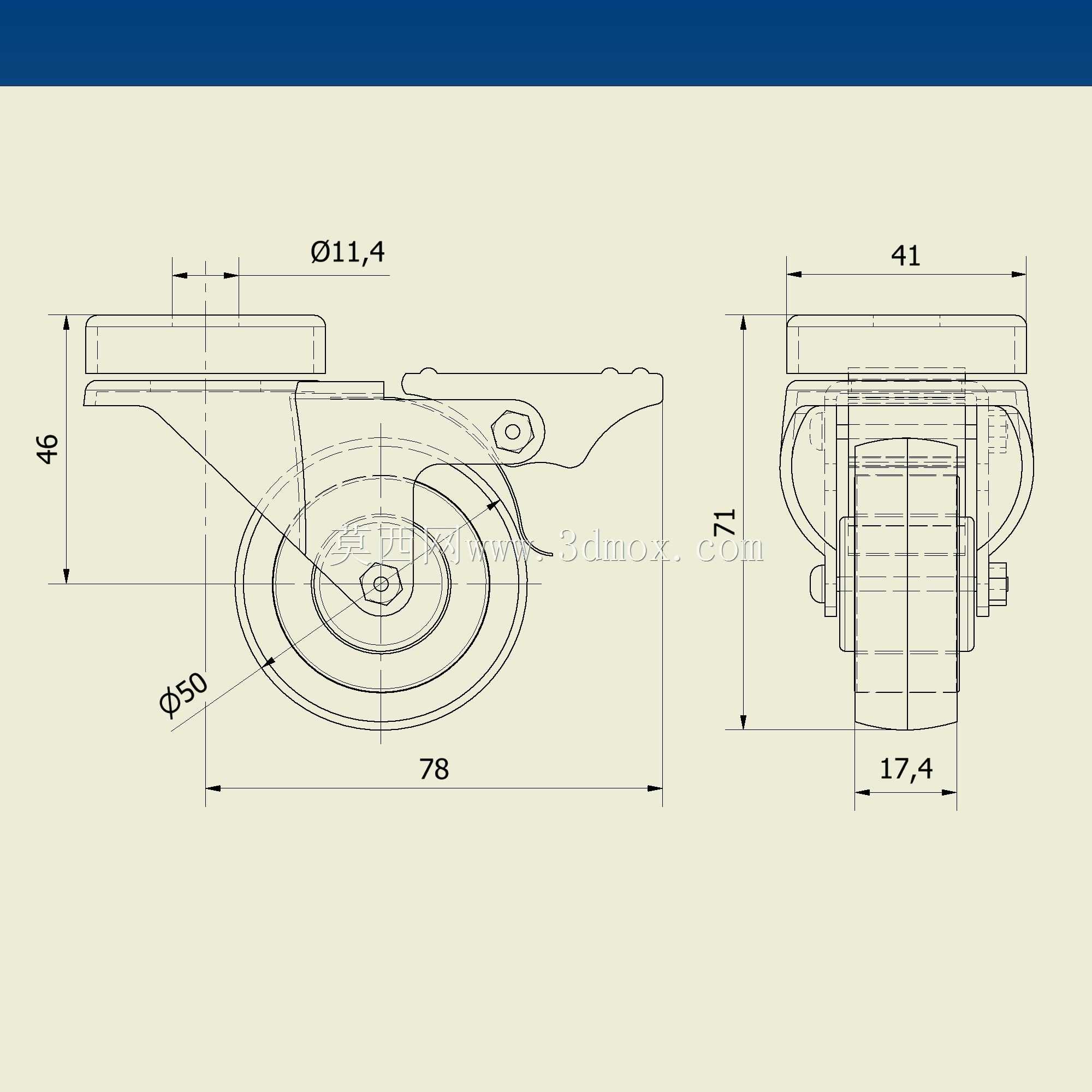

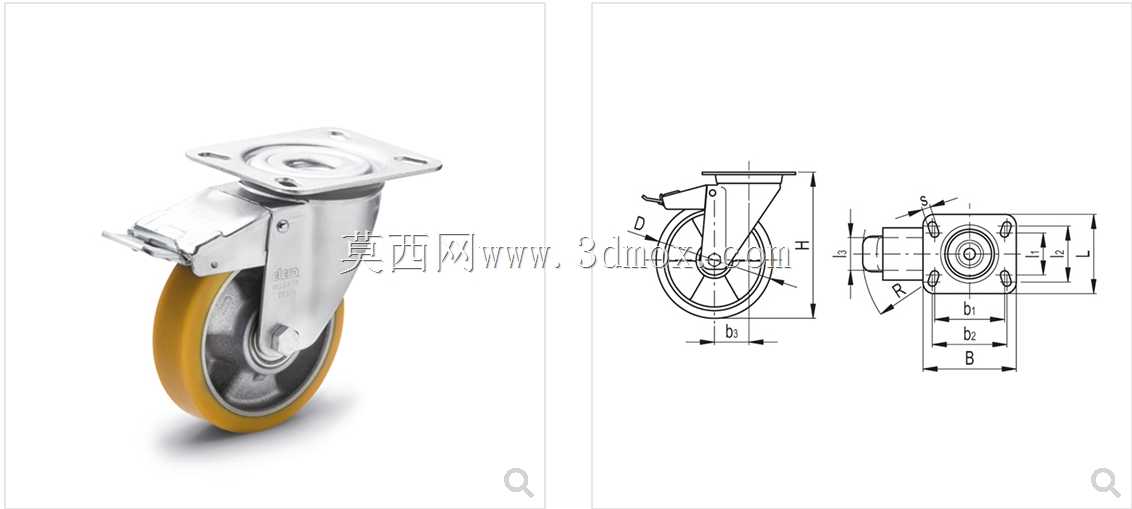

　　结构的所有安装边界尺寸都做了明确约束，安装座的外形尺寸、整体安装高度、滚轮的回转半径、转向时的最大外廓尺寸都清晰可查，设计人员在做设备整体布局时，可以直接调用模型做空间干涉校验，不需要重新测绘尺寸。这类脚轮的应用场景覆盖非常广，除了常见的工业转运设备，在自动化立体仓库的移动货架、生产线旁的移动作业台、实验室的重型仪器移动架、商用场景的重型展架移动底座上都能使用，不同轮径的脚轮适配不同的地面通过性需求，大轮径的型号可以轻松越过车间地面的电缆槽、小尺寸的金属切屑堆，小轮径的型号适合安装高度受限的低矮设备，在保证承载能力的前提下尽可能降低设备的整体重心，提升设备移动时的稳定性。设计时还考虑了后期维护的便利性，轮轴采用可拆卸的结构设计，当滚轮磨损到极限需要更换时，只需要拆下轮轴的固定卡簧就可以更换滚轮，不需要拆卸整个脚轮的安装座，减少维护时的工作量，回转结构的润滑通道做了预留，定期加注润滑脂就可以保证转向结构长期顺畅工作，不需要拆解整个回转座做维护。
