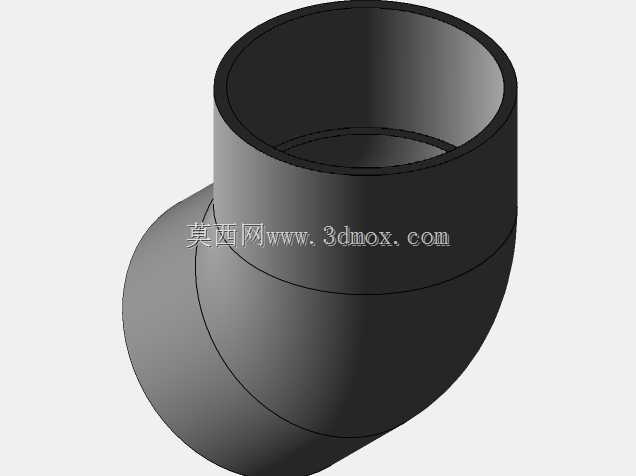

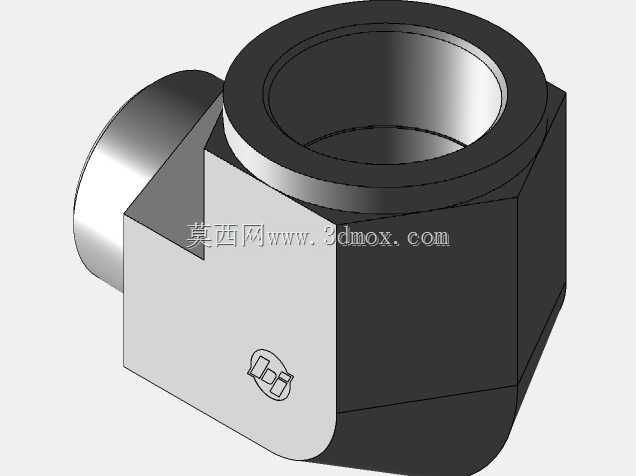

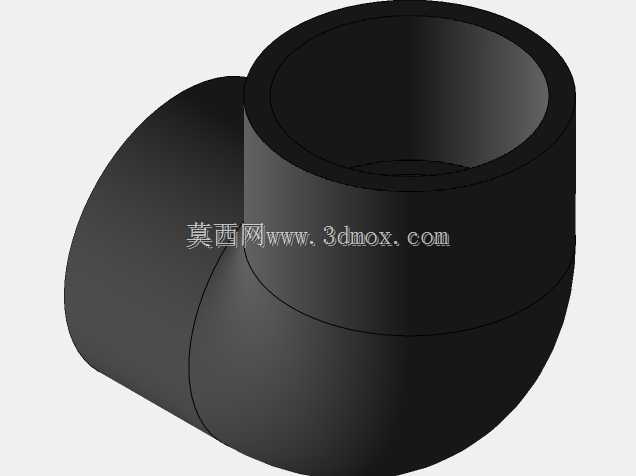

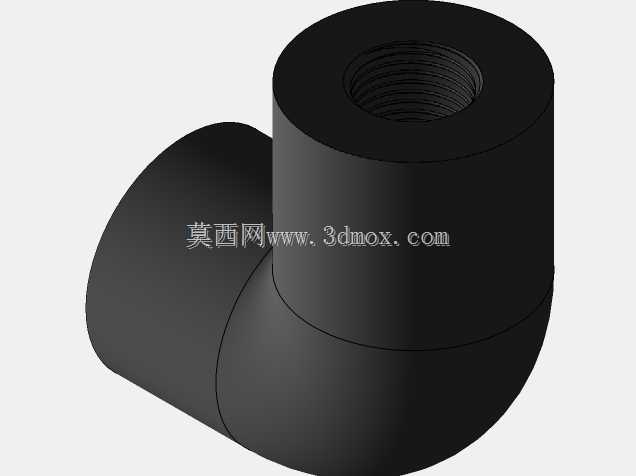

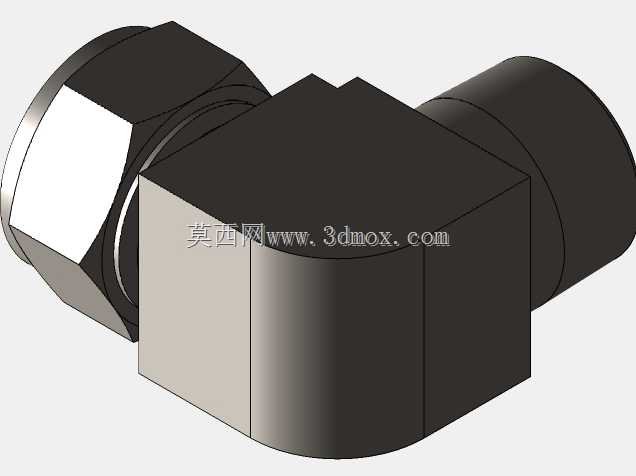

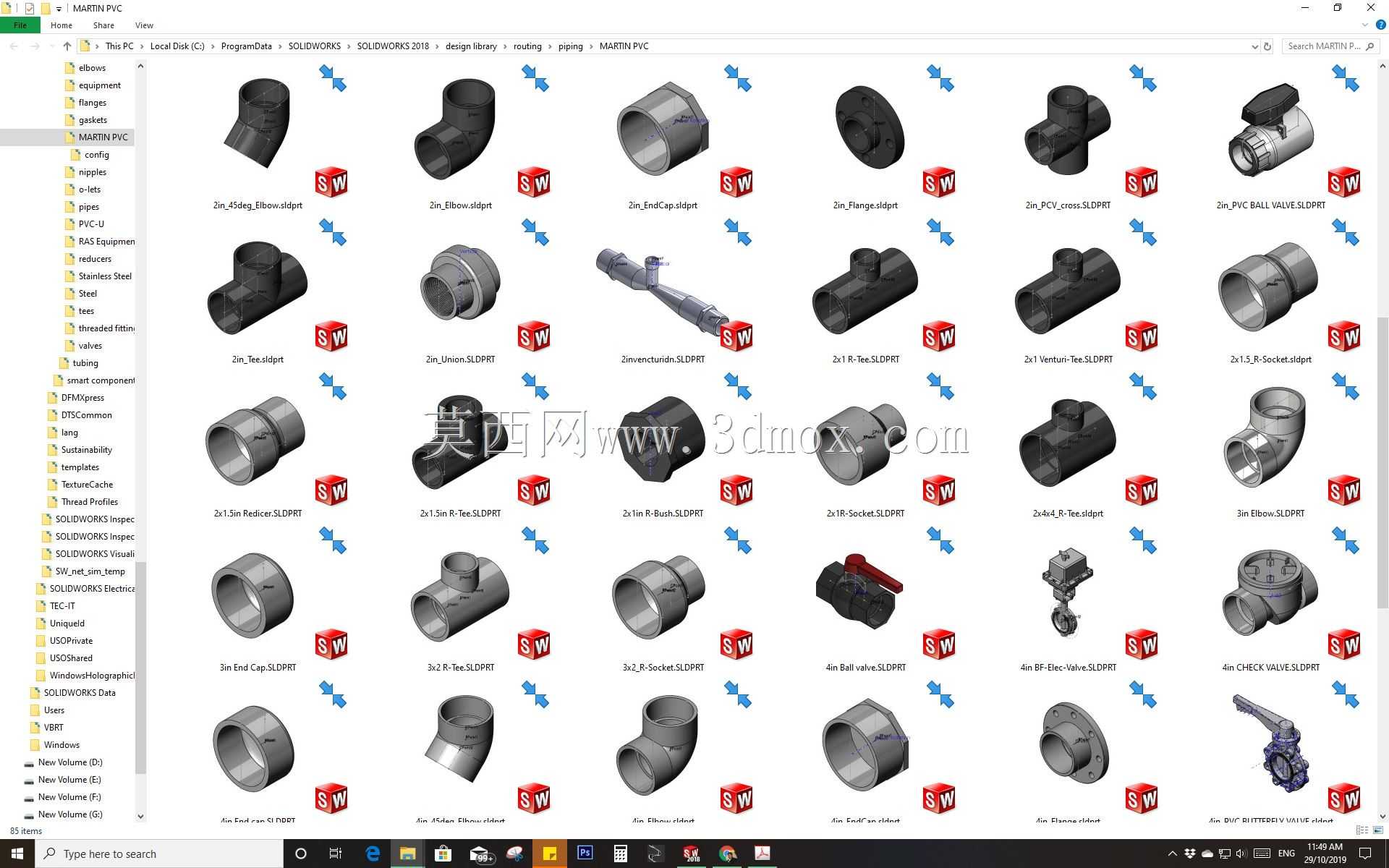

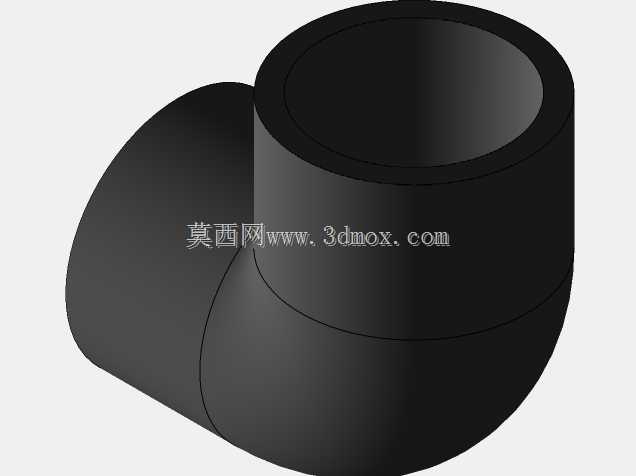

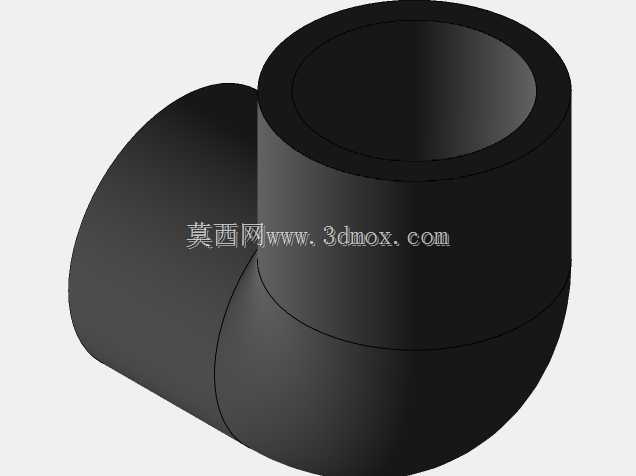

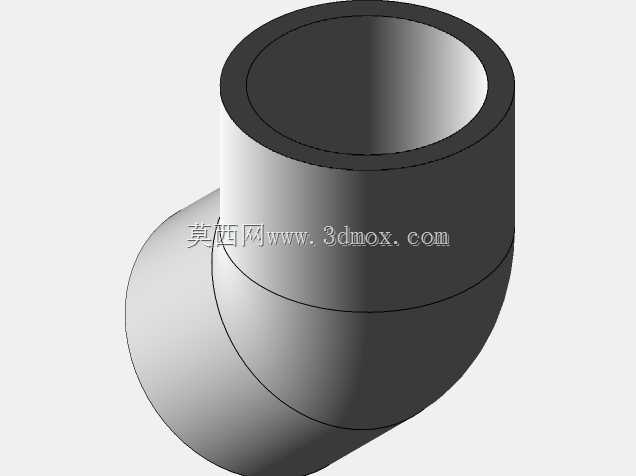

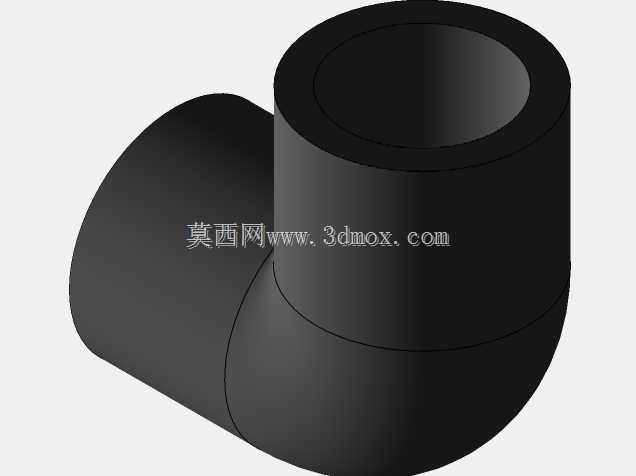

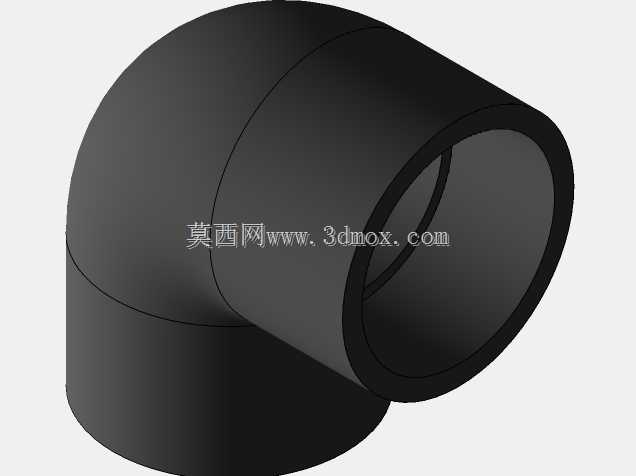

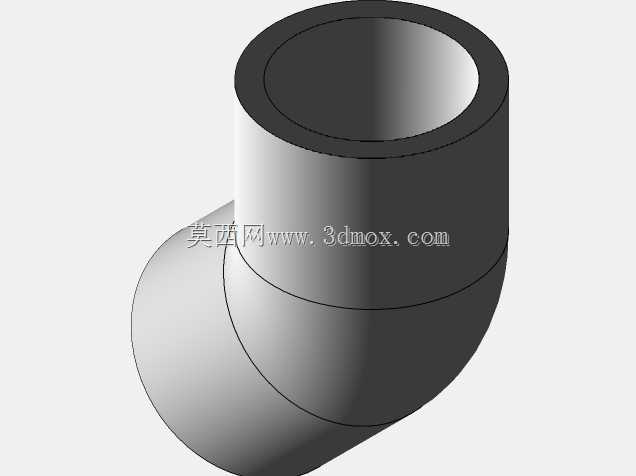

90度弯管式流体通路连接结构

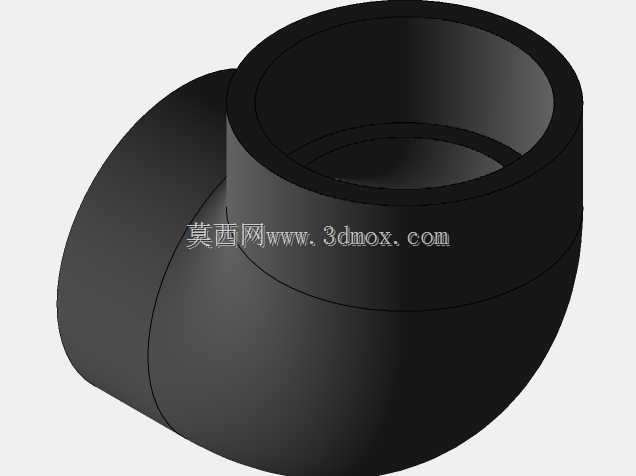

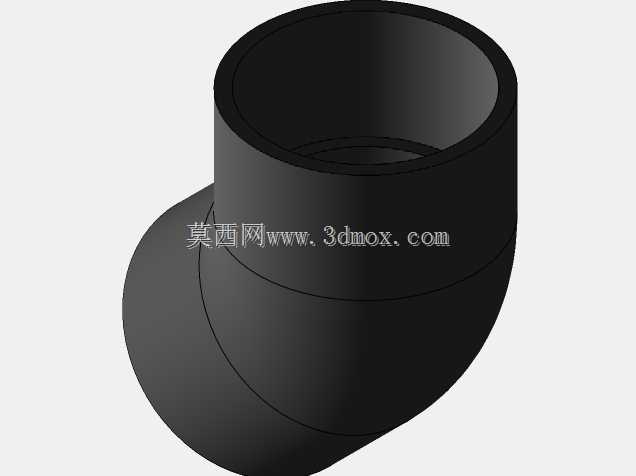

　　日常做流体管路排布设计的时候，这类90度弯角的通路连接件是绕不开的基础构件，不管是民用给排水、工业化工流体输送，还是小型设备内部的气路、液路转向，都需要这类构件来完成管路的方向切换，避免管路硬弯折造成的通径缩窄、流阻陡升甚至管路开裂漏液的问题。很多刚入行的结构设计师做管路排布时，总想着直接把硬管掰弯凑角度，实际落地的时候才发现，硬管弯折处的内壁会出现褶皱变形，不仅通径损失能到30%以上，弯折位置的应力集中还会让管路在承压工况下提前出现疲劳破损，后期运维漏点排查的成本远高于提前选用标准转向连接件的投入。

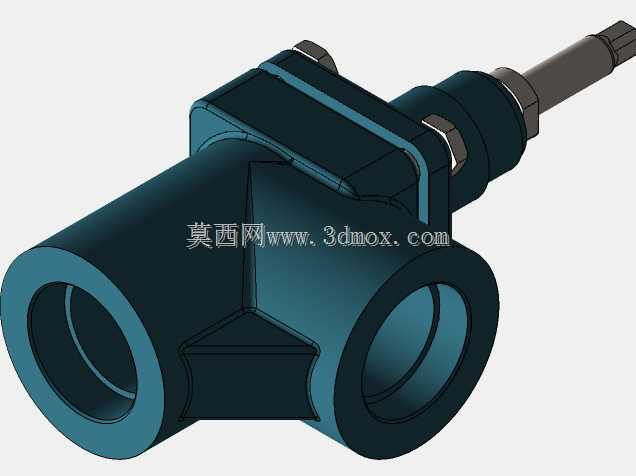

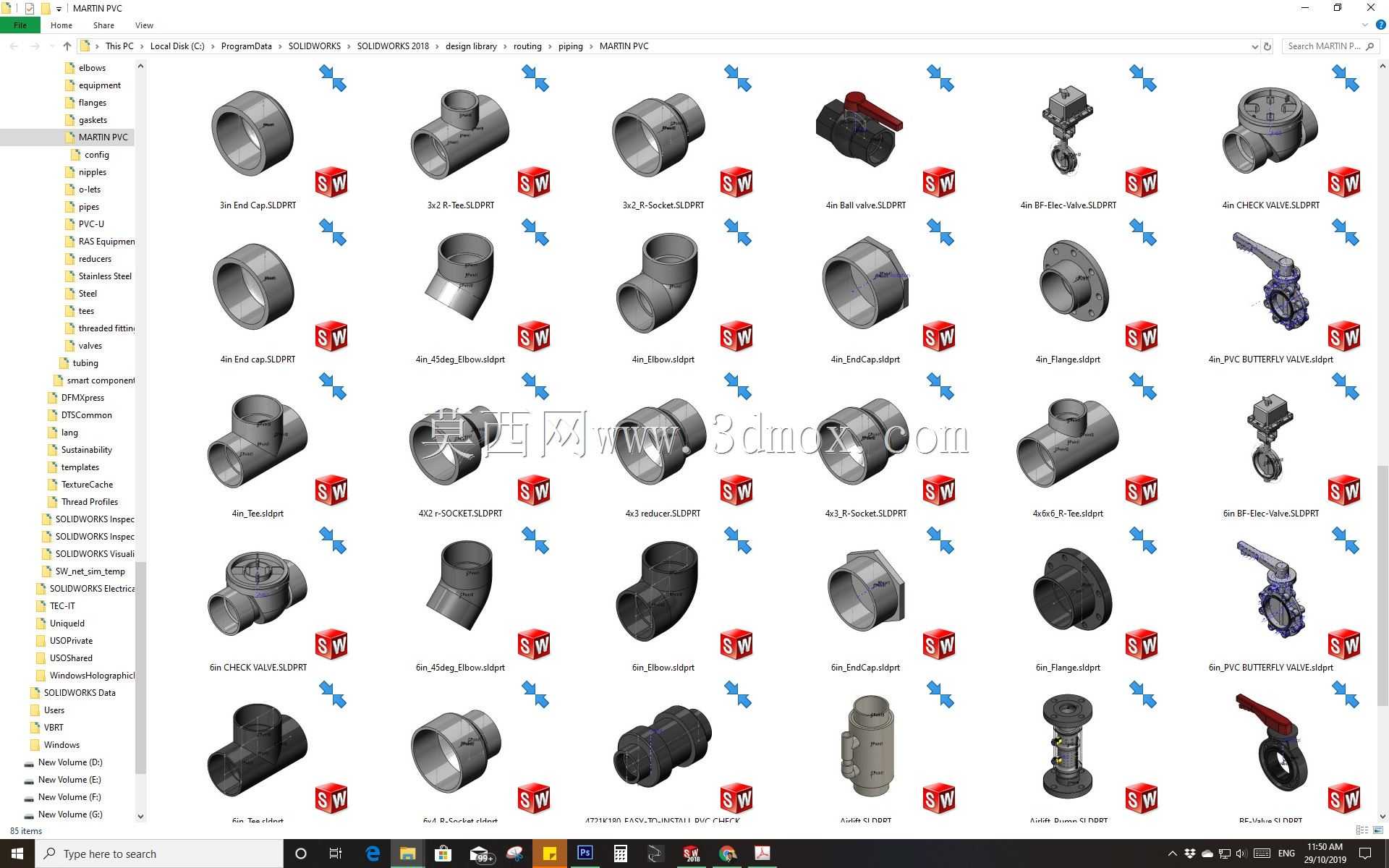

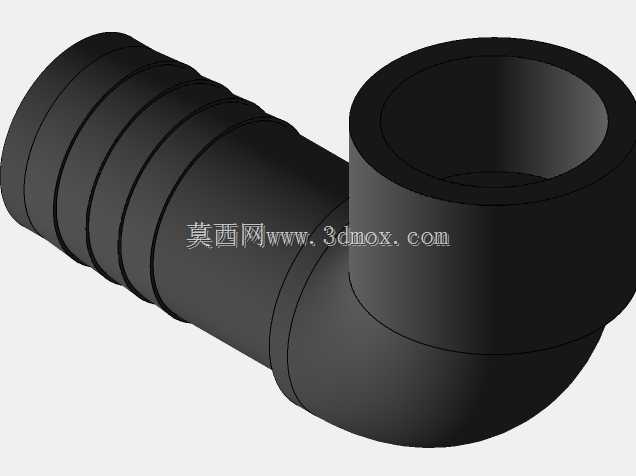

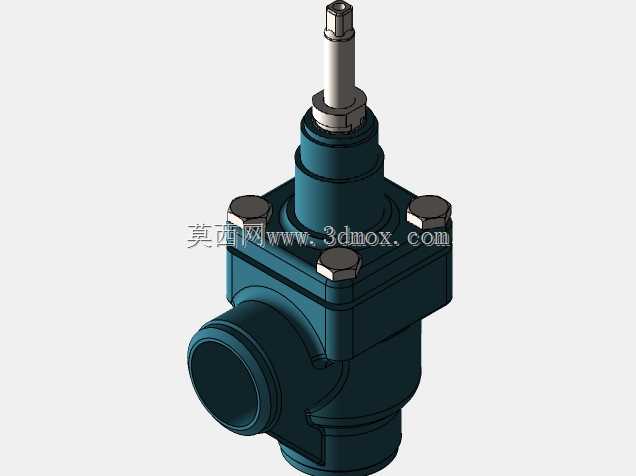

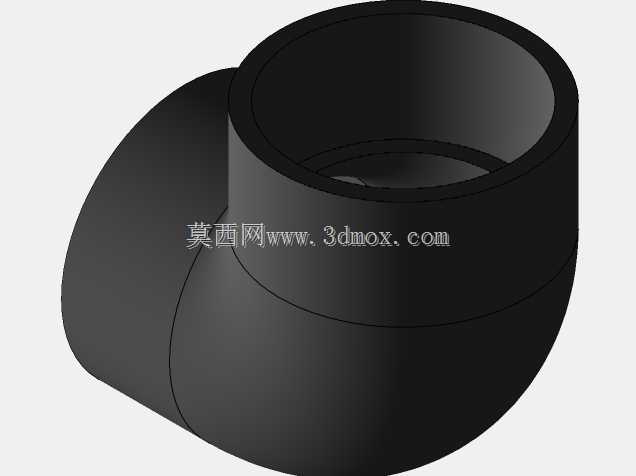

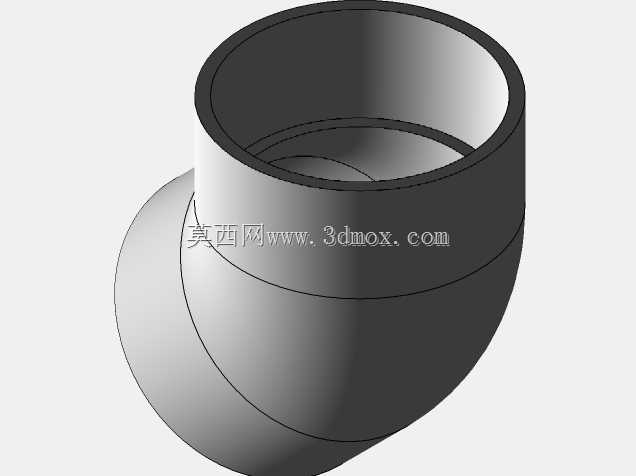

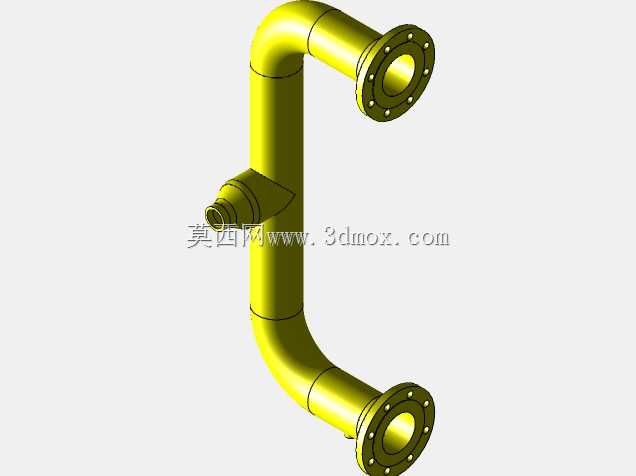

　　从结构设计逻辑来看，这个弯管构件采用等通径的圆弧过渡流道，内壁曲率做了连续顺滑处理，没有突变的台阶或者锐角结构，流体经过转向位置的时候不会产生明显的湍流涡旋，能有效降低管路输送过程中的压力损失，也能减少流体中固体杂质在转角位置的沉积堵塞概率。两端的连接段做了等外径的直边结构，不管是采用焊接、热熔粘接还是卡套压接的安装方式，都有足够的配合长度保证连接强度，不会因为连接段过短造成承压时接头脱落。外壁在转角位置做了等壁厚加厚处理，因为流体转向时会对弯管外侧管壁产生持续的冲击载荷，等壁厚设计能让整个构件的应力分布更均匀，不会出现局部壁厚过薄导致的承压能力不足，也不会因为局部壁厚过厚造成材料浪费、成型冷却不均产生内应力。

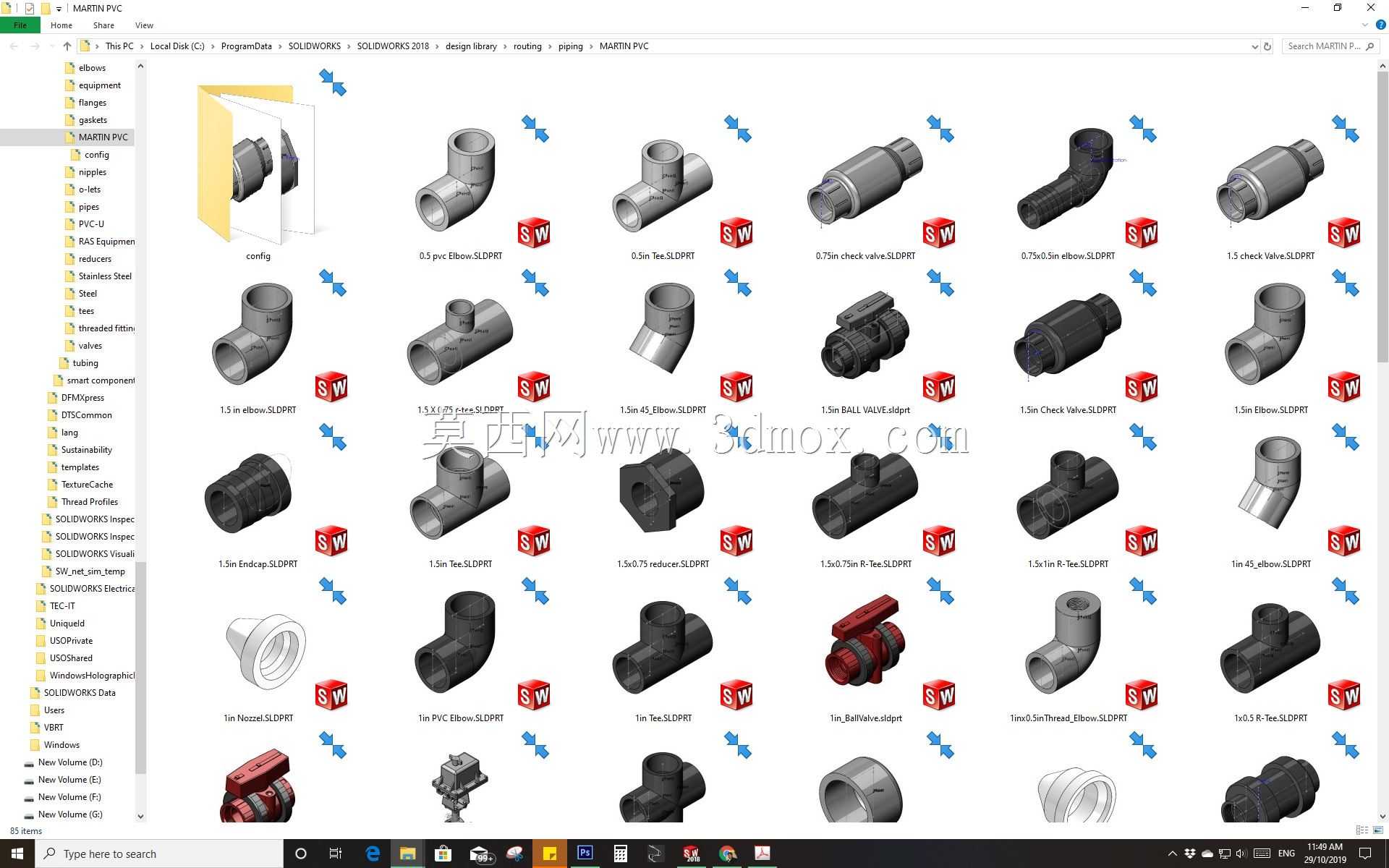

　　做三维建模的时候，这个构件的建模逻辑其实很有代表性，先通过扫描特征做出整体的流道基体，扫描路径的转角半径要根据通径大小匹配，常规工况下转弯半径取通径的1.5倍就能兼顾流阻和安装空间的平衡，如果是输送高粘度流体或者含固体颗粒的介质，还要适当加大转弯半径减少磨损。两端的连接止口要和适配的管路外径做公差匹配，根据连接方式的不同预留对应的安装间隙，比如采用粘接连接的话要留0.1到0.2mm的涂胶间隙，采用卡套连接的话外壁粗糙度要控制在Ra1.6以下保证密封效果。建模过程中要注意内壁和外壁的曲率要保持同心，避免出现局部壁厚偏差过大的问题，很多新手做这类弯管模型的时候容易出现转角内侧壁厚过厚、外侧壁厚过薄的问题，实际生产出来就会出现外侧承压不足、内侧材料冗余的缺陷。

　　从安装边界来看，这类弯管构件的两个接口端面是垂直关系，排布管路的时候要提前预留出弯管的转弯空间，不能让弯管的外壁和周边的设备构件、墙体结构产生干涉，尤其是在密集管路排布的场景下，要提前在三维装配体里做干涉检查，确认弯管的安装操作空间足够，比如采用法兰连接的话要预留出螺栓紧固的操作空间，采用焊接连接的话要预留出焊枪的作业位置。另外在管路应力计算的时候，要把弯管位置作为应力校核的重点节点，因为管路热胀冷缩产生的位移、流体水锤产生的冲击载荷都会首先作用在弯管位置，必要的时候要在弯管附近加装管夹固定，避免长期振动造成接头松动漏液。

　　实际选型的时候，要根据输送介质的特性、工作压力、工作温度来匹配对应的材质，比如输送常温清水可以用普通PVC或者铸铁材质，输送腐蚀性化工介质就要用衬氟或者不锈钢材质，输送高温高压蒸汽就要用合金钢材质，不管选用哪种材质，这个弯管的核心结构逻辑都是一致的，就是通过顺滑的圆弧流道完成管路的90度转向，同时保证足够的结构强度和密封可靠性。很多人觉得这类基础管路构件没什么设计含量，实际在工程现场，80%以上的管路漏点都出在这类转向连接件的位置，要么是选型时转弯半径选小了流阻过大造成振动，要么是安装时连接段插入深度不够造成脱落，要么是建模时壁厚不均造成局部承压不足，只有把每个基础构件的结构细节做扎实，整个管路系统的长期运行稳定性才能有保障。
