户外斜顶式自行车停放支架结构

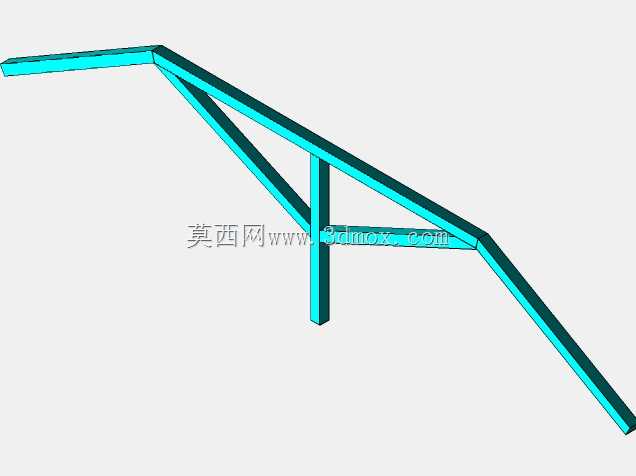

　　这款结构主要应用于城市公共区域、商业园区、住宅小区的户外非机动车停放场景，核心作用是为自行车提供有序的停放卡位，同时集成顶部遮雨遮阳的防护功能，解决露天停放时车辆日晒雨淋、停放杂乱的实际问题。从结构组成来看，整体采用框架式受力设计，底部为矩形闭环支撑底架，两侧采用A字型斜撑立柱结构，相比单立柱设计，A字型支撑能够将顶部荷载均匀分散到底部框架的四个接触端点，在户外遇到大风、顶部积雪等工况时，抗侧翻、抗形变能力更强，无需额外做混凝土浇筑固定也能保证足够的放置稳定性，适配平整硬化的水泥、沥青铺装地面安装。顶部的遮雨棚框架采用桁架式斜向排布，主骨架沿棚体坡度方向通长布置，中间设置多道横向连接杆件分散棚面荷载，棚面采用倾斜角度设计，

　　坡度控制在12度到18度之间，既能够保证雨水快速沿坡面滑落不积水，也不会因为坡度过大导致整体结构高度过高、增加风阻。停放卡位部分设置在棚体下方的横梁上，采用等间距排布的卡位托杆，每个卡位对应一辆自行车的前轮卡位位置，托杆向外伸出的长度刚好能够卡住自行车前轮轮圈位置，避免车辆停放时倾倒，同时相邻卡位的间距控制在650mm，符合常规自行车的车身宽度需求，既不会因为间距过小导致取放车辆时剐蹭相邻车辆，也不会因为间距过大浪费停放空间。设计过程中优先考虑了型材的通用适配性，所有框架杆件均采用常规规格的方形金属管材，焊接节点处做了斜角补强处理，避免直角焊接处出现应力集中导致长期使用后焊缝开裂，整体结构没有复杂的异形加工件，

　　生产时仅需完成管材切割、焊接、表面喷涂防腐处理即可，加工门槛低，现场安装时仅需按照底架、立柱、顶架、卡位杆的顺序拼接，无需大型吊装设备，两个施工人员即可完成整组结构的组装作业。从安装边界来看，整组结构的长度适配4辆自行车同时停放，整体占地宽度约1.8米，长度约2.6米，顶部棚体的最高点距离地面高度约2.2米，最低点距离地面高度约1.9米，既能够保证成年人在棚下取放车辆时不会碰头，也不会因为高度过高导致棚体侧面飘雨打湿车辆。结构的表面处理采用户外级粉末喷涂，紫色的涂层既能够起到金属基材防锈防腐的作用，在户外公共区域也有较高的辨识度，方便骑行人员快速找到停放点位。实际使用过程中，卡位托杆的角度略微向上倾斜5度，

　　车辆推入卡位后前轮会被托杆自然限位，无需额外加锁固定也不会自行滑出，取车时仅需将车辆向后拉出即可，操作顺畅无卡顿。顶部棚面可根据实际使用需求搭配阳光板、彩钢板或者耐力板等不同材质的面板，框架上预留了面板安装的固定孔位，无需现场二次钻孔即可完成面板装配，适配不同区域的预算和使用场景需求。两侧的A字型支撑立柱没有额外外凸的构件，不会占用棚体两侧的通行空间，底架的杆件全部贴近地面布置，不会形成凸起的绊脚结构，在人流较大的公共区域使用时能够避免通行磕碰的安全隐患。
