工业级塑料破碎处理设备结构设计

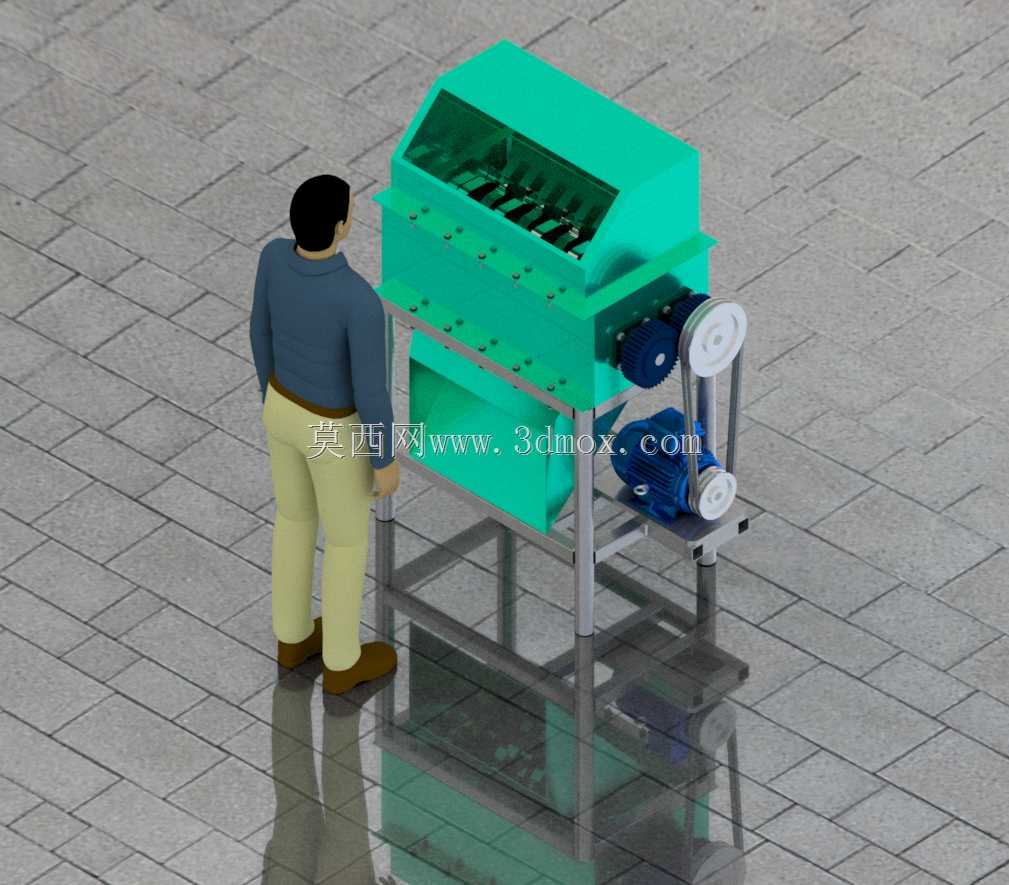

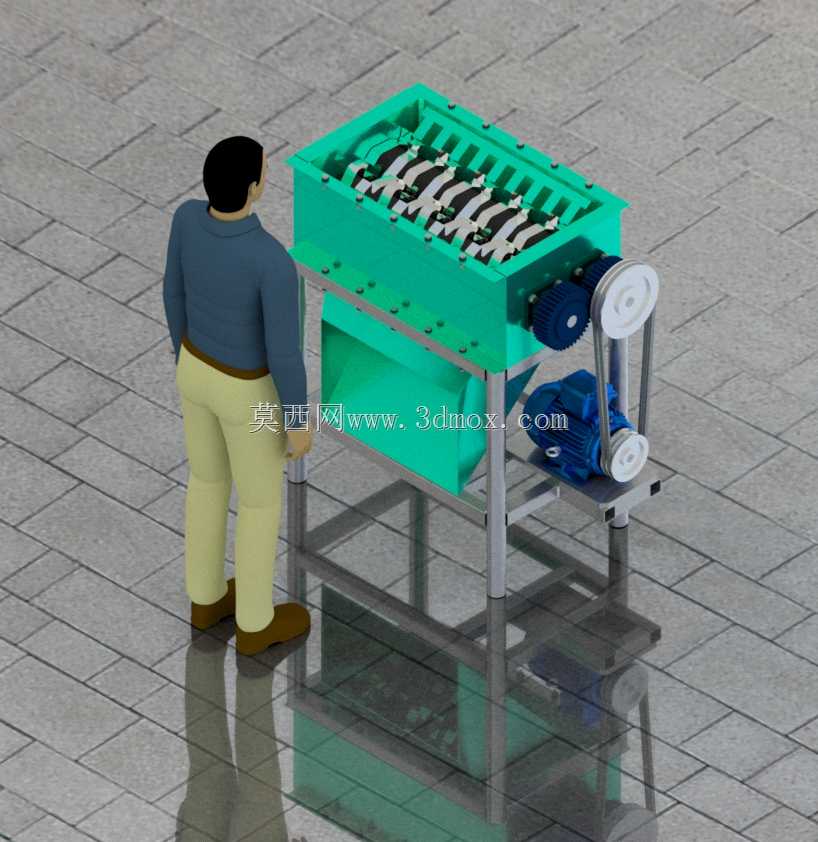

　　设备整体操作面高度匹配成年操作人员站立作业的人机工程要求，进料口边缘距离操作地面高度控制在1.1m左右，操作人员无需过度抬臂即可完成常规进料操作，降低长时间作业的疲劳度。破碎腔作为设备的核心功能单元，采用上宽下窄的楔形腔体结构，腔体内壁铺设耐磨衬板，可通过螺栓快速拆卸更换，长期作业出现磨损后无需整体更换腔体，仅需更换对应位置衬板即可降低维护成本；腔体内平行排布多组动刀轴，刀轴上安装可拆卸式硬质合金刀片，刀片采用交错角度排布，转动过程中可形成多组剪切咬合面，对进入腔体的塑料物料形成持续的剪切、撕扯破碎作用，相比单轴破碎结构，多刀轴交错排布的设计可有效避免大块塑料在腔体内卡料空转的问题，针对厚度不超过20mm的硬质PP、PE类塑料件，这款塑料破碎处理设备的三维结构设计，核心面向工业固废处理场景下的硬质塑料破碎工序，可适配中小型再生资源加工车间、注塑生产边角料回收工位的日常作业需求，能够对常规厚度的热塑性塑料块材、注塑浇口废料、废弃塑料壳体类物料进行粗碎处理，将大块物料破碎至粒径均匀的小块料，方便后续的输送、清洗与熔融再加工工序开展。从整体结构布局来看，设备采用立式分层设计，上层为进料与破碎作业腔，中部设置动力传动单元，下层配套接料集料结构，整体通过方管焊接机架承载所有功能部件，机架底部预留水平调节脚座安装位，可适配车间不同平整度的地面安装需求，安装时无需额外浇筑混凝土基础，仅需保证机架四个支撑点水平度偏差不超过2mm/m即可稳定运行，

　　单次通过即可完成破碎作业，无需反复回料。动力传动部分采用电机与皮带轮减速的传动结构，驱动电机安装在机架侧方的可调式安装座上，安装座预留长条形调节孔，可通过调整螺栓位置改变电机与从动轮的中心距，实现三角皮带张紧度的快速调节，日常维护时无需拆解其他部件即可完成皮带更换与张紧调整；大小皮带轮的传动比经过匹配计算，可将电机输出转速降至刀轴作业所需的合理转速区间，既保证刀轴有足够的剪切扭矩应对硬料冲击，也避免转速过高导致的物料飞溅、刀片异常磨损问题，传动轮外侧配套全封闭安全防护罩，防护罩采用薄钢板折弯成型，通过螺栓固定在机架上，可完全覆盖传动部件的旋转区域，避免作业过程中人员误触、杂物卷入引发的安全风险。设备上层进料腔顶部设置透明观察视窗，

　　采用高强度透明工程板材制作，作业过程中可直接观察腔体内的物料破碎状态，无需打开腔盖即可判断是否存在卡料、刀片异常磨损等问题，视窗通过快拆压条固定，出现刮花、破损后可快速更换；破碎腔下方设置倾斜导料板，破碎完成的物料可顺着导料板滑入下层集料区域，导料板倾斜角度设置为35度，可保证破碎后的塑料颗粒依靠自重顺利滑落，不会在腔体内积料，导料板表面同样做耐磨处理，应对物料长期冲刷的磨损问题。从安装边界来看，设备整体占地尺寸控制在1.2m*0.8m的矩形范围内，机架上方除进料口预留操作空间外，侧方传动区域预留不小于0.5m的维护操作空间，即可满足日常检修、部件更换的空间需求；设备运行过程中动载荷较小，配套的减震垫可有效吸收刀轴转动带来的振动，

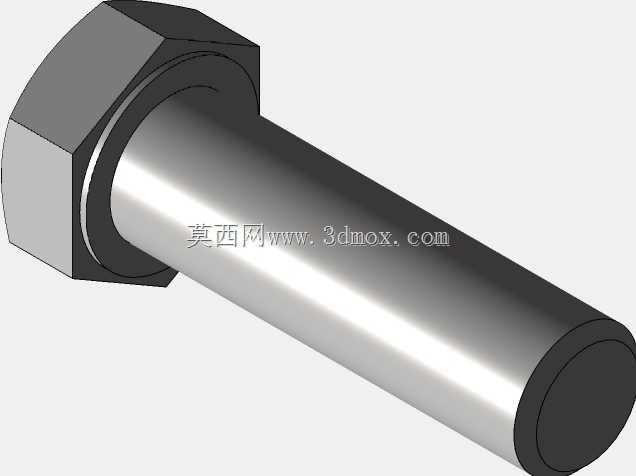

　　不会对周边相邻的其他作业设备造成振动干扰。在细节设计上，所有外露的旋转部件、传动连接部位均设置安全防护结构，设备各连接螺栓均采用防松垫圈配套锁紧，应对破碎作业过程中的持续振动工况，避免螺栓松动引发的部件移位问题；刀轴两端采用带座轴承支撑，轴承座设置注油嘴，可定期加注润滑脂，延长轴承使用寿命，轴承座与机架的连接位置设置定位台阶，装配时可快速实现刀轴的同轴度找正，降低装配调试的难度。这款设备的结构设计充分考虑了中小型塑料回收、注塑生产场景的实际使用需求，没有冗余的复杂结构，所有功能部件均围绕破碎作业的稳定性、维护便捷性做优化，既能够满足连续作业的可靠性要求，也能降低日常使用的维护成本与操作门槛，对应的三维模型完整还原了设备的所有结构细节，包括各部件的装配关系、连接方式、安装预留位等参数，可直接作为同类设备结构优化、非标定制设计的参考依据，设计人员可根据实际处理的物料特性、产能需求，对刀轴数量、刀片排布角度、电机功率等参数做针对性调整，快速衍生出适配不同工况的破碎设备方案。
