水利渠道用平面滑动式检修闸门结构设计

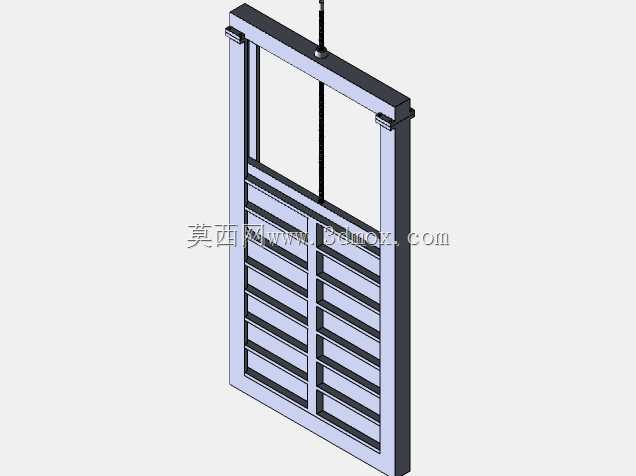

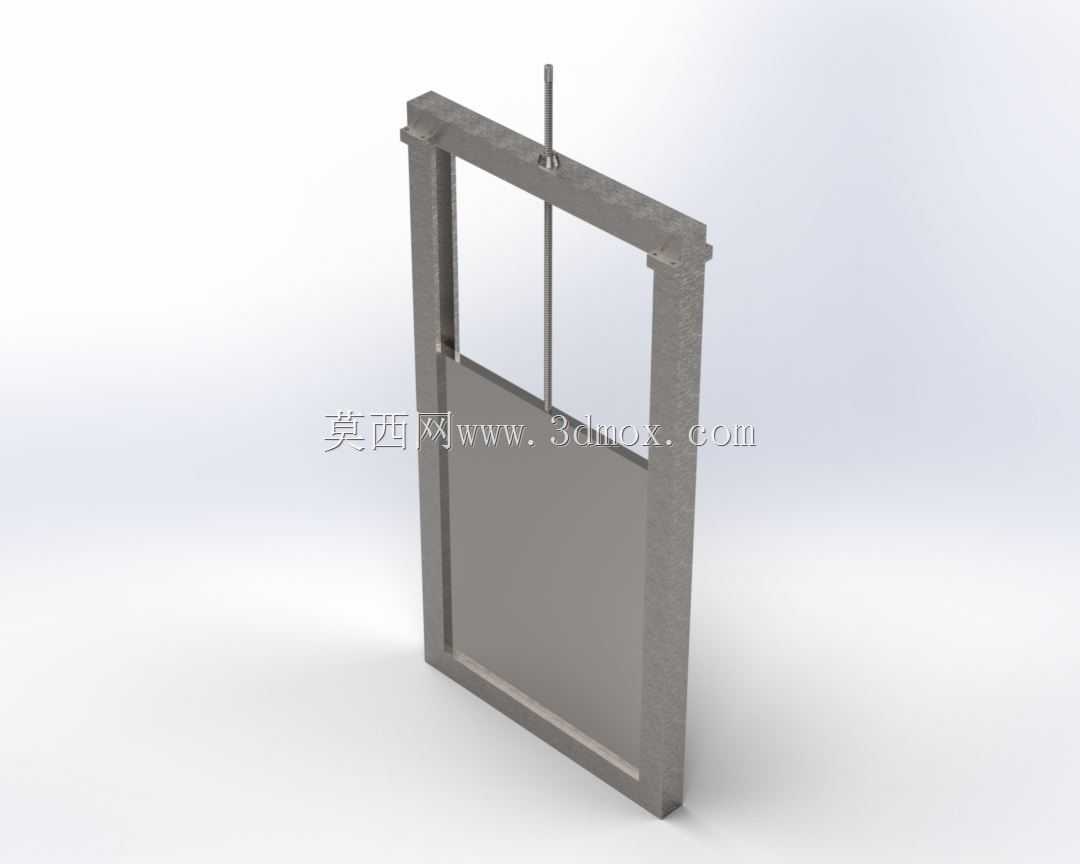

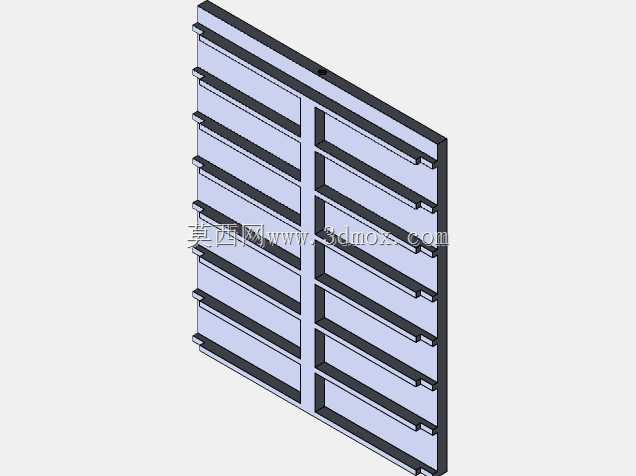

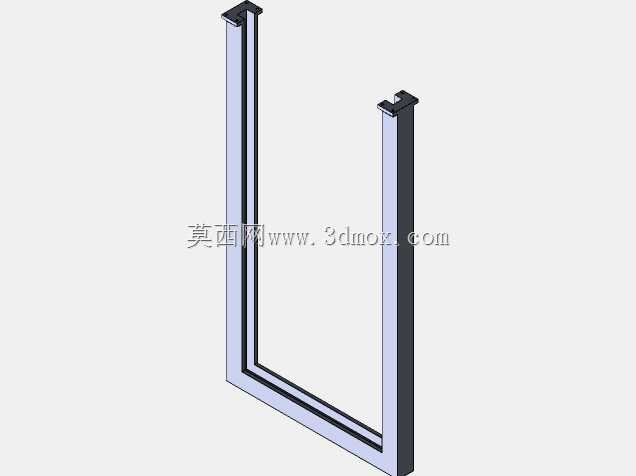

　　在市政给排水、灌区输水、小型水利枢纽的输水廊道与渠道节点中，检修闸门是实现局部流道截流、为下游设备检修提供干作业环境的核心水工构件，本次设计的平面滑动式检修闸门，主要适配净宽1.2m、设计水头3m以内的中小型输水渠道，可在日常运维阶段快速切断流道水流，避免检修作业时带水操作的安全风险。从结构设计逻辑来看，该闸门采用整体式门叶加两侧嵌入式导轨的布局，门叶主体采用等厚钢板拼焊成型，迎水面设置横向加劲肋，肋板间距按照均布水压力作用下的薄板挠度限值计算确定，保证在满水头作用下门叶最大变形量不超过1/1000门宽，避免因变形过大导致止水橡皮磨损漏水。两侧的门槽导轨采用预埋式槽钢构件，导轨与门叶侧边的滑动接触面设置聚四氟乙烯耐磨衬板，

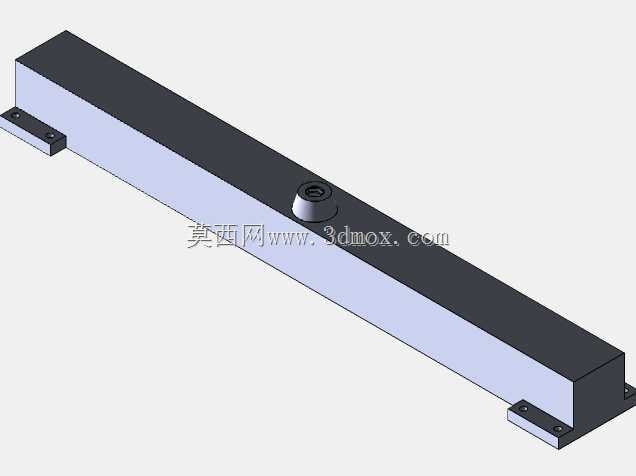

　　降低启闭过程中的滑动摩擦阻力，同时减少金属构件直接接触产生的锈蚀卡滞问题。闸门的启闭采用顶部中心直连的液压推杆驱动，推杆连接点设置在门叶重心的竖直轴线上，避免启闭过程中门叶出现偏卡，驱动端的安装基座与门槽顶部的混凝土预埋钢板通过螺栓连接，安装时需要保证推杆的轴线与门叶滑动方向完全平行，同轴度公差控制在2mm以内，防止长期偏载导致推杆密封件磨损漏油。从安装边界条件来看，门槽整体的外轮廓宽度为1.5m，高度方向总尺寸为2.2m，门叶的最大提升行程为1.3m，安装时需要在渠道两侧的混凝土侧壁预留对应尺寸的门槽凹槽，凹槽的垂直度公差需满足每米偏差不超过1mm，底部设置与门叶匹配的止水门槛，门槛表面的平面度公差控制在0.5mm以内，

　　保证门叶落位后底部止水橡皮能够完全贴合，无局部间隙。在功能特性上，该闸门设置了上下两道止水结构，底部采用实心橡胶止水条，侧边采用P型止水橡皮，当门叶完全落位后，水压力会将止水橡皮压紧在门槽埋件表面，水头越高密封压紧力越大，无需额外设置压紧机构即可实现可靠止水。门叶顶部设置了机械锁定销孔，当闸门提升至全开位置时，可插入锁定销将门叶固定在门槽顶部，避免液压系统失压导致门叶意外坠落，保障渠道通水时的过流安全。设计过程中针对门叶的受力状态做了多工况校核，包括全关挡水时的均布水压力、启闭过程中的动摩擦阻力、以及局部杂物卡滞时的瞬时过载载荷，门叶主体板材的厚度选取预留了1.5倍的安全裕度，即使在渠道内存在少量泥沙淤积的工况下，

　　也能保证结构强度满足使用要求。导轨的滑动面设置了注油通道，运维阶段可定期注入润滑脂，减少衬板磨损，延长构件的使用寿命，整体结构无复杂的传动构件，现场安装调试难度低，后期运维更换易损件无需大型吊装设备，适配中小型水利项目的运维条件。在实际应用场景中，这类闸门通常设置在泵站进水口、渠道分水口、以及输水管道的检修节点处，当需要对下游的水泵、管道或者渠道衬砌进行检修时，关闭该闸门即可截断上游来水，将作业段内的余水排空后开展干地施工，相比传统的叠梁闸门，该整体式平面闸门的启闭速度更快，止水效果更好，操作流程更简便，单人即可完成启闭操作，无需多人配合搬运叠梁块。设计时还考虑了冬季低温工况的使用需求，门叶与导轨的配合间隙预留了0.8mm的结冰膨胀余量，避免低温环境下缝隙内结冰导致门叶与导轨冻结无法启闭，同时在门叶底部设置了破冰棱结构，当水面存在薄冰时，门叶下落过程中可通过破冰棱将冰层压碎，保证闸门能够顺利落位到门槛位置。
