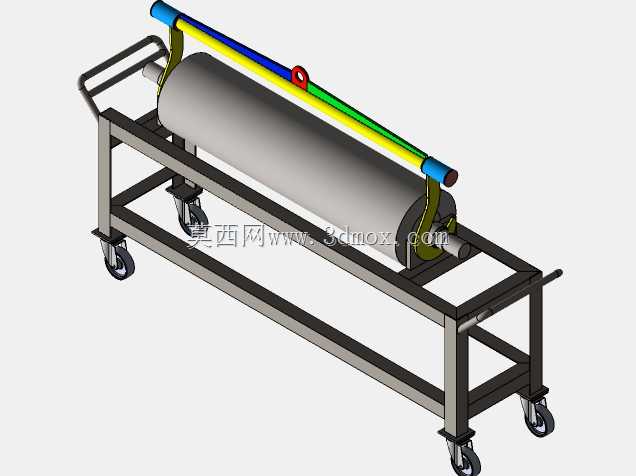

带移动推车的长辊类物料周转承载装置

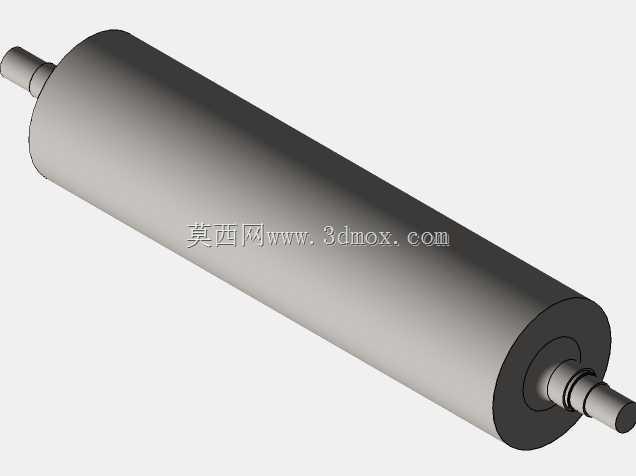

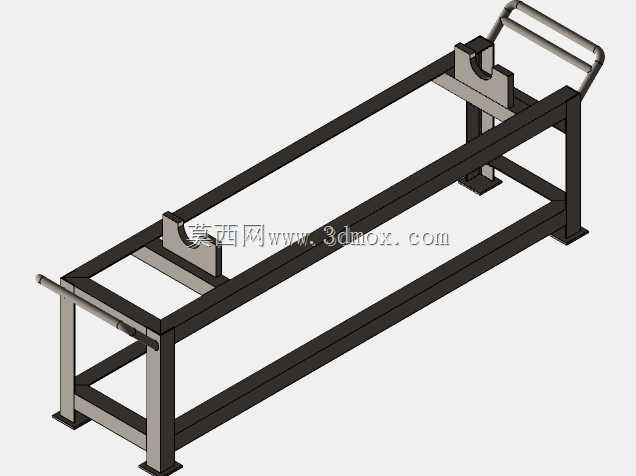

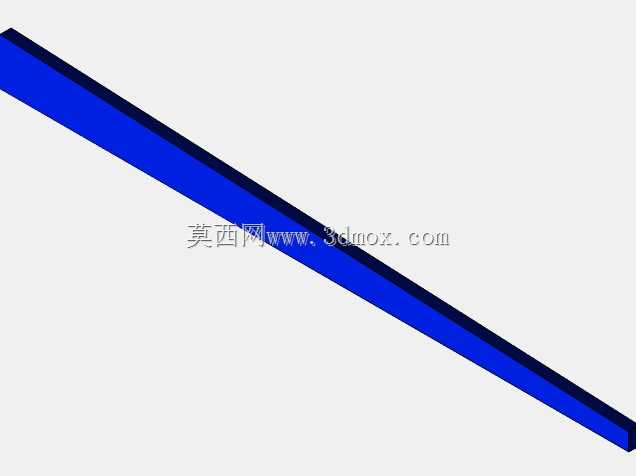

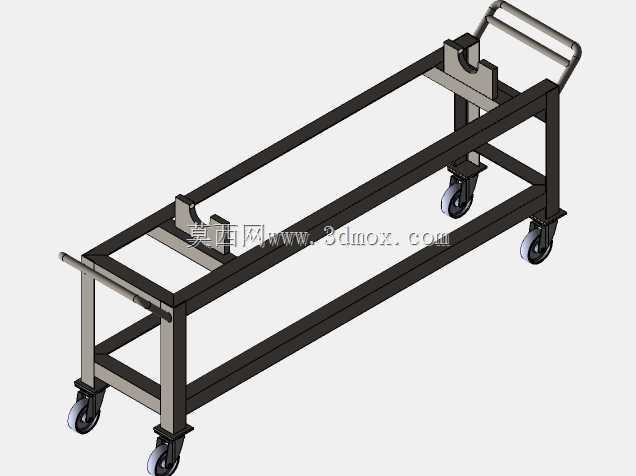

　　该装置的核心设计围绕长圆柱类辊状工件的车间内短距离转运、临时工位存放需求展开，在卷材加工、印刷包装、纺织印染、辊轴生产类车间场景中，这类长径比偏大的圆柱形工件一直存在转运易磕碰、放置无稳定支撑、移动时易滚落的痛点，常规的平板推车无法适配圆柱面的支撑需求，容易出现工件滚动剐蹭表面、重心偏移侧翻的问题，这套带专属支撑结构的移动承载架正是针对这类场景做的定向结构优化。从结构组成来看，底部采用矩形钢管焊接的框架式承载底盘，框架的纵梁与横梁采用等截面方管拼接，焊接位置做了45度坡口处理保证连接强度，框架整体的长宽尺寸根据常规长辊类工件的长度范围做了适配，长度方向预留出两端支撑座的安装位置，宽度方向控制在单人可推行的合理范围内，

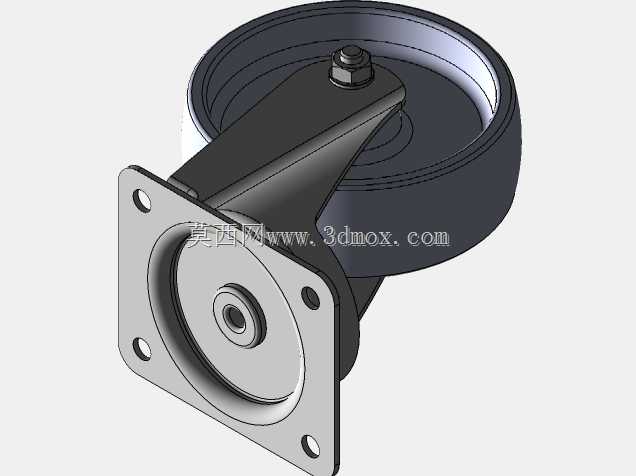

　　避免过宽导致车间通道通行受阻。底盘下方四个角位置安装了万向脚轮，其中两个带刹车制动结构，脚轮的安装座采用加厚钢板焊接在底盘框架的下表面，螺栓连接位置预留了调节余量，可根据地面平整度微调脚轮高度，保证四个轮组同时着地受力，避免推行过程中出现晃动。底盘上方的两端设置了仿形支撑座，支撑座的弧形接触面贴合圆柱工件的外圆面，接触位置衬有软性耐磨垫层，避免金属硬接触划伤工件表面，支撑座与底盘框架采用螺栓可拆卸连接，可根据不同直径的辊类工件更换对应弧度的支撑块，拓展装置的适配范围。装置的一端设置了倾斜的推拉手把，手把采用圆管弯折成型，高度符合人体工程学的推行受力位置，手把表面做了防滑处理，方便操作人员握持施力。

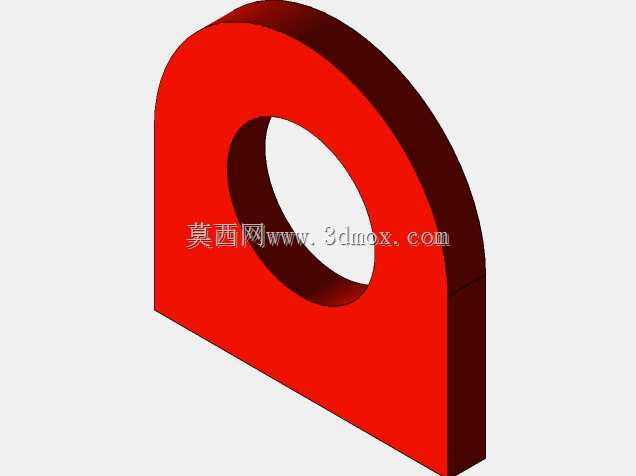

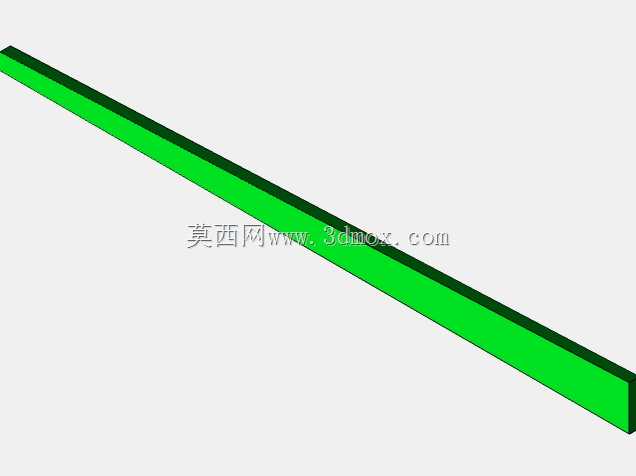

　　框架侧面额外设置了多色分段的防护杆结构，防护杆通过端部的连接座固定在两端支撑座的外侧，高度高于承载工件的最高点，一方面可以在工件意外滚落时起到阻挡防护作用，另一方面不同颜色的分段可以直观标识装置的额定承载上限、适配工件类型，方便车间现场的目视化管理。从安装边界来看，整套装置的总高度控制在普通成年人腰部位置，方便操作人员装卸工件时不用过度弯腰或抬手，推行时的视线不会被装置本身遮挡，可清晰观察前方通道情况；装置的转弯半径适配车间内1.2米宽的常规人行通道，脚轮的滚动阻力经过适配，单人即可推动满载状态的装置移动，不需要额外的辅助动力。在设计过程中，框架的受力做了针对性的仿真校核，当承载额定重量的长辊工件时，

　　底盘框架的最大挠度控制在允许范围内，不会出现长期使用后框架变形的问题；支撑座的位置经过重心计算，保证工件放置后整体重心落在四个脚轮围成的支撑面中心位置，即使在车间地面有轻微坡度的情况下，也不会出现重心偏移侧翻的风险。防护杆的连接位置做了防松处理，避免长期推行震动导致连接螺栓松动脱落，防护杆本身的强度可承受工件滚落时的瞬时冲击力，不会出现变形断裂的情况。这套装置区别于通用平板推车的核心点，在于针对圆柱类长工件做了专属的支撑与防护设计，不需要额外捆绑固定即可稳定放置工件，装卸工件的效率相比通用推车提升明显，同时避免了工件转运过程中的表面磕碰损伤，适合在多工序之间的工件周转、线边临时存放场景使用，也可作为长辊类工件的检测、装配辅助工装使用，在支撑座位置加装定位块后，还可适配特定规格的辊轴类零件的定点存放，实现车间物料的定置管理。
