卧式罐体配套支撑机架结构设计

　　这套结构的核心应用场景集中在中小型卧式储料罐体的现场安装配套环节，常见于食品加工原料暂存、化工助剂中转、环保水处理药剂存储这类对罐体安装稳定性有明确要求的工况，区别于立式罐体的直连基础安装方式，卧式罐体因为自身圆柱面的形态特性，无法直接落地固定，必须依托配套的支撑机架完成载荷传递、位置固定，同时预留出罐体底部管路接驳、检测元件安装的操作空间。从实际用途来看，这套支撑结构需要承担三部分核心作用：首先是承重，要把满载状态下罐体的总重量均匀传递到地面安装基础，避免局部应力集中导致罐体变形或者基础沉降不均；其次是限位，要限制罐体在水平、垂直方向的位移，尤其是在配套有进料冲击、设备周边振动传导的工况下，防止罐体出现偏移、倾覆风险；最后是空间预留，架体的分层设计要给罐体底部的阀门、液位检测元件、输送管路留出足够的安装与操作空间，不需要额外抬高基础就能完成日常的检修、元件更换作业。

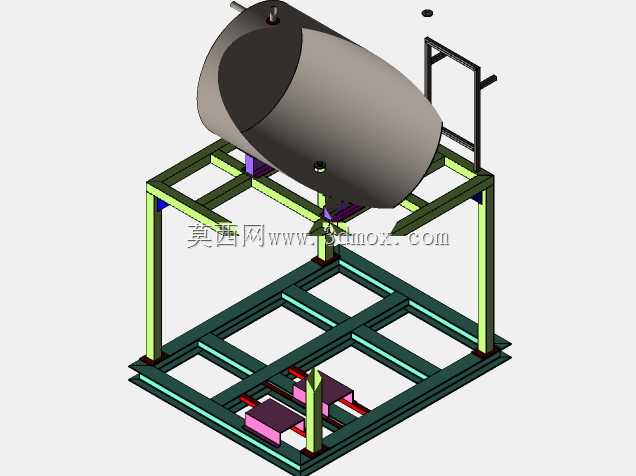

　　从功能特性上看，这套结构采用了分层框架的设计逻辑，底部是方形的落地主框架，采用矩形型钢焊接成型，框架内部设置了多道横向与纵向的加强梁，把整个底部支撑面分割成多个受力单元，既可以提升架体整体的抗扭刚度，也能在底部预留出安装附属模块的空间，比如图中底部预留的紫色安装位，就可以用来固定称重传感器模块、出料管路的固定支架或者伴热管线的排布槽位。上层的支撑框架通过四根垂直布置的立柱与底部框架连接，立柱与上下框架的连接位置都设置了加强筋板，避免焊接位置出现应力集中导致的开裂问题，上层框架的横梁上设置了与罐体外径匹配的弧形支撑座，支撑座与罐体接触的位置可以加装橡胶缓冲垫，既可以增大接触面积降低局部压强，也能吸收罐体运行过程中产生的微小振动，避免刚性接触带来的磨损。架体一侧还设置了小型的爬梯与护栏结构，方便操作人员爬到罐体顶部完成进料口操作、仪表校准这类高空作业，不需要额外搭配移动梯具，提升现场操作的便利性与安全性。

　　在设计思路上，这套结构优先考虑了安装适配性与加工便捷性，所有的架体构件都采用标准规格的型钢加工，不需要定制特殊截面的型材，普通的机械加工厂就可以完成下料、焊接、涂装的全流程加工，降低生产制造成本。设计过程中首先根据罐体的满载总重量、外径尺寸、长度参数确定了主框架的型钢规格，立柱与主横梁采用壁厚更大的矩形管，次要的加强梁采用规格稍小的型材，在保证整体结构强度满足载荷要求的前提下，尽可能降低架体自身的重量，减少材料消耗。支撑座的弧形弧度完全匹配罐体的外圆弧度，安装时可以保证罐体与支撑座完全贴合，避免出现点接触或者线接触导致的局部应力过大问题，同时支撑座与上层横梁的连接采用螺栓固定的方式，后期如果更换同吨位不同外径的罐体，只需要更换对应的弧形支撑座就可以适配，不需要重新加工整个架体，提升结构的通用适配性。

　　从外形尺寸与安装边界来看，整个架体的占地尺寸略大于罐体的直径与长度，底部框架的四个角都设置了安装脚板，脚板上开有地脚螺栓固定孔，安装时只需要在地面按照孔位打好膨胀螺栓就可以完成架体的固定，不需要做复杂的混凝土基础，适合在车间内部的平整地面上快速安装。架体的整体高度设计兼顾了底部操作空间与顶部操作的便利性，底部框架距离地面的高度足够让操作人员弯腰完成底部阀门的开关、管路的接驳操作，上层罐体的顶部距离地面的高度控制在普通人站在地面或者配套的小爬梯上就可以操作的范围，不需要搭建过高的操作平台。架体的侧边预留的爬梯宽度符合人体工程学要求，踏步间距控制在常规的操作舒适区间，侧边的护栏高度满足安全防护的标准要求，避免操作人员在顶部作业时发生坠落风险。另外在设计时也考虑了运输的便利性，整个架体可以拆分成底部框架、立柱、上层框架、爬梯护栏几个模块，运输时可以拆分堆叠，到现场之后再通过螺栓拼接组装，降低运输过程中的体积占用，也方便在空间狭小的车间内部完成转运与安装，不需要大型吊装设备配合，几个人就可以完成组装与罐体的就位作业。
