20x40cm多边形水冷散热板结构设计

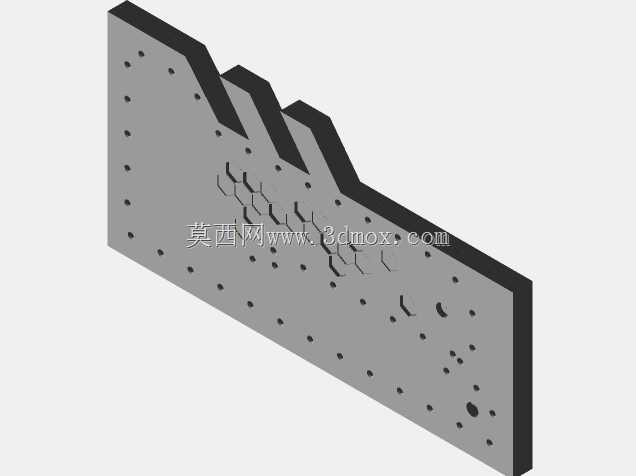

　　这款水冷散热板的设计，最初是针对桌面级CNC加工设备主轴长时间高负载运行的散热需求做的定制化结构，实际应用中也可适配同尺寸规格的激光加工头、功率电子模组等需要持续均温散热的工况场景。从结构布局来看，整体采用20x40cm的矩形基底做异形切边处理，边缘的阶梯状斜切结构并非造型装饰，而是为了适配安装位周边的走线槽、固定压条的避让需求，避免安装时与周边的机架型材、管线接头产生干涉，安装边界完全贴合常规4040铝型材搭建的设备台面预留位，不需要额外做转接支架即可直接固定。板体表面密布的安装孔采用等距阵列排布，孔位公差按照IT7级加工精度预留，既可以适配不同规格的发热器件的固定需求，也能通过孔位快速定位水冷板与发热面的贴合位置，

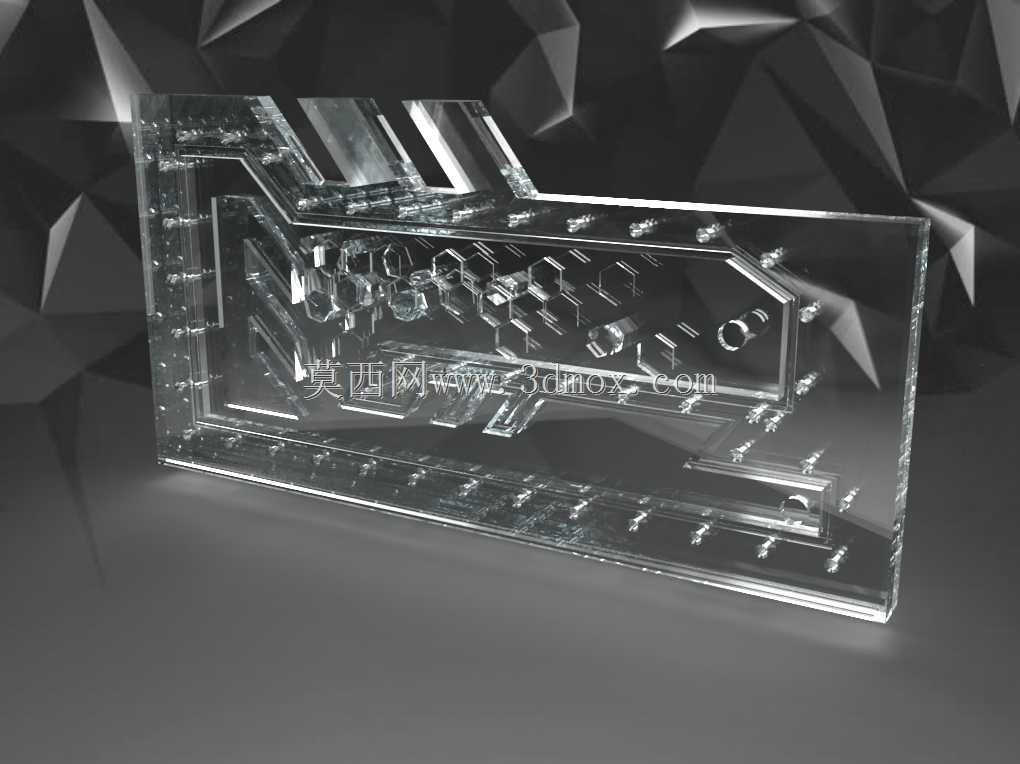

　　保证导热介质涂覆后接触压力均匀，避免局部气隙影响散热效率。板体内部的流道采用多边形迂回布局，区别于常规的直槽式流道，这种多边形弯折的流道路径可以延长冷却液在板内的停留时间，同时让冷却液在弯折处形成局部紊流，打破层流边界层的热阻，提升整体换热效率，流道的进出口位置预留了标准快插接头的安装沉孔，可直接对接常用的8mm、10mm水冷管路，不需要额外做接头转接。设计过程中优先考虑了加工可行性，整体板体采用整块6061铝合金铣削加工成型，没有复杂的拼接结构，避免了焊接带来的变形与漏液风险，板体厚度方向预留了足够的密封余量，流道顶部采用盖板钎焊密封，表面做硬质阳极氧化处理，既可以提升表面耐腐蚀性能，也能降低表面粗糙度，

　　保证与发热器件的贴合平整度。从实际使用场景来看，这款水冷板可以覆盖150W-400W区间的持续发热功率散热需求，在室温25℃、冷却液流量2L/min的工况下，可将发热面的最高温度控制在45℃以内，温差控制在3℃以内，满足精密加工设备、小功率激光模组、DIY数控设备的散热需求。板体边缘的异形切边角度经过多次调整，既保证了安装避让的需求，也没有过多削减板体的有效散热面积，切边位置的厚度与主体保持一致，避免结构应力集中，在长期受管路拉扯、设备振动的工况下不会出现开裂变形。表面的安装孔分为两类，一类是贯穿的固定孔，用于将水冷板锁紧在设备安装台面上，孔位周边做了沉头处理，锁紧后螺丝头不会突出板体表面，避免影响发热器件的贴合；

　　另一类是盲孔定位孔，用于适配不同发热器件的定位销，安装时可以快速对位，不需要反复调整位置。流道的多边形结构设计也兼顾了流阻控制，在提升紊流效果的同时，没有过度增加流道的弯折阻力，常规的12V直流水泵即可驱动冷却液正常循环，不需要搭配高扬程水泵，降低了整套散热系统的成本与运行噪音。在安装边界的设计上，板体的四个角都做了R2的圆角处理，避免安装时划伤操作人员或者管线，板体的整体厚度控制在12mm，既保证了内部流道的通流截面积，也不会过多占用设备的安装空间，对于安装空间紧凑的小型数控设备、桌面级加工装置来说适配性更强。实际测试中，这款水冷板在连续8小时满负载运行的工况下，没有出现漏液、变形、散热效率衰减的问题，表面温度分布均匀，没有出现局部热点，完全满足常规工业级散热场景的使用要求。
