小型桌面级400mm行程数控雕刻加工设备

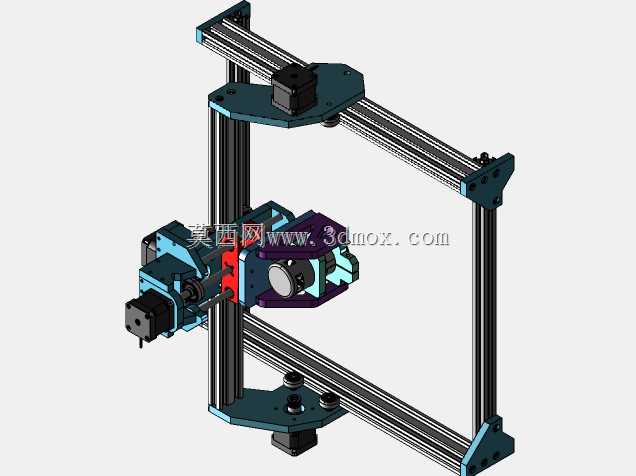

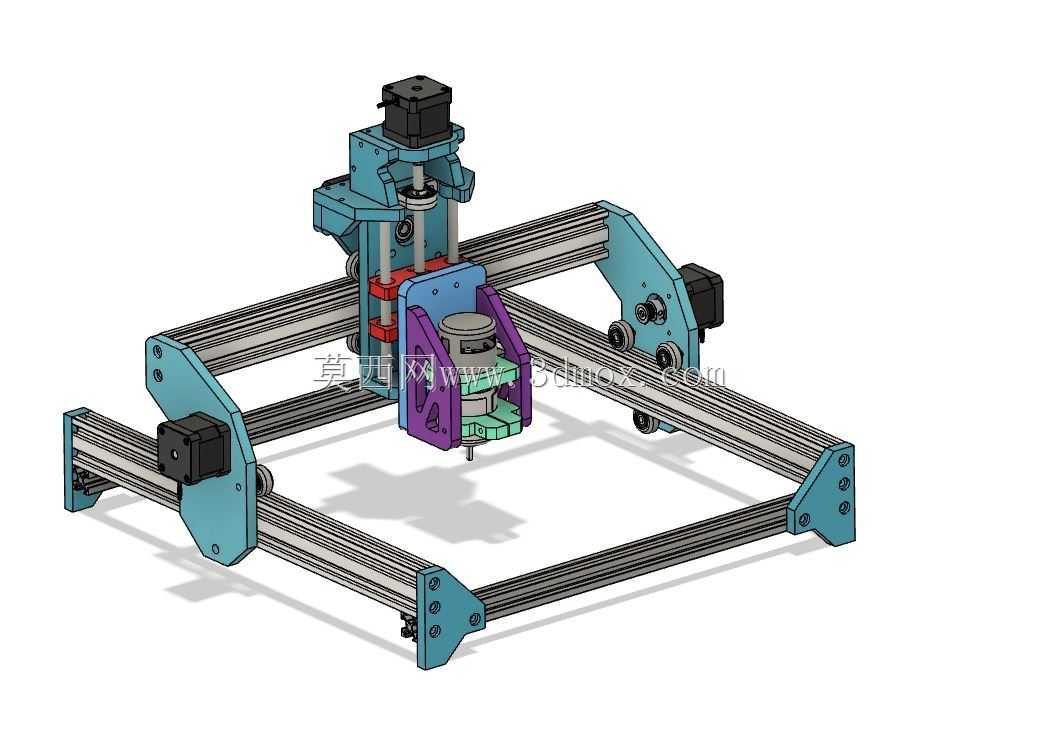

　　这款小型数控加工设备的有效加工行程覆盖400mm×400mm范围，主轴端预留775规格电机的安装位，整体机架采用工业铝型材拼接搭建，侧支撑板使用板材加工成型，兼顾结构刚性与组装便捷性，适合个人工作室、创客空间、小型加工点位的轻量加工场景使用。从实际应用场景来看，这类设备可覆盖软金属、亚克力、密度板、PCB板材等多种材料的雕铣作业，小批量手板制作、个性化文创产品加工、教学实训操作都能适配，相比大型工业数控设备，它的占地面积更小，对安装场地的承重、空间要求更低，普通工作台面即可完成部署，不需要额外做设备基础浇筑。设备的运动结构采用十字滑台布局，X轴双导轨平行布置在机架两侧，Y轴横梁搭载在X轴滑块上做横向移动，

　　Z轴主轴滑台挂载在Y轴横梁上完成垂直方向的进给，三个运动轴均搭配独立的步进驱动单元，传动路径上做了间隙补偿的结构预留，能保证小行程下的进给精度。设计思路上优先考虑了组装调试的便捷性，所有连接点位都采用标准紧固件拼接，没有复杂的焊接结构，普通机械从业者按照装配关系即可完成整机组装，侧支撑板的安装孔位做了同轴度公差约束，能保证两侧导轨安装后的平行度，避免运行过程中出现卡滞、爬行的问题。Z轴滑台的导向结构采用双光杆支撑，主轴安装座做了抱紧式结构设计，更换不同规格的主轴时只需要调整抱紧螺栓的锁紧力即可，不需要额外加工转接件，适配性更强。设备的走线槽沿着铝型材的槽道布置，所有驱动线缆都能隐藏在型材槽内，既避免加工过程中切屑、冷却液磨损线缆，

　　也能让整机外观更整洁。从安装边界来看，整机外轮廓尺寸控制在桌面设备的合理范围内，机架底部的四个角位预留了固定安装孔，可以根据使用需求选择直接放置在工作台面，或者通过螺栓锁紧在专用工作台上，运行过程中的振动幅度控制在合理区间，加工软质材料时不需要额外做减震处理。主轴部分的安装位做了同轴度定位设计，保证主轴轴线与工作台面的垂直度，避免加工过程中出现侧壁倾斜、雕铣深度不均的问题，Z轴的行程限位做了硬限位与软限位的双重预留，硬限位块安装在导轨两端，防止超程运行造成结构碰撞，软限位可以通过控制系统参数设置，适配不同长度刀具的加工需求。工作台面采用平整的型材拼接结构，预留了T型槽或者夹具安装的孔位，可以搭配通用台钳、真空吸附平台、

　　工件压板等多种装夹工具，不同形状的工件都能找到合适的装夹方式。传动部分的设计考虑了日常维护的便捷性，同步带或者丝杠的张紧结构都布置在易操作的位置，长时间使用出现传动间隙时，不需要拆解大量结构即可完成张紧调整，降低日常维护的难度。这类小型CNC设备在结构设计上没有追求过高的加工参数，而是平衡了加工能力、组装成本、占地面积三者的关系，对于需要小尺寸雕铣加工的场景来说，既不会出现加工能力不足的问题，也不会因为设备冗余造成成本浪费，三维建模过程中所有零件的装配关系都做了干涉检查，运动部件的全行程范围内都没有结构冲突，实际加工组装时可以直接参考模型的装配关系完成搭建，不需要额外做结构修正。机架的铝型材选型兼顾了刚性与重量，不会因为型材截面过大造成整机过重难以搬运，也不会因为型材截面过小导致加工过程中出现机架振颤，影响加工表面质量。侧支撑板的折弯或者铣削加工的公差要求在模型里做了明确的装配约束，安装导轨的基准面做了平面度要求，保证导轨安装后直线度符合运动要求。三个运动轴的电机安装位都做了定位止口，保证电机输出轴与传动部件的同轴度，减少传动过程中的噪音与磨损。
