600×800mm行程铝型材框架数控雕刻机结构

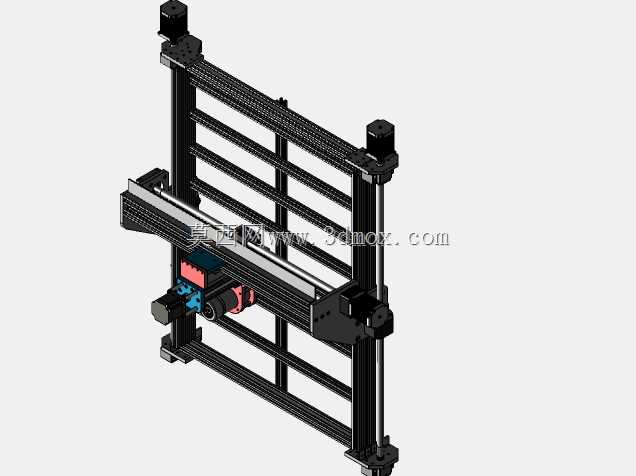

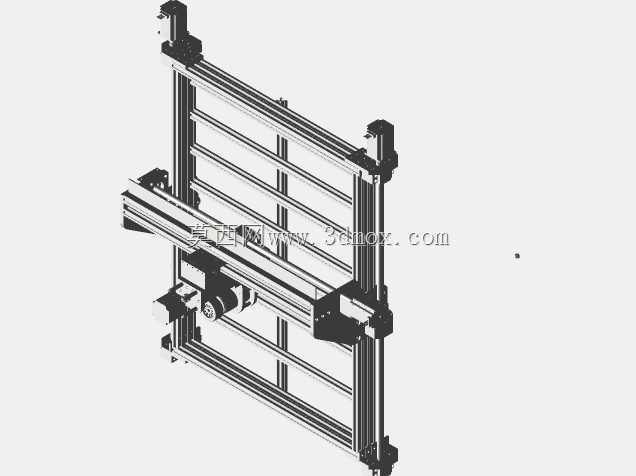

　　这款采用铝型材搭建主体框架的数控加工设备，有效加工行程覆盖60厘米宽度、80厘米长度区间，在桌面级小型数控加工场景中适配性极强，不管是个体手作工坊的非金属板材切割、浮雕加工，还是小型加工厂的软金属样件铣削、工装治具修配，都能匹配对应的加工需求。从结构设计逻辑来看，设备采用龙门移动式布局，加工台面固定在铝型材拼接的底座框架上，X轴传动组件沿底座两侧的平行导轨布置，带动龙门整体做横向进给，Y轴传动组件集成在龙门横梁上，搭载Z轴主轴滑台做纵向进给，这种布局的优势在于运动部件重量控制均衡，进给过程中的惯性负载更小，在常规进给速度下能保证足够的运动精度，同时铝型材框架的模块化拼接特性，也让设备的组装调试、后期维护更换配件的难度大幅降低，不需要大型焊接、机加工设备就能完成整机组装。

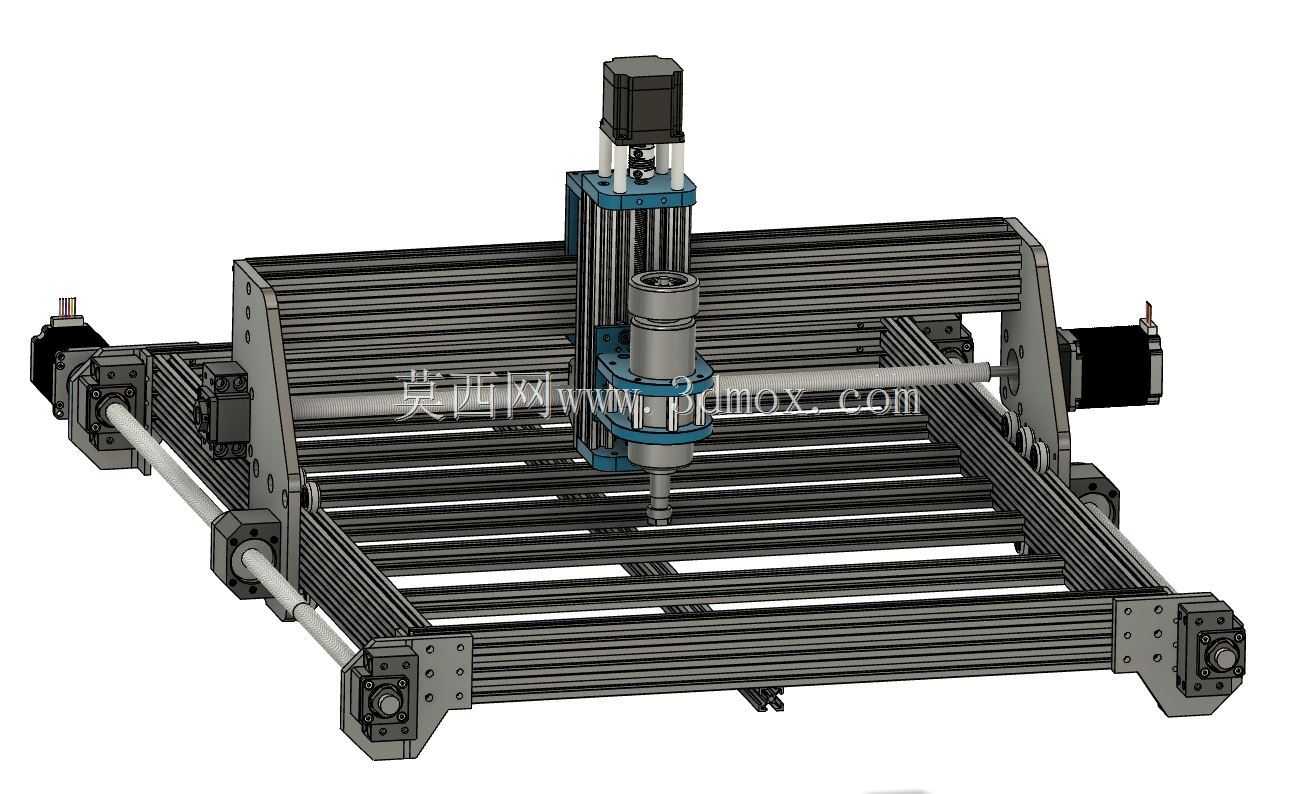

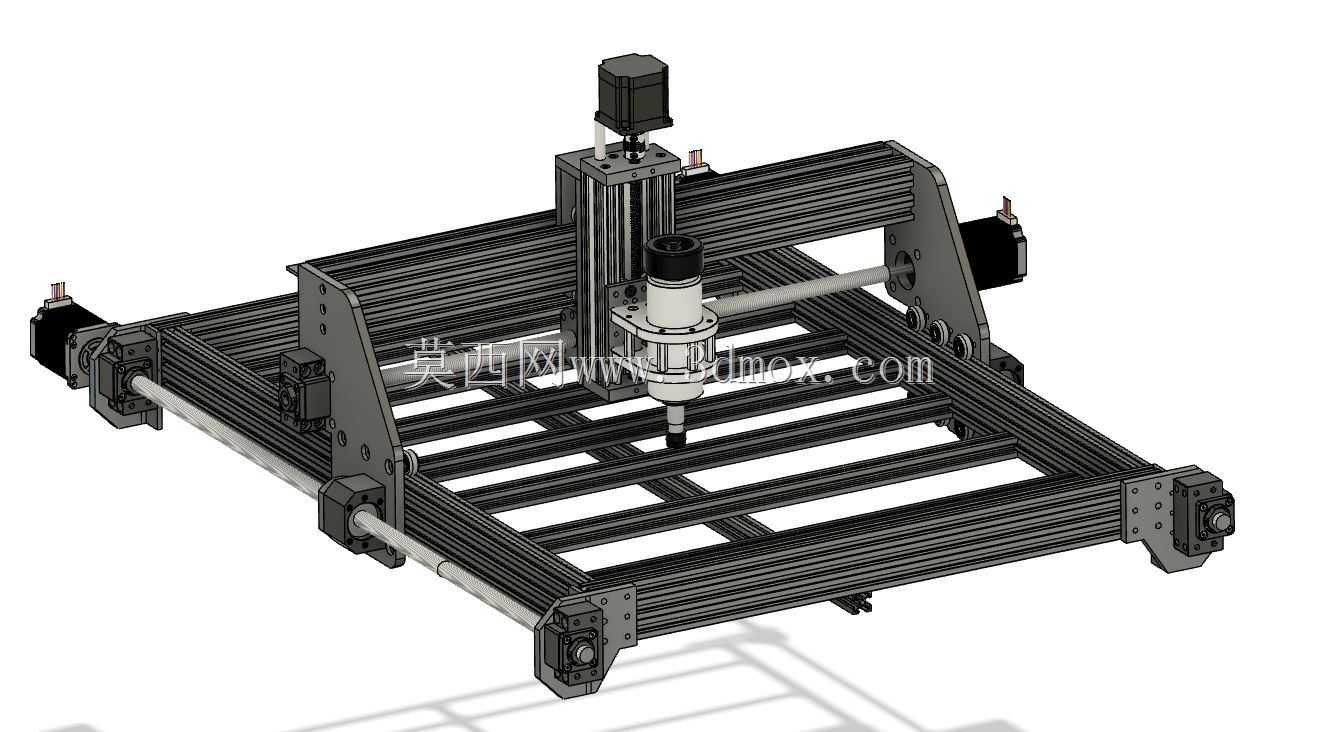

　　设备的Z轴滑台搭载高速电主轴作为加工执行端，主轴的垂直进给行程可以覆盖常规厚度的板材加工需求，滑台的导向结构采用双导轨平行布置，配合丝杠传动来抵消主轴加工时产生的径向切削力，避免加工过程中出现滑台偏摆、让刀的问题。传动系统层面，三个进给轴均采用精密丝杠配合直线导轨的传动组合，每个轴的端部都配置了对应的步进驱动电机，电机安装座直接固定在铝型材框架的加工端面上，通过联轴器和丝杠直连，减少传动链路的间隙累积，保证进给的重复定位精度。框架部分全部采用工业标准铝型材拼接，连接位置采用专用角件和高强度螺栓锁紧，底座框架的型材排布做了加强设计，在主轴加工受力的核心区域增加了横向支撑型材，避免长时间加工后框架出现形变，影响加工精度。

　　从安装边界来看，设备整体占地尺寸略大于有效加工行程，底座的支撑脚可以根据使用场景调整水平度，不管是放置在标准工业工作台上，还是定制的专用设备支架上，都能快速调平完成安装。气路、线路的走线全部沿铝型材的内置槽道布置，外部没有裸露的杂乱线缆，既可以避免加工过程中切屑、切削液溅落损坏线路，也能让设备整体外观更规整，减少走线对运动部件的干涉。在实际使用场景中，这款设备可以适配亚克力、PVC、密度板等非金属材料的切割、雕刻作业，更换适配的刀具后也可以完成铝、铜等软金属材料的轻负载铣削加工，针对小批量定制化的零件加工、广告标识制作、工艺礼品雕刻等场景，都能稳定满足加工需求。设计过程中充分考虑了桌面级设备的使用限制，整体重量控制在单人可辅助移位的区间，不需要做特殊的地面承重处理，常规的工业工作台承重就可以满足设备安装要求，同时框架的模块化设计也支持用户根据自身加工需求，后期拓展行程、更换更高功率的主轴组件，不需要对整体框架做大规模改动。设备的限位组件全部布置在各轴的行程两端，采用物理限位加电子限位的双重防护，避免运动过程中出现超程脱轨的问题，主轴的安装位采用标准夹头结构，可以快速更换不同规格的刀具，适配不同的加工工序。
