大行程简易CNC路由激光加工机头结构

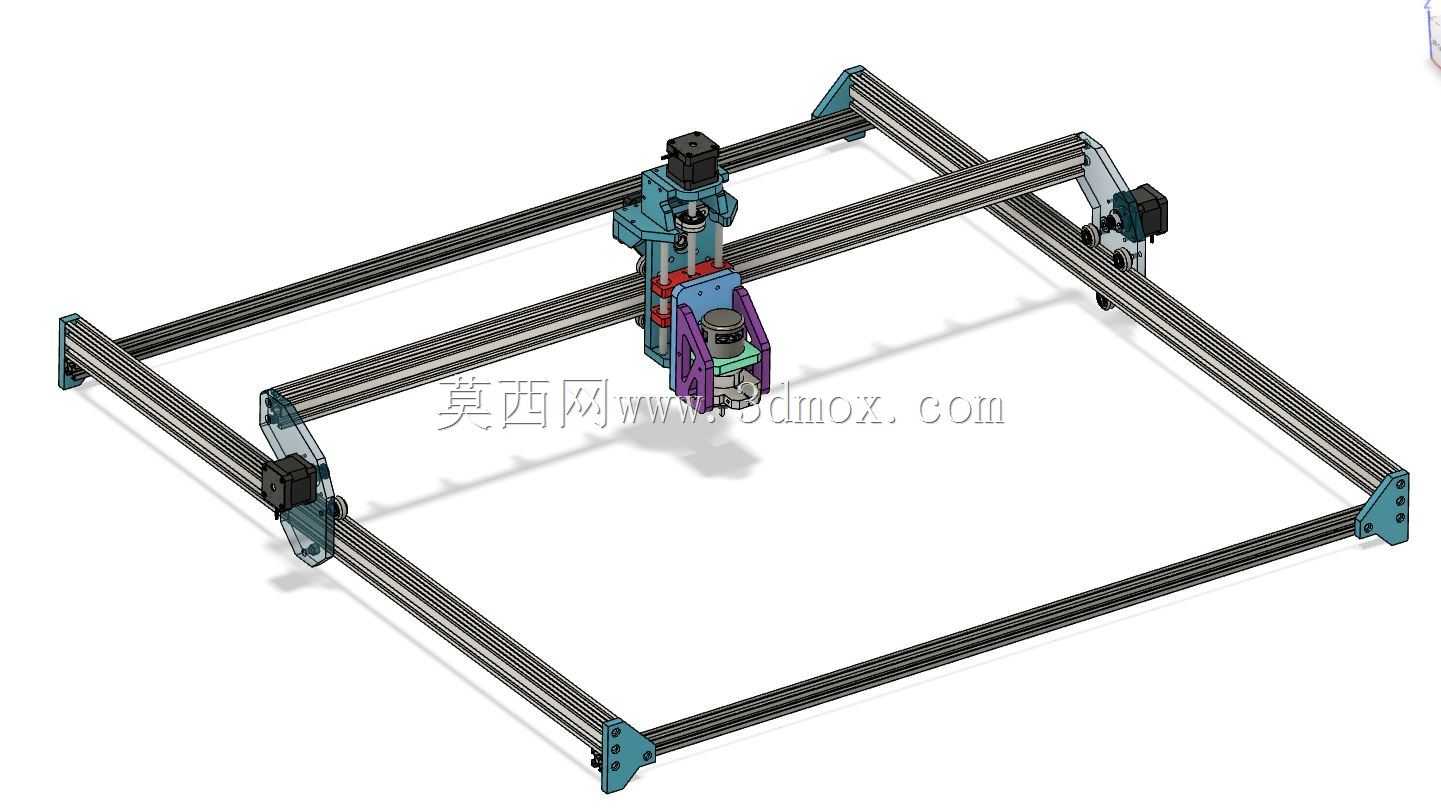

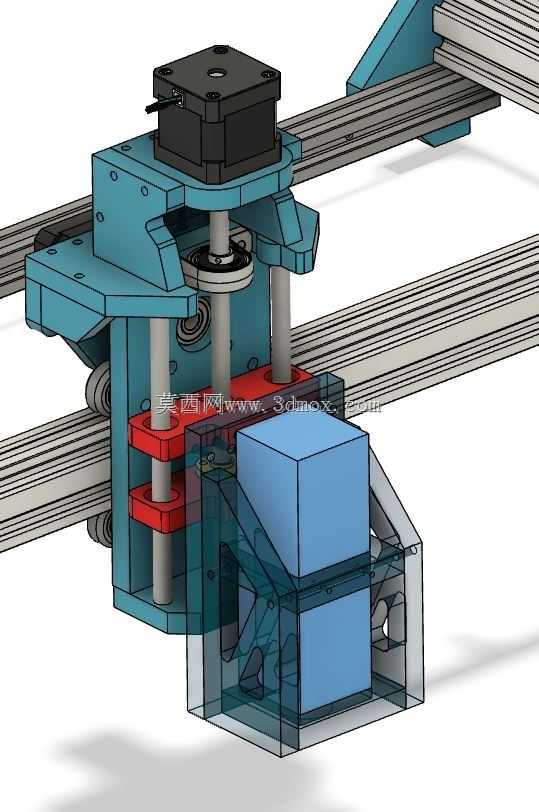

　　这套加工机头结构适配1000mm×1000mm幅面的加工平台，核心是将路由铣削与激光加工两种功能集成在同一Z轴运动滑台上，可覆盖非金属板材的切割、铣槽、打标、镂空等多类加工需求，常见于广告标识制作、小型木工DIY加工、教学实训设备搭建、薄型非金属样件快速试制等场景。从结构布局来看，Z轴滑台采用双光轴导向配合丝杠传动的方案，导向轴垂直固定在滑台安装座上，传动丝杠布置在两根导向轴中间位置，上端直接连接步进电机，电机通过安装座固定在滑台顶部，这种居中传动的布局能避免单侧驱动带来的偏载问题，保证Z轴上下运动时的同轴度，减少运动过程中的卡滞风险。滑台的运动部分采用分体式叠层设计，上层安装座负责承接丝杠螺母与直线轴承，

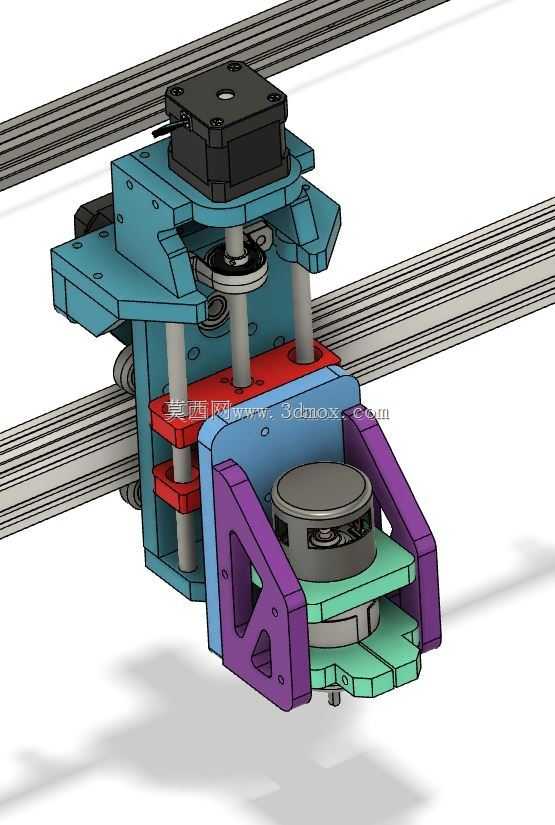

　　同时预留了路由主轴的安装位，中层设置了行程限位的硬挡块结构，下层则是激光模组的安装支架，不同功能部件的安装位做了独立的定位凸台，装配时不需要额外打表找正，依靠加工精度就能保证主轴与激光头的同轴度偏差控制在合理范围内。激光模组的安装支架采用紫色工程塑料材质的折弯式支撑结构，两侧支撑臂做了三角形减重镂空，既减轻了Z轴运动部分的整体重量，降低电机负载，又能保证支架的刚性，避免加工过程中因振动导致激光头偏移，支架底部设置了可调节的焦距固定槽，能根据不同加工材质的焦距需求调整激光头的伸出长度，适配不同厚度的板材加工。路由主轴采用风冷式结构，安装位周围预留了散热风道的空间，主轴下方的压料结构采用浅绿色的弹性压脚设计，加工时压脚先接触板材表面，

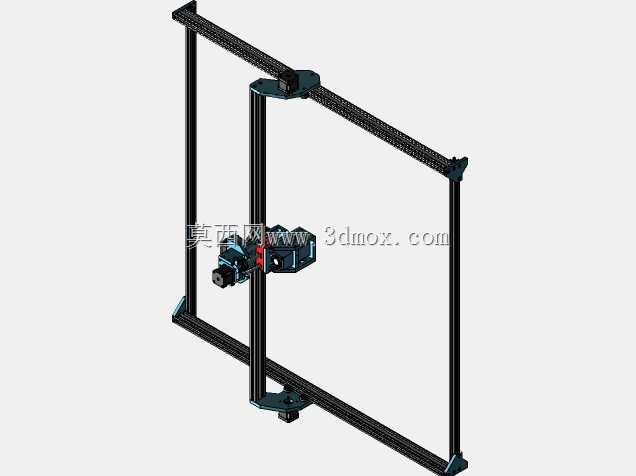

　　将加工区域周围的材料压实，避免铣削过程中板材翘曲导致加工深度不一致，压脚与主轴之间留有排屑间隙，加工产生的碎屑可以从间隙中顺利排出，不会堆积在刀具周围影响加工质量。整个机头的横向安装座采用蓝色钣金折弯件，两侧设置了与龙门横梁导轨配合的滑块安装位，安装孔做了长圆孔设计，装配时可以微调机头在横梁上的安装位置，补偿导轨安装的平行度误差，安装座与Z轴导向轴的连接位置做了加强筋结构，避免长期运动后连接位置出现形变导致精度下降。从安装边界来看，Z轴的有效行程设计覆盖了常规加工的深度需求，机头整体在横梁上的安装宽度控制在合理范围内，不会因为机头体积过大占用过多的横梁运动空间，保证1000mm×1000mm幅面内的所有位置都能被加工覆盖，

　　不会出现加工死角。电路走线的位置在滑台侧面预留了走线槽固定位，电机线、激光控制线、主轴电源线都可以沿走线槽布置，避免运动过程中线缆被拉扯或者与运动部件发生摩擦，延长线缆的使用寿命。在实际使用场景中，这套机头可以根据加工需求快速切换功能，做铣削加工时只需要启动路由主轴，关闭激光模组，就能完成亚克力、密度板、PVC板的铣型、开槽加工；需要做激光加工时，升起路由主轴，调整激光头焦距，就能完成薄板材的高速切割、表面打标作业，不需要额外更换机头，减少了工序切换的辅助时间。结构设计上尽可能采用标准化的零部件，导向轴、丝杠、步进电机、直线轴承都是通用标准件，后期维护更换时不需要定制特殊配件，降低了设备的维护成本，整体结构没有复杂的铸造件，大部分零件采用钣金切割与3D打印件即可制作，非常适合小型设备的DIY搭建与小批量生产。
