桌面级数控设备集成控制电箱结构设计

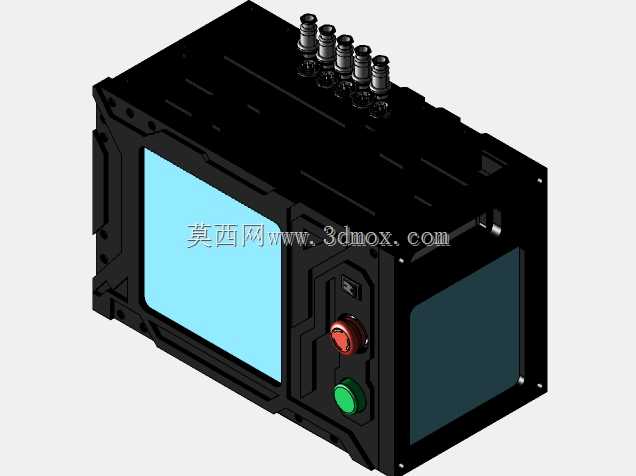

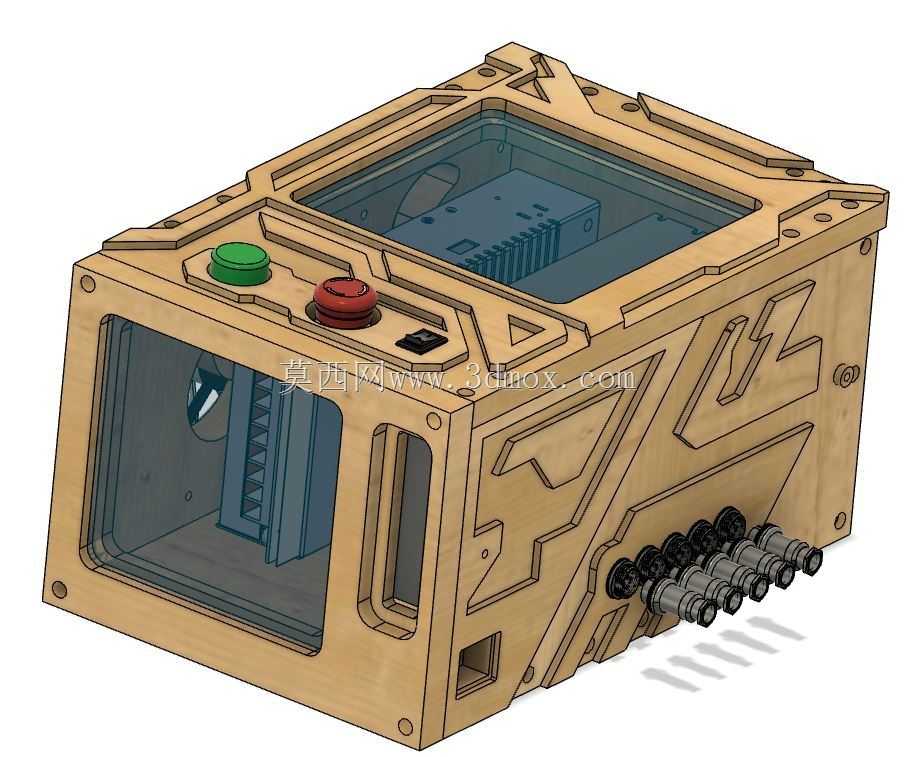

　　这款控制电箱主要面向小型桌面级数控加工设备的电气集成需求，适配DIY及小型工坊场景下的CNC雕刻、小型铣削加工设备，用来整合设备的主控板、驱动模块、供电单元以及操作交互组件，替代零散的电气元件排布，解决小型数控设备布线杂乱、元件外露易积灰、操作按键分散的实际问题。从结构设计来看，箱体采用层叠拼接的板式结构，加工门槛低，可通过激光切割板材快速完成壳体加工，不需要复杂的折弯或冲压工序，适配个人制作者及小批量生产的加工条件。箱体正面预留了大面积透明观察窗，既可以直观查看内部主控板的运行指示灯状态，也能在不拆箱的情况下快速排查接线松动、模块异常等常见故障，观察窗采用嵌入式安装结构，边缘预留密封槽位，可加装薄橡胶条提升防尘能力，

　　适配车间多尘的加工环境。操作区域的布局完全贴合实际操作习惯，顶部斜面设置了两个大尺寸控制按钮，绿色为启动运行按键、红色为急停按键，按键位置处于操作人员站立或坐姿操作时的自然伸手覆盖范围，急停按键采用凸起式设计，遇到加工异常时可以快速触达，不需要低头寻找按键位置，按钮旁预留了小型拨动开关的安装位，可用来控制设备总电源或者主轴启停。箱体侧面设置了多组航插接口，接口位置统一排布在箱体下部，所有外部接线都从侧面接入，避免线缆从底部引出时被台面积水、切屑堆积影响连接可靠性，接口数量预留了足够冗余，可同时接入主轴控制线、步进电机驱动线、限位开关线、冷却系统控制线等多组线路，每个接口旁都预留了标识粘贴位，方便后期维护时快速对应线路。

　　箱体内部做了分层安装空间设计，上层区域用来安装主控板及驱动模块，预留了标准安装孔位，可适配主流的小型CNC控制板安装尺寸，模块与箱体壁之间预留了足够的散热间隙，侧面开设了格栅式通风槽，不需要额外加装散热风扇就能满足小功率驱动模块的自然散热需求，降低设备运行噪音；下层区域预留了供电电源的安装空间，将高压供电部分与低压控制部分做了物理分隔，减少强电对控制信号的干扰，同时避免操作人员触碰高压部件带来的安全隐患。从安装边界来看，箱体整体尺寸适配桌面级设备的安装空间，底部预留了四个固定安装孔，可直接通过螺栓固定在设备机架的侧方或者独立支架上，箱体后部预留了走线槽位，内部布线可沿着槽位规整排布，避免线缆杂乱堆积影响内部空气流通。

　　箱体边角做了圆弧过渡处理，没有尖锐的外露棱角，避免操作人员在设备旁上下料、调整加工参数时被磕碰划伤，整体结构兼顾了加工便利性、操作实用性与维护便捷性，不需要复杂的模具投入就能完成制作，适配小型数控设备的电控集成需求，也可根据实际使用需求调整内部安装孔位，适配不同型号的控制板与驱动模块。
