文丘里管流体实验用节流构件结构

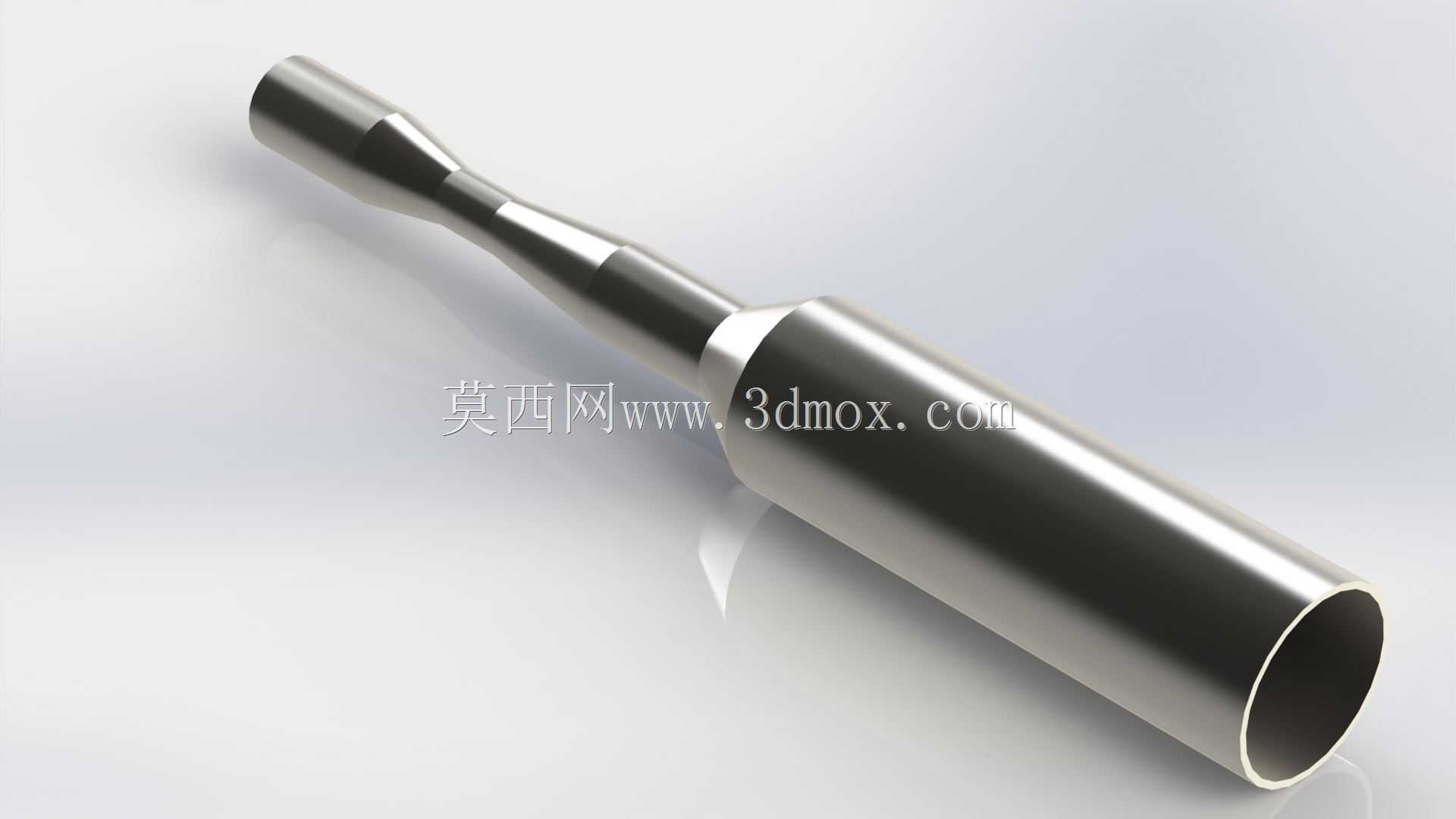

　　在流体力学实验教学、工业管路流量监测的场景中，文丘里结构的节流件是核心测量与实验载体，这款文丘里管的结构设计完全围绕文丘里效应的实现逻辑展开，整体采用同轴回转体构型，从入口段开始依次设置圆柱平直段、锥形收缩段、圆柱形喉道、锥形扩散段，各段之间采用圆弧过渡衔接，避免流道截面突变引发的局部涡流损失，保证流体在管内流动时的压力变化规律符合经典流体力学计算模型，可直接用于伯努利方程验证、流量系数标定等教学实验，也可嵌入工业管路作为差压式流量测量的一次传感元件使用。

　　从实际安装适配的角度看，该构件的入口端与出口端均采用等直径圆柱接口，可直接与同公称通径的工业管路通过焊接、法兰对接或者卡套连接的方式装配，接口的圆柱度公差控制在IT7级，装配后同轴度偏差不超过0.05mm，避免因安装错位导致流道偏斜，影响测量精度或者实验数据的准确性。收缩段的锥角设置为21度，这个角度是经过大量流体仿真验证的最优值，既可以保证流体在收缩过程中流速平稳提升，不会出现边界层分离，又能控制整个构件的总长度，避免过长的结构占用过多安装空间；喉道段的长度设置为1倍喉道直径，这个长度可以让流体在喉道处形成稳定的高速流区，保证差压测量的取压点处流场均匀，取压口设置在喉道段的中部位置，垂直于管体内壁加工，取压孔的边缘做了倒圆角处理，避免孔边毛刺干扰流场，影响压力采集的准确性。扩散段的锥角设置为8度，小角度的扩散设计可以让高速流体逐步减速，将动能尽可能转化为压力能，降低整个构件的永久压力损失，相比孔板类节流件，这种文丘里结构的压力损失仅为孔板的15%-20%，在大管径、大流量的工业管路中使用时，能大幅降低流体输送的能耗。

　　在结构细节设计上，整个管体的内壁粗糙度要求达到Ra0.8，外壁粗糙度达到Ra3.2，内壁的低粗糙度可以减少流体沿程摩擦阻力，进一步降低压力损失，同时避免粗糙内壁对边界层的扰动，保证流场的稳定性。管体的壁厚按照公称压力1.6MPa的工况设计，针对不同通径的规格，壁厚取值满足薄壁圆筒的强度计算公式，同时预留1.5倍的安全系数，保证在液压管路、输水输气管路中使用时不会出现强度失效问题。在实验场景使用时，该构件可以直接搭配差压变送器、压力传感器、流量计等设备，通过测量入口段与喉道段的差压值，结合预先标定的流量系数，即可计算出管路内的实时流量，也可以通过在不同截面设置测压孔，采集不同位置的压力值，直观展示文丘里效应中流速升高、压力降低的物理过程，帮助实验者理解流体在变截面管路中的流动规律。

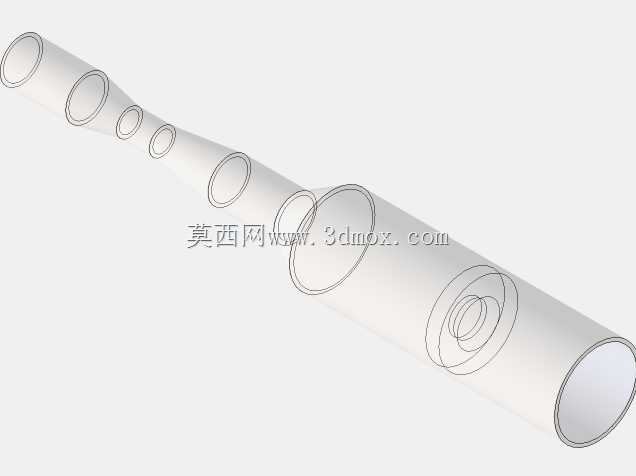

　　从建模逻辑上看，整个构件采用回转体特征建模，所有型面均为同轴回转面，建模时先绘制半截面的二维轮廓，通过旋转特征生成基础实体，再对各段衔接处做圆角过渡处理，最后加工取压孔、端面倒角等细节特征，整个模型的特征树逻辑清晰，所有尺寸均做参数化关联，修改入口通径、喉道直径、各段锥角等参数时，整个模型可以自动更新，方便设计人员根据不同的工况需求快速调整结构尺寸，适配不同的流量测量范围、不同的管路安装空间。在安装边界方面，整个构件的安装空间仅需要在管路轴向上预留比构件总长长50mm的操作空间，径向方向不需要额外的安装支架，直接通过两端接口与管路固定即可，重量仅为同通径孔板节流装置的60%，安装维护更加便捷，长期使用时，由于流道平滑，不容易积存介质中的杂质，相比孔板、喷嘴等节流件，维护周期更长，测量稳定性更好，既适合高校流体力学实验室的教学实验装置搭建，也适合化工、市政供水、液压系统等工业场景的流量监测管路使用。
