多芯电力电缆剖视结构三维设计

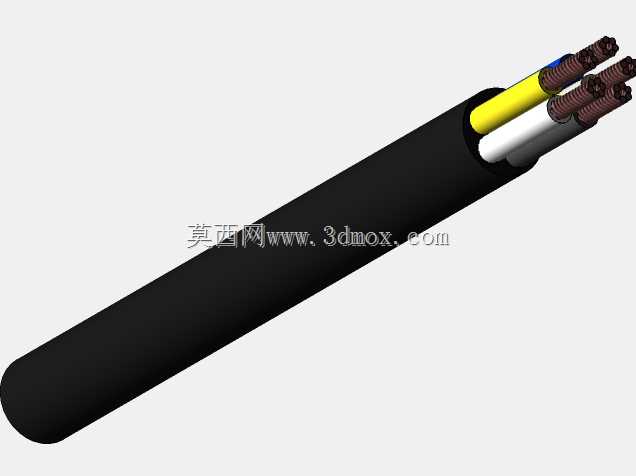

　　在工业配电、建筑布线、设备内部供电等场景中，多芯电力电缆是承担电能传输的核心基础部件，其结构设计的合理性直接决定供电稳定性、线路使用寿命与现场安装适配性。本次完成的电缆三维结构采用剖视展示形式，将常规成品电缆隐藏的内部层级结构完整呈现，方便结构设计人员快速理解各层部件的配合关系，也可用于布线施工前的结构交底、电气设计阶段的线缆选型参考。

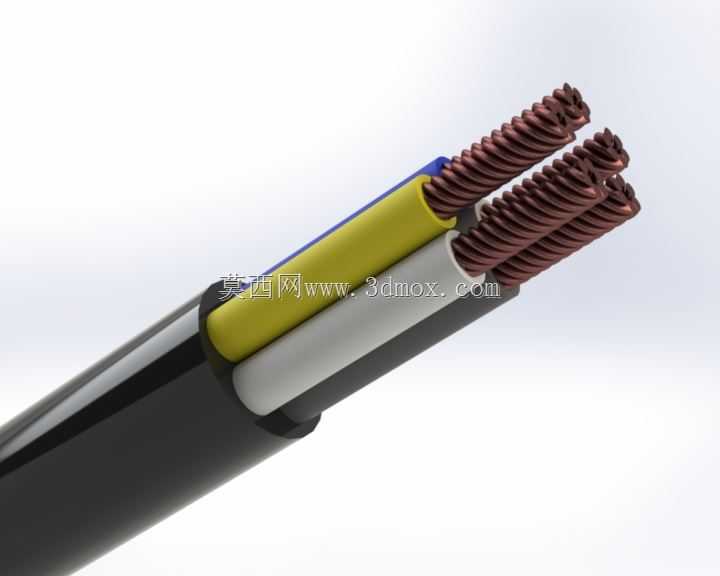

　　从实际功能逻辑出发，该电缆的结构层级完全匹配工程应用的防护与导电需求：最外层为黑色聚氯乙烯外护套，承担整体机械防护、耐环境腐蚀的作用，可抵御常规敷设场景下的摩擦、轻度酸碱侵蚀与潮气侵入，外护套的壁厚设计参考常规0.6/1kV低压配电电缆的通用参数，适配室内桥架敷设、穿管敷设、轻度直埋等多数常规配电场景的防护要求。外护套内侧的填充层采用弹性填充材质，用于填补多根线芯排布产生的空隙，保证电缆整体圆整度，避免敷设过程中线芯移位导致的局部应力集中，同时提升电缆整体的抗弯折性能，在设备移动供电、桥架转弯等场景下，可分散弯折应力对内部线芯的挤压，降低线芯绝缘层破损的概率。

　　内部共设置三根独立动力线芯，每根线芯由多股细铜丝绞合形成导体部分，绞合结构的设计兼顾导电性能与线缆柔韧性——相较于单股实心导体，多股绞合结构的弯折疲劳寿命提升数倍，适配需要经常移动、弯折的供电场景，比如车间移动设备供电、临时施工布线等场景的使用需求。每根导体外侧包覆独立的彩色绝缘层，分别采用黄、蓝、灰三色区分相序，可在现场接线时快速识别相线、零线与地线，避免接线错误导致的设备烧毁、供电故障，绝缘层的厚度根据低压配电的绝缘耐压要求设计，可承受常规工况下的相间电压、对地电压，避免绝缘击穿导致的短路故障。

　　建模过程中，首先确定电缆的整体外径边界，根据内部三根线芯的排布几何关系，计算外护套的最小包覆半径，保证填充层填充后整体外轮廓的圆整度，避免出现局部过薄导致的防护缺陷。导体部分的绞合结构采用螺旋扫描特征完成，严格匹配实际铜丝绞合的节距参数，还原绞合导体的真实外形，而非采用简化的圆柱实体替代，保证模型在做干涉检查、弯折仿真时的结构准确性。绝缘层与外护套均采用抽壳与偏移特征实现，保证各层壁厚均匀，符合实际电缆挤出生产的工艺特性，避免出现壁厚突变导致的模型与实际产品不符的问题。

　　从安装适配角度，该模型可直接用于电气布线的三维装配场景，设计人员可将其导入整机设备、厂房配电的三维装配体中，模拟电缆的走线路径、弯折半径，检查电缆与周边结构件的干涉情况，提前预判安装过程中可能出现的线缆长度不足、弯折半径过小导致的线芯损伤等问题。同时，剖视结构的展示形式可用于生产培训、施工交底场景，帮助一线施工、装配人员快速理解电缆的内部结构，在做电缆终端头制作、接线操作时，可准确把握外护套剥除长度、绝缘层剥除长度，避免剥线过长导致的相间安全距离不足，或是剥线过短导致的接线接触不良问题。

　　在不同的应用场景下，该结构可根据实际需求做参数化调整：比如用于大电流供电场景时，可调整铜丝绞合的总截面积，匹配对应的载流量要求；用于腐蚀环境敷设时，可调整外护套的材质与壁厚，增加耐油、耐腐的防护层级；用于高频信号传输场景时，可在线芯外侧增加屏蔽层结构，降低外界电磁干扰对传输信号的影响。模型的参数化特征保留了各结构尺寸的编辑入口，设计人员可根据实际项目的选型参数快速调整，无需重新从零开始建模，大幅提升电气布线设计、线缆选型验证的工作效率。
