弯角式带座铰接安装支座结构设计

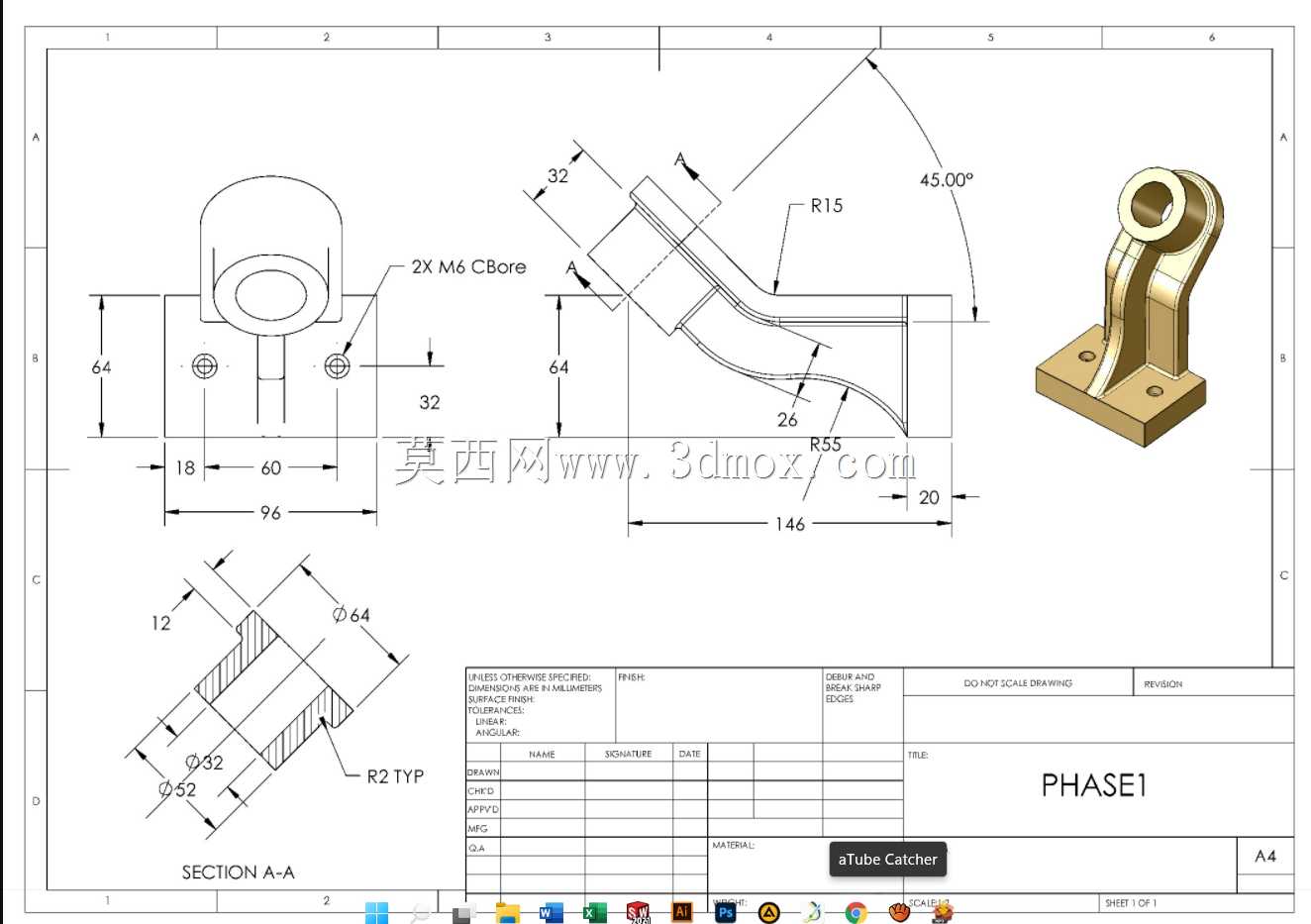

　　该弯角式带座铰接支座主要应用于工业设备的管路支撑、操作机构连杆连接、小型气动元件铰接固定等场景，在轻工生产线、检测设备台架、小型自动化执行机构中承担载荷传递与活动铰接的核心作用，区别于常规直式铰接座，其45度倾斜的耳轴结构可适配安装空间存在转角限制的布局场景，无需额外增加转接垫块即可完成斜向支撑构件的铰接装配，有效减少台架装配的零件数量，降低装配累计误差。从结构功能来看，底部方形安装板设置两个对称的M6沉头安装孔，沉孔设计可保证安装螺栓头部完全沉入板件平面，不会出现凸起干涉铰接件转动的问题，安装孔中心距为60mm，孔边距安装板侧边18mm，整体安装板总宽度96mm，安装时可直接贴合设备安装基面完成锁紧固定，无需额外加工避让槽。

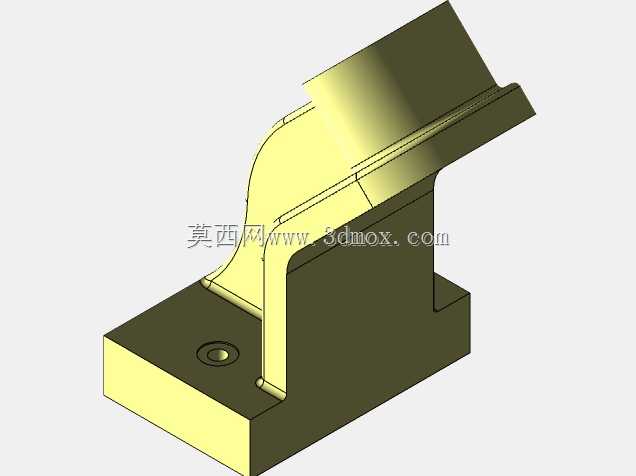

　　上部铰接耳为整体式单耳结构，内孔直径32mm，外圆直径64mm，孔口设置R2的过渡圆角，可有效降低销轴装配时的应力集中，同时减少铰接件转动过程中对孔口的磨损，耳座与底部安装板之间通过弯臂结构连接，弯臂处设置R15与R55的两处过渡圆弧，既保证了弯臂的结构强度，避免直角连接处出现应力断裂风险，又能控制整体结构重量，弯臂的水平投影总长度为146mm，其中安装板前端到弯臂拐点的水平距离为20mm，拐点到铰接耳中心的水平距离为26mm，垂直方向上铰接耳中心到安装板基面的高度为64mm，整体安装边界清晰，可直接在布局设计时完成空间占位校核。设计过程中针对铰接部位的载荷传递路径做了优化，

　　力流从铰接耳内孔沿弯臂圆弧面平滑过渡到底部安装板的两个安装孔位置，没有出现力流急剧转折的区域，经结构强度校核，在承受1200N径向铰接载荷时，弯臂处最大应力远低于常用碳素结构钢的许用应力值，可满足常规工业场景的静载与小幅动载使用需求。截面A-A的剖视结构明确了铰接耳的内孔加工要求，内孔表面粗糙度可按铰接配合需求选择对应的加工精度，若用于频繁转动的铰接场景可增加铜套镶嵌的结构余量，若用于固定角度支撑场景则可直接加工为光孔配合销轴使用。弯臂侧面的32mm尺寸标注明确了弯臂的厚度参数，保证结构在侧向受力时不会出现侧弯变形，安装板厚度可根据实际载荷需求调整，当前设计的板厚可满足大部分轻载铰接场景的使用要求。

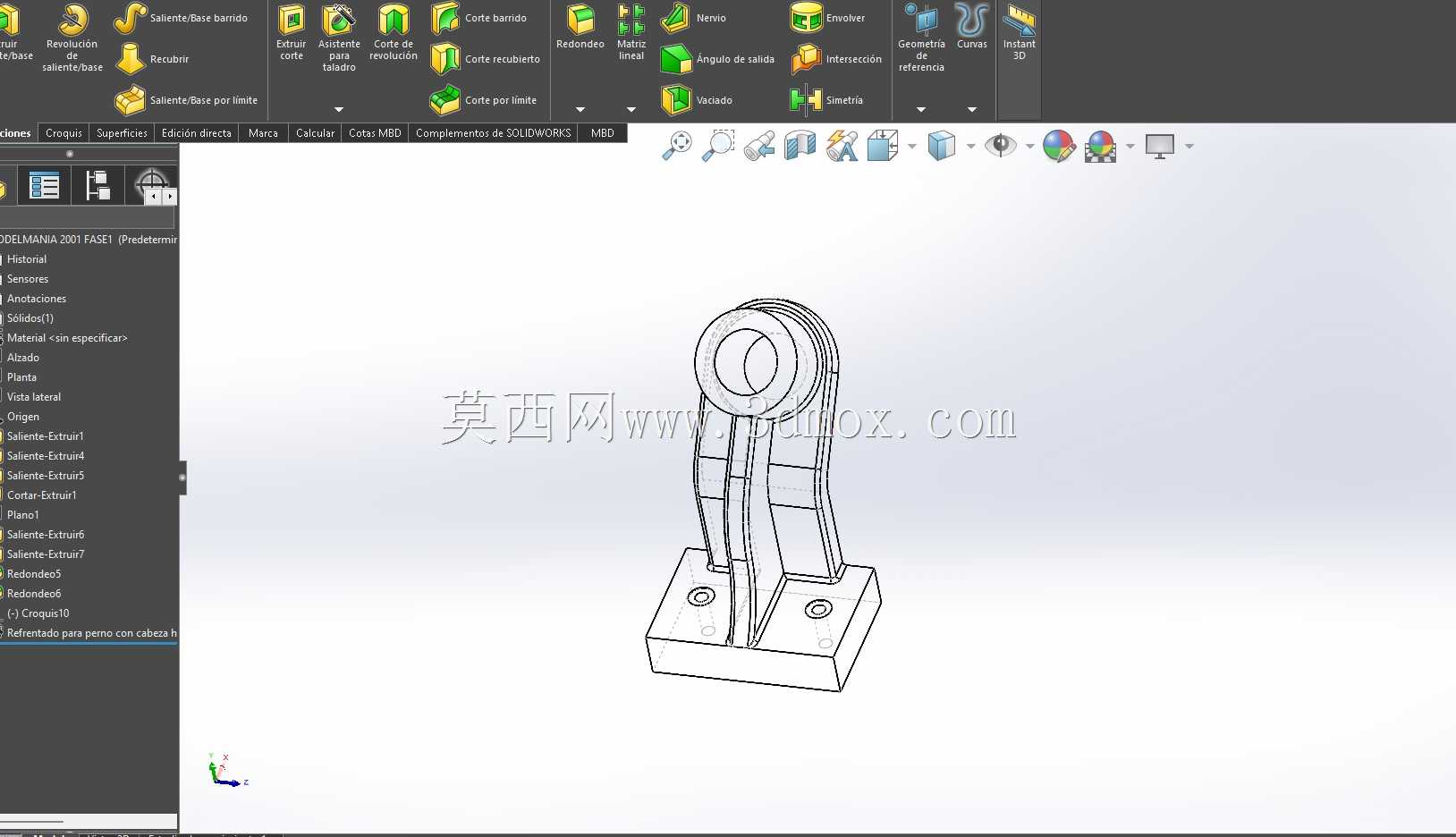

　　该结构在建模时采用全参数化设计逻辑，所有尺寸均关联参数表，可根据实际使用场景的载荷、安装空间需求快速调整安装孔距、弯臂角度、铰接耳内孔直径等核心参数，无需重新绘制基础轮廓，大幅提升同类型铰接支座的设计效率。在实际选型应用时，可根据配套铰接件的宽度调整铰接耳的厚度，根据安装螺栓的规格调整沉头孔的尺寸，根据安装空间的转角限制调整弯臂的倾斜角度，当前45度的倾斜角度为通用场景下的常用值，可覆盖大部分斜向支撑的安装需求。
