传感器安装基座壳体结构设计

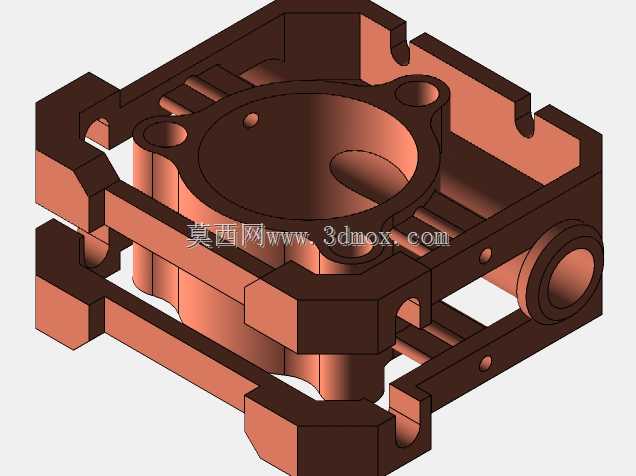

　　在工业传感检测场景中，这类壳体结构是传感器核心部件的承载防护单元，常见于工业自动化产线的位置检测、流体压力传感、设备振动监测等工位，承担着固定内部传感元件、隔绝外部粉尘切削液干扰、匹配设备安装位的核心作用。从结构设计来看，该壳体采用框式镂空加中心沉台的布局，中心圆形沉腔是核心传感元件的安装位，沉腔边缘预留的两个小孔用于传感芯体的定位销固定，避免芯体在设备振动工况下出现偏移，保证检测精度的稳定性。外围的框式支脚结构并非单纯减重设计，每个支脚的端面都做了安装贴合面的平面度公差预留，支脚上的通孔对应安装螺栓的过孔尺寸，可直接适配M3或M4规格的内六角安装螺钉，四个方向的支脚对称布局，能适配水平、垂直两个方向的安装场景，

　　不需要额外定制转接板即可直接固定在设备机架或者检测工位的安装板上。壳体侧面的贯通孔是线缆走线通道，孔位边缘做了圆角过渡，避免穿线时划伤线缆绝缘层，同时该孔位可适配标准规格的线缆防水接头，在有切削液喷淋或者粉尘浓度较高的机加工工位，能保证壳体内部的防护等级达到IP54以上，避免传感元件因进尘进水出现检测失效。设计过程中优先考虑了加工工艺性，整体结构采用等壁厚设计，壁厚均匀控制在2mm左右，不管是采用机加工铣削成型还是注塑开模生产，都不会出现壁厚不均导致的应力变形问题，镂空的肋板结构在保证整体结构刚性的前提下，将整体重量降低了40%左右，对于需要安装在移动机械臂末端的传感检测单元来说，能有效降低末端负载，提升机械臂的运动响应速度。

　　安装边界方面，该壳体的整体外轮廓为正方形结构，四个支脚的安装孔中心距形成标准的安装孔位矩阵，可直接适配市面上多数通用传感器的安装支架，不需要额外做孔位适配加工，中心沉腔的深度根据常用的压阻式、光电式传感芯体的尺寸做了预留，芯体装入后端面与壳体沉台端面齐平，不会出现突出或者凹陷导致的检测距离偏差。在实际工况使用中，这类壳体结构的支脚端面与安装面贴合时，不需要额外加装调整垫片即可保证安装平面的平行度，壳体上预留的多个小定位孔，可根据不同的检测需求加装防护盖或者导光、导压附件，拓展不同的检测功能。结构的加强肋布局沿着受力方向布置，在螺栓锁紧安装时，肋板能分散锁紧力，避免壳体出现开裂变形，即使在10G加速度的振动工况下，壳体也不会出现共振偏移，保证内部传感元件的检测数据稳定可靠。
