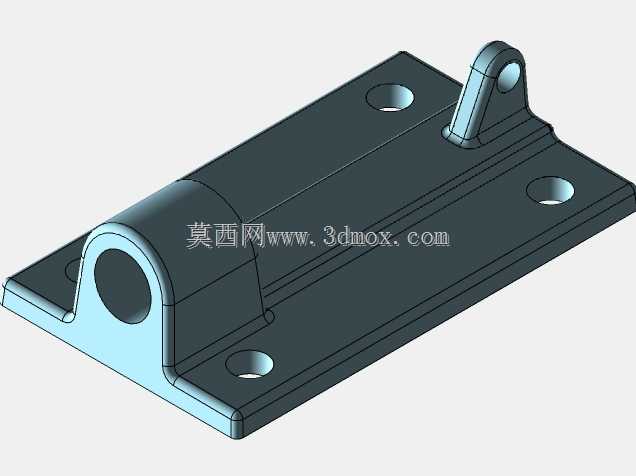

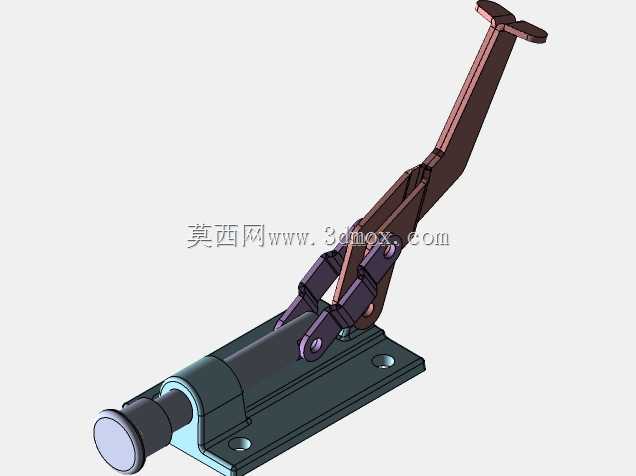

这类手动杠杆式张紧结构,在工装夹具、小型设备定位、生产线辅助工位上的应用十分普遍,相比螺纹旋紧的压紧方式,它的操作行程更短,单次扳动即可完成锁紧与释放动作,能大幅减少工位操作的辅助时间,在频繁拆装工件的装配、焊接、检测工位上适配性极强。从结构组成来看,整套机构分为底座安装段、直线伸缩执行段、杠杆驱动段三个核心部分,底座采用带安装孔的平板结构,两个沉头安装孔的孔位间距经过匹配设计,可直接通过螺栓固定在工装基板、设备机架或者工作台面上,安装时需保证底座平面与安装面完全贴合,避免锁紧时出现受力偏转导致的夹持精度偏差。直线伸缩段采用圆柱导向结构,内部集成了弹性复位与行程限位结构,前端的圆柱形压头为直接接触工件的执行端,压头端面做了平面处理,

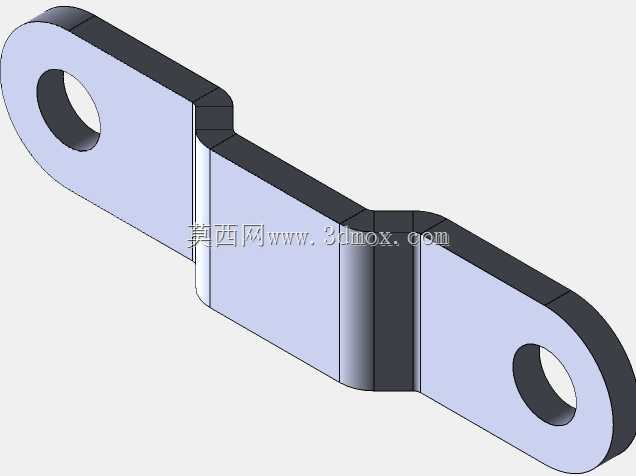

增大与工件的接触面积,避免压伤工件表面,同时压头与伸缩轴采用可拆卸连接,可根据不同工件的接触面形状更换适配的压头,比如V型压头、橡胶缓冲压头等,拓展夹持场景。杠杆驱动段采用多连杆铰接结构,长操作手柄的力臂长度经过优化,在人手正常施力的情况下,可在伸缩端输出足够的锁紧力,保证夹持状态下不会因为工件振动、外力触碰出现松脱;连杆铰接点的位置经过死点位置设计,当手柄扳动到锁紧工位时,连杆机构刚好越过机械死点,此时即便伸缩端受到反向的工件反作用力,机构也不会自行解锁,必须人工扳动手柄才能释放,这一设计是保证夹持可靠性的核心。在实际选型应用时,需要先确认安装边界:底座的长宽尺寸决定了安装所需的最小平面空间,

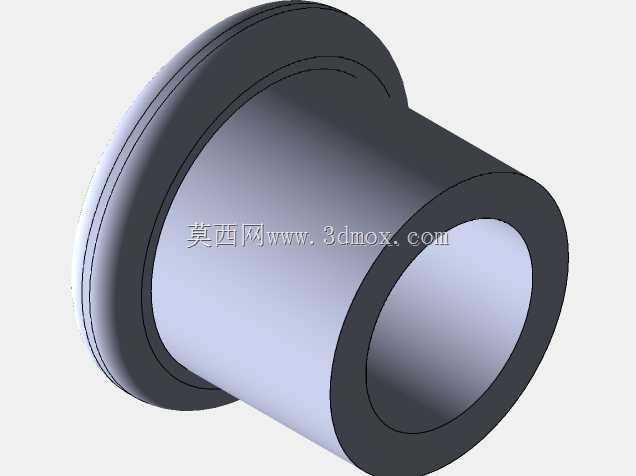

伸缩轴的伸出行程决定了可适配的工件厚度差范围,操作手柄扳动到极限位置时的最高点与最远点,需要预留足够的操作空间,避免手柄与周边设备、工装结构出现干涉。设计这类结构时,首先要根据所需的夹持力计算杠杆比,避免力臂过短导致操作费力,或是力臂过长导致结构整体尺寸过大占用过多空间;其次要考虑铰接点的耐磨设计,所有铰接位置都需要加装耐磨衬套,因为频繁扳动操作会让铰接位置产生持续磨损,间隙过大后会导致锁紧行程不足、夹持力下降的问题;另外伸缩段的导向面需要做润滑处理,保证伸缩动作顺畅无卡滞,避免长期使用后出现锈蚀、卡阻导致操作失效。这类张紧结构不适合大载荷的重型工件夹持,更多应用在小型零件装配定位、线束张紧固定、工装盖板快速压紧、

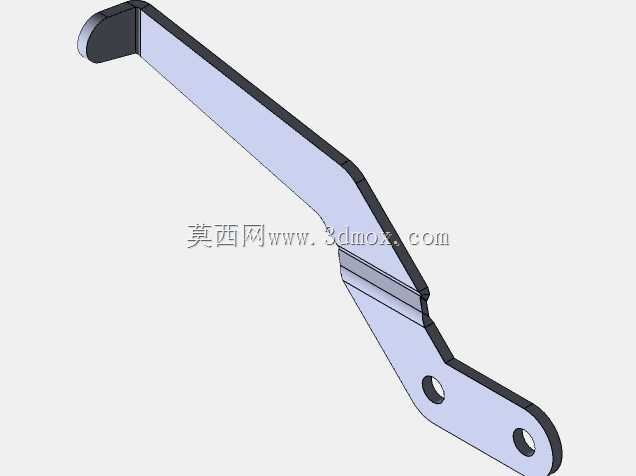

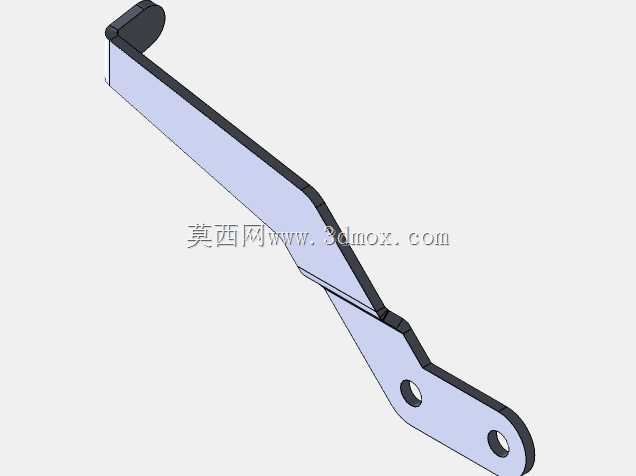

轻型工件焊接定位等场景,相比气动、液压驱动的压紧机构,它无需外接动力源,结构简单成本低,维护难度极小,在没有气源、电源的野外作业场景、小型维修工位上也能正常使用。建模过程中需要重点关注各铰接点的配合间隙,既要保证连杆转动灵活,又不能出现过大的旷量,否则会影响锁紧位置的精度;伸缩轴与底座导向孔的配合采用间隙配合,公差控制在合理范围内,保证伸缩顺畅的同时不会出现径向晃动,避免压头偏斜导致夹持力不均。另外手柄的末端做了加宽的握持结构,符合人手操作的握持习惯,长时间操作也不会产生明显的硌手感,表面可做防滑处理,避免手上沾有油污时操作打滑。
