手动机械轴承拉马拆卸工具结构设计

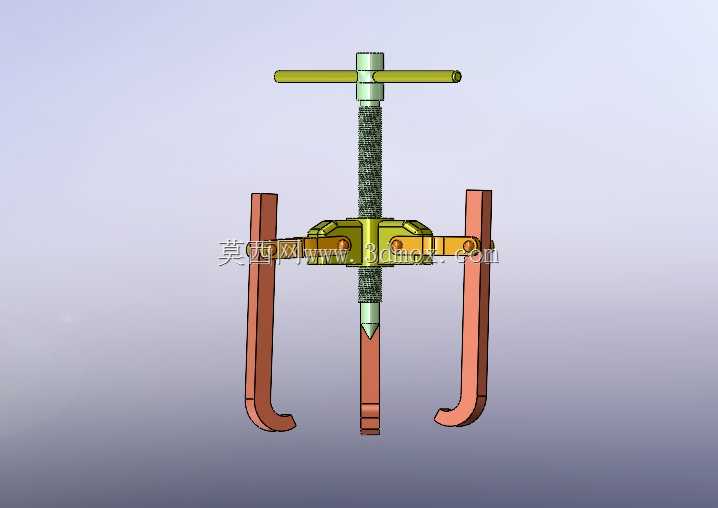

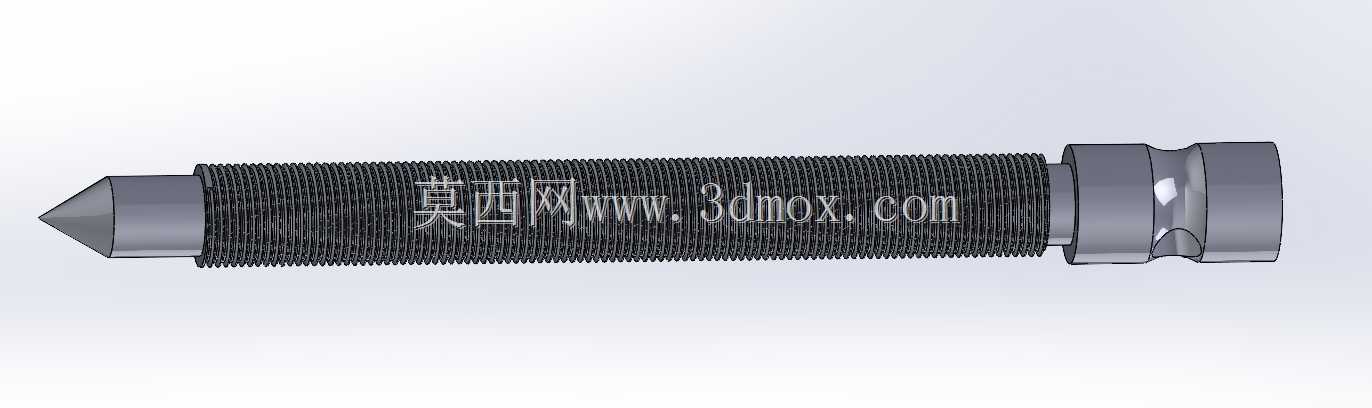

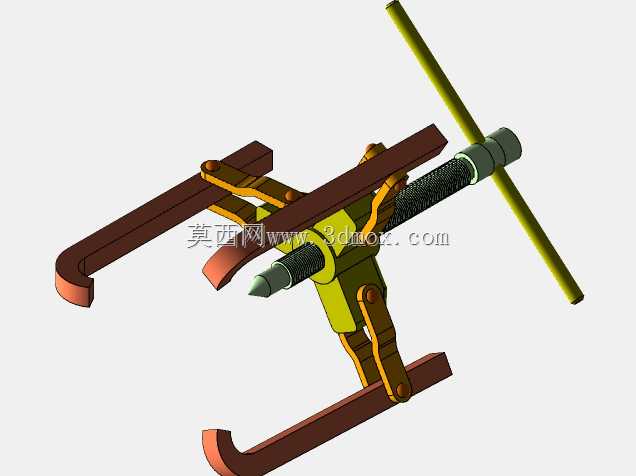

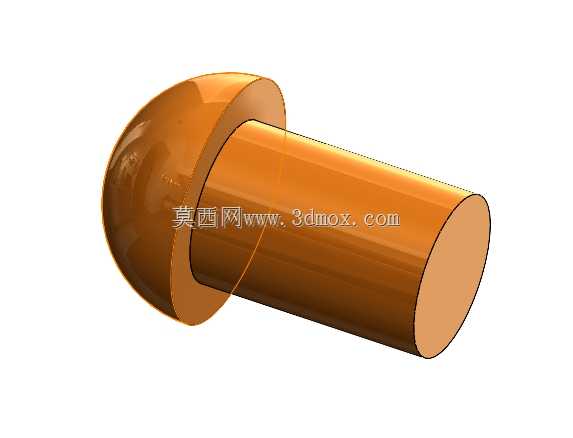

　　在设备运维与机械拆装作业场景中，过盈配合零部件的拆卸一直是一线维修人员需要谨慎处理的环节，稍有不慎就会造成配合面划伤、零件变形甚至报废，这款手动机械式拉马结构，正是针对这类作业需求设计的专用拆卸工装。从结构组成来看，整套工具采用对称双勾爪布局，搭配中央传动螺杆作为施力核心，勾爪与主体支架通过铰接销轴连接，可根据被拆卸零件的外径尺寸调整开合角度，适配不同直径的盘类、套类零件拆卸需求，比如皮带轮、轴承、联轴器等常见过盈装配件的拔出作业。设计过程中，施力螺杆的轴线与被拆卸零件的中心轴线重合度是核心考量点，模型中螺杆端部做了锥形顶尖处理，作业时顶尖可顶在轴端的中心孔内，既能够保证施力方向始终沿轴向，避免偏载造成的零件卡滞或损坏，

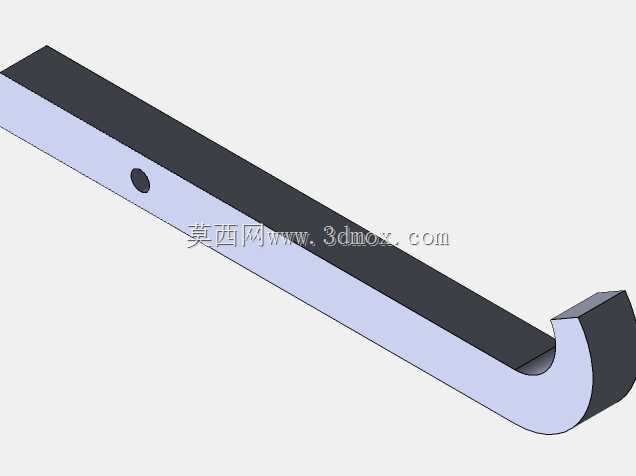

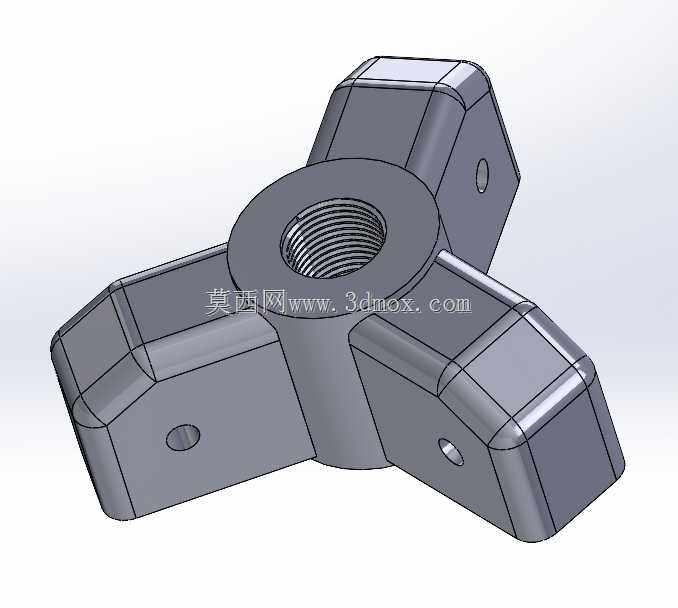

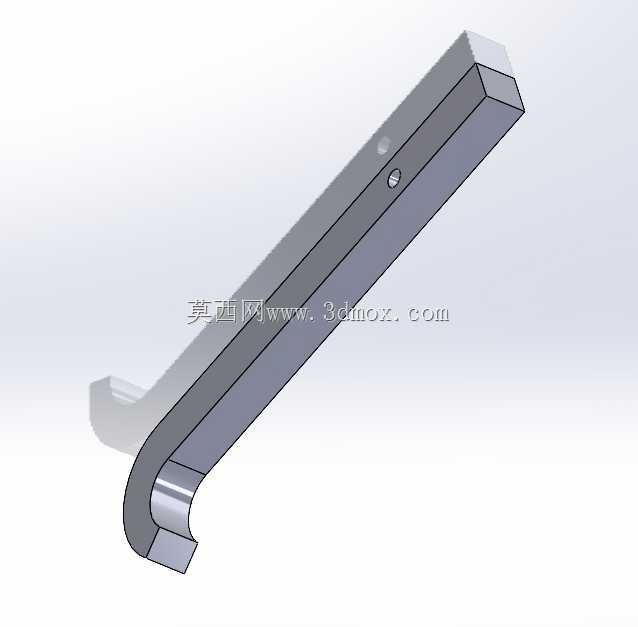

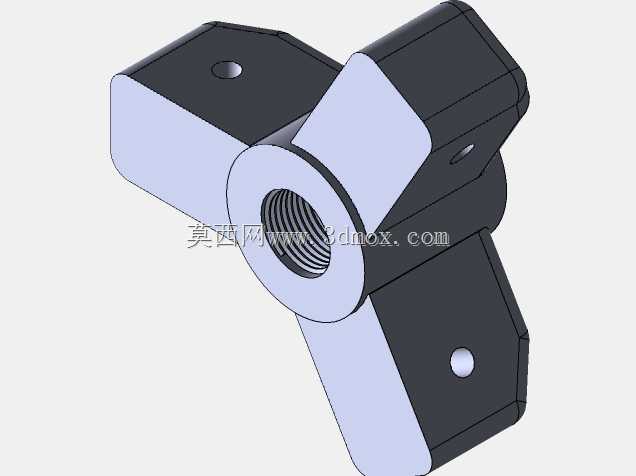

　　也能防止螺杆在施压过程中打滑偏移。勾爪的弯折角度经过反复校核，勾持端做了加厚处理，能够在勾住被拆卸零件的端面边缘时，将受力均匀分散到整个勾持面，避免应力集中导致勾爪断裂或者零件边缘崩缺。主体支架采用桥式跨接结构，两个勾爪的铰接座与螺杆螺母座为一体化成型结构，保证施力时框架的整体刚性，不会因为反作用力出现支架变形张开的情况。从安装边界来看，这套工具的作业空间要求较低，勾爪完全收拢时可适配小直径的轴承拆卸，完全张开时能够覆盖常规中小型设备上的大部分盘类零件尺寸，螺杆的有效行程满足常规过盈配合件的拔出距离需求，不需要额外搭配接长杆即可完成大部分常规拆卸作业。操作时，先将两个勾爪拉开，勾住被拆卸零件的后侧端面，转动尾部的加力杆带动螺杆进给，

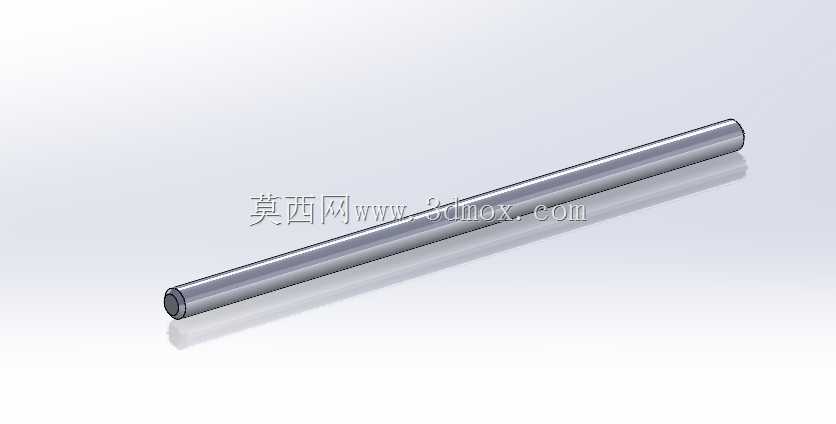

　　让端部顶尖顶住轴端中心，持续转动加力杆时，螺杆的轴向推力会通过支架传递到两个勾爪上，形成稳定的拉拔力，将过盈配合的零件从轴上平稳拉出，整个施力过程是线性可控的，维修人员可以根据零件的配合松紧度调整转动加力杆的力度，避免冲击力对设备轴系造成损伤。不同于液压式拉马存在密封件老化、漏油失效的问题，这种纯机械结构的拉马没有易损的密封元件，日常维护只需要定期在螺杆螺纹和铰接销轴处涂抹润滑脂，即可保证长期使用的可靠性，适合在车间、野外运维等多种复杂环境下使用。在结构细节处理上，勾爪的内侧接触面做了防滑纹理设计，拉拔过程中不会因为受力增大出现勾爪滑脱的情况，加力杆与螺杆尾部的连接采用通孔穿装结构，可根据需要更换不同长度的加力杆来调整力矩，

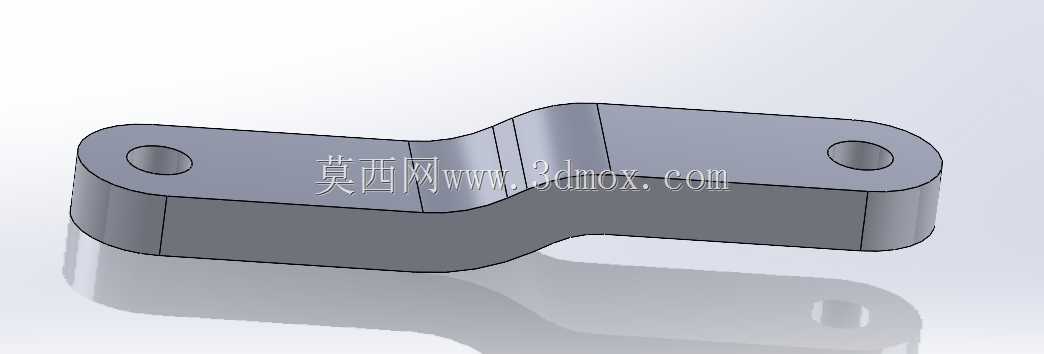

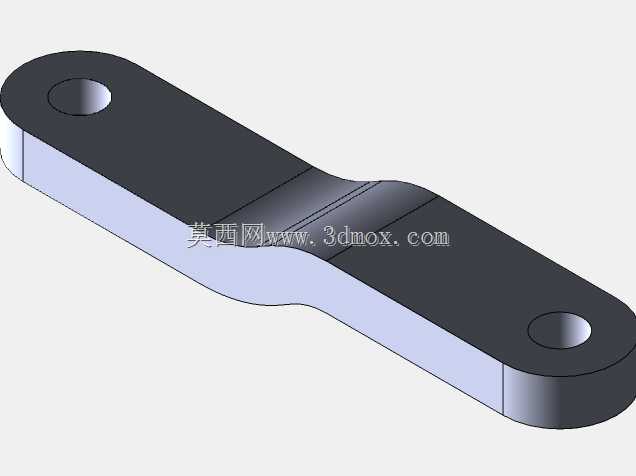

　　针对过盈量较大的零件，换用更长的加力杆就能获得更大的拉拔力，不需要额外增加其他辅助工具。整套结构的受力路径经过明确优化：螺杆的轴向推力作用在轴端，反作用力通过螺母座传递到两侧的支架臂，再通过铰接销轴传递到勾爪，最终作用在被拆卸零件的端面上，整个受力路径上的每个零件截面都经过强度校核，保证在额定拉拔力下不会出现塑性变形。对于三维建模从业者来说，这套模型的铰接结构、螺纹传动结构、对称布局设计都具备较高的参考价值，建模过程中需要重点处理勾爪铰接处的配合间隙，既要保证勾爪能够灵活转动调整角度，又不能出现过大的间隙导致拉拔时晃量过大；螺杆的螺纹部分采用标准梯形传动螺纹，传动效率高且具备较好的自锁性，不会因为拉拔过程中的反作用力出现螺杆回转松脱的情况；勾爪的曲面过渡部分采用大圆角设计，避免热处理和受力时出现应力集中点，提升零件的整体使用寿命。在实际维修场景中，这类工具常被用于电机维修时的轴承拆卸、泵类设备的叶轮拆卸、传动系统的皮带轮与联轴器拆卸等作业，相比敲击、撬别等野蛮拆卸方式，这种拉拔工具能够最大程度保护被拆卸零件和配套轴系的精度，降低维修过程中的零件损耗率，是设备维修班组必备的通用工装之一。
