迷你剪叉式升降支撑作业机构结构设计

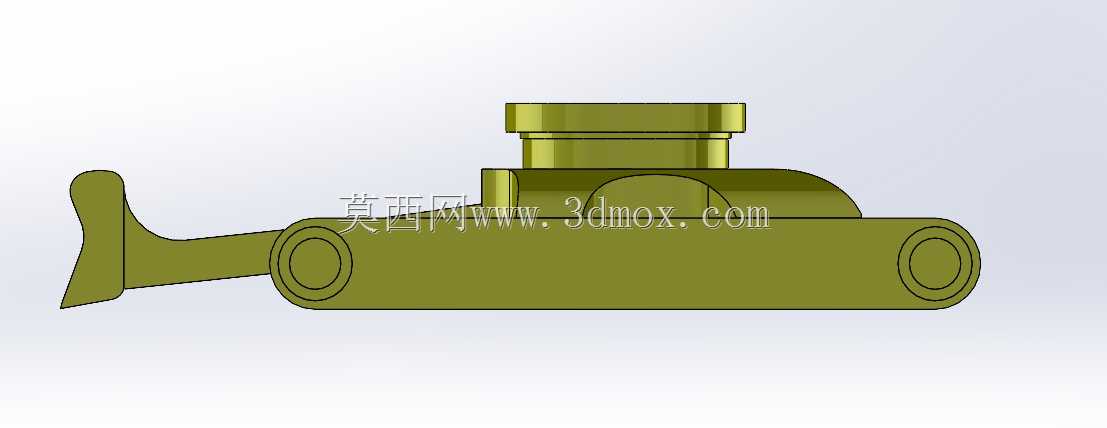

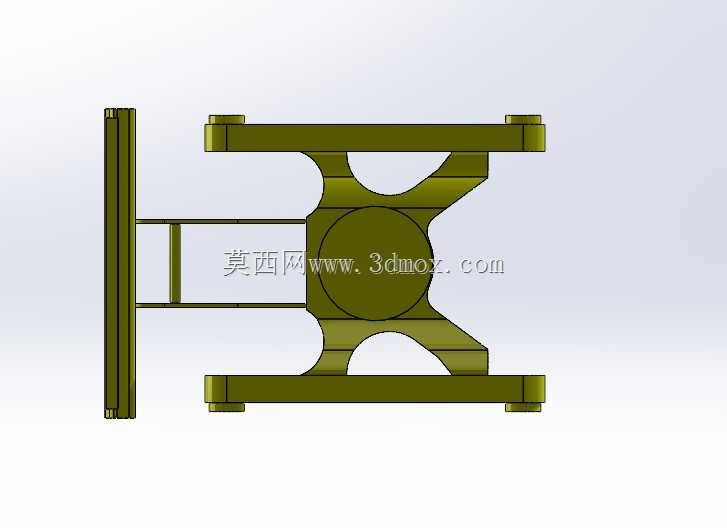

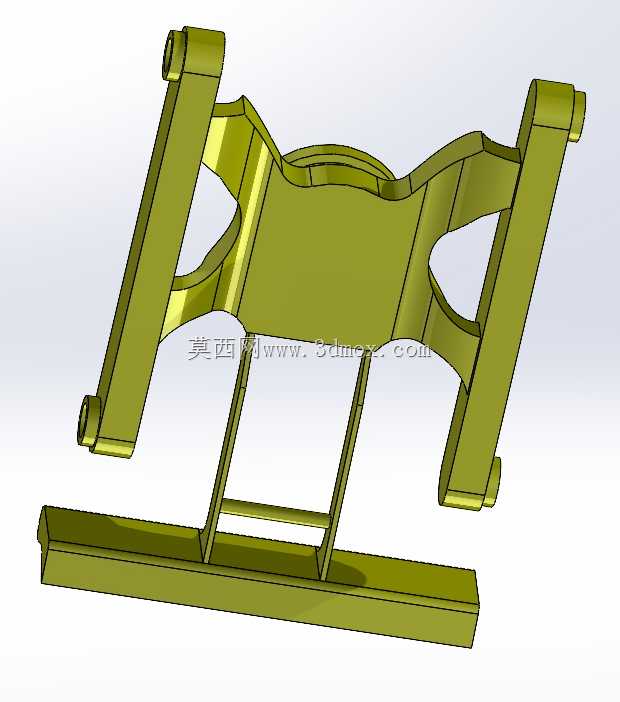

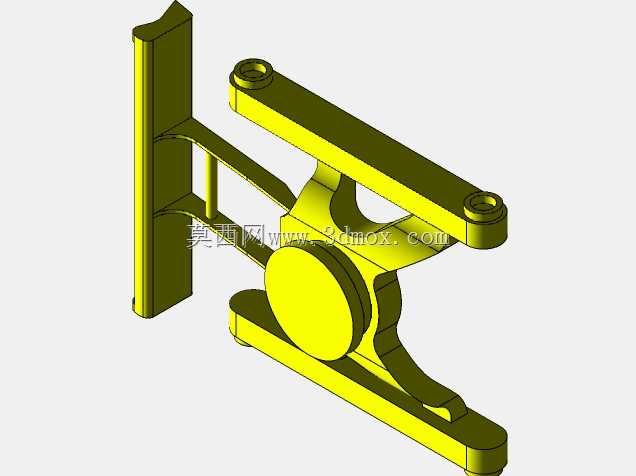

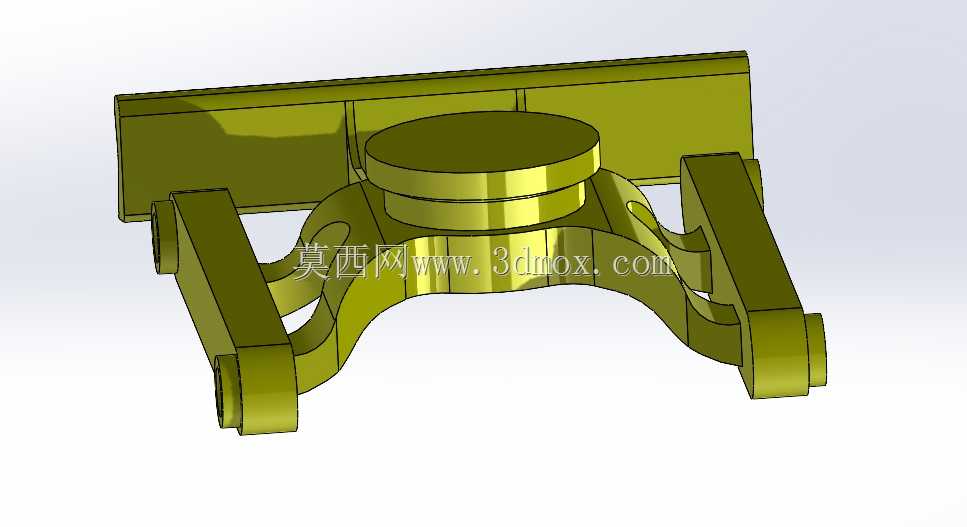

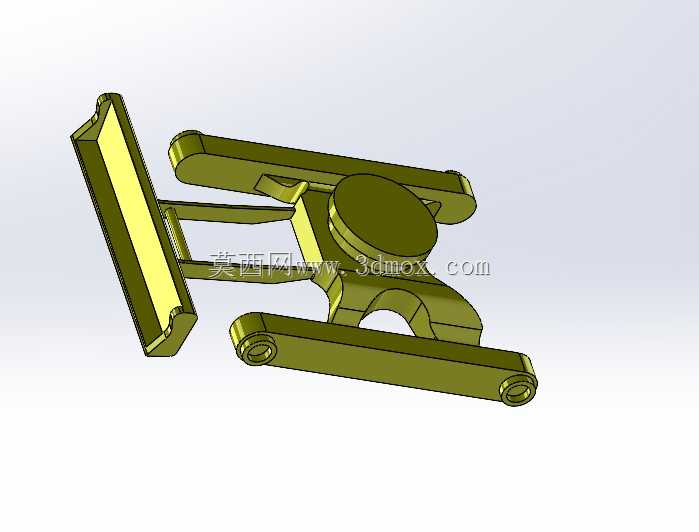

　　该结构属于小型剪叉式升降支撑类构件，整体采用对称式剪叉铰接布局，核心承载部分由两组平行布置的剪叉臂、中部铰接转轴、端部连接耳板以及侧部安装立板构成，所有铰接位置均设计为带同轴孔的圆柱凸台结构，用于配套销轴完成转动副装配，避免铰接面出现偏载磨损。从实际应用场景来看，这类小型升降支撑结构可适配狭小空间内的重物抬升、工装定位支撑、小型设备检修顶升等工况，相比传统螺旋顶升结构，其升降行程范围内的横向偏移量极小，支撑过程中负载的对中性更好，不会出现顶升过程中负载侧滑的问题。

　　设计过程中优先考虑了铰接点的受力分配，中部铰接转轴作为整个结构的受力核心，其安装位置经过受力校核，当上下支撑面处于最低位时，剪叉臂与水平安装面的夹角控制在12度左右，既保证初始状态下结构整体高度足够紧凑，也避免夹角过小导致铰接点承受过大的水平分力；当结构升至最高行程位置时，剪叉臂与水平面夹角不超过48度，防止出现机构死点，同时保证支撑状态下的结构自锁稳定性，无需额外配置锁止结构即可维持支撑高度。侧部的立式安装板为一体化切削成型结构，板体上预留的两组铰接孔与剪叉臂端部凸台保持严格同轴度，安装板背面为平整加工面，可直接通过螺栓固定在设备基座或者固定工装台面上，安装时无需额外加工定位基准面，降低现场装配的调整工作量。

　　上下两端的支撑臂端部同样设计为同轴铰接凸台结构，上支撑面可根据实际使用需求配套固定支撑垫板、工装夹具或者作业平台，下支撑臂与固定端铰接后，可配合小型驱动件完成升降动作，驱动端可适配手动螺旋推杆、微型电动推杆或者小型液压油缸，驱动件安装位预留于剪叉结构中部的空余空间，不会额外占用结构的横向安装尺寸。从安装边界来看，该结构处于最低收拢状态时，整体横向占用尺寸与侧安装板的宽度保持一致，纵向厚度仅为单组剪叉臂的厚度加上铰接凸台的突出量，可嵌入到宽度不超过150mm的狭小安装空间内，适合集成在小型自动化设备内部作为顶升工位，或者作为便携检修工具的核心承载结构使用。

　　结构的所有受力臂均采用等强度设计思路，剪叉臂的截面尺寸从铰接点向臂体中部逐步过渡，在保证抗弯截面模量满足额定负载要求的前提下，尽可能去除臂体非受力区域的多余材料，降低结构整体自重，同时臂体上的加强筋布局与受力方向保持一致，避免应力集中在铰接孔周边位置。铰接凸台的高度经过匹配设计，装配后两组剪叉臂之间留有均匀间隙，转动过程中不会出现臂体摩擦卡滞，凸台内孔的表面粗糙度要求控制在Ra1.6以内，配套销轴装配后转动阻尼均匀，长期往复升降过程中不会出现异响或者磨损过快的问题。在实际选型适配时，可根据所需的顶升行程调整剪叉臂的长度以及中部铰接点的位置，若需要更大的承载能力，可在现有结构基础上增加剪叉臂的板材厚度，或者将单组剪叉结构升级为双组平行布置结构，整体安装接口无需做大幅改动，具备较好的结构拓展性。
