带安装底座的弯角式管路连接构件

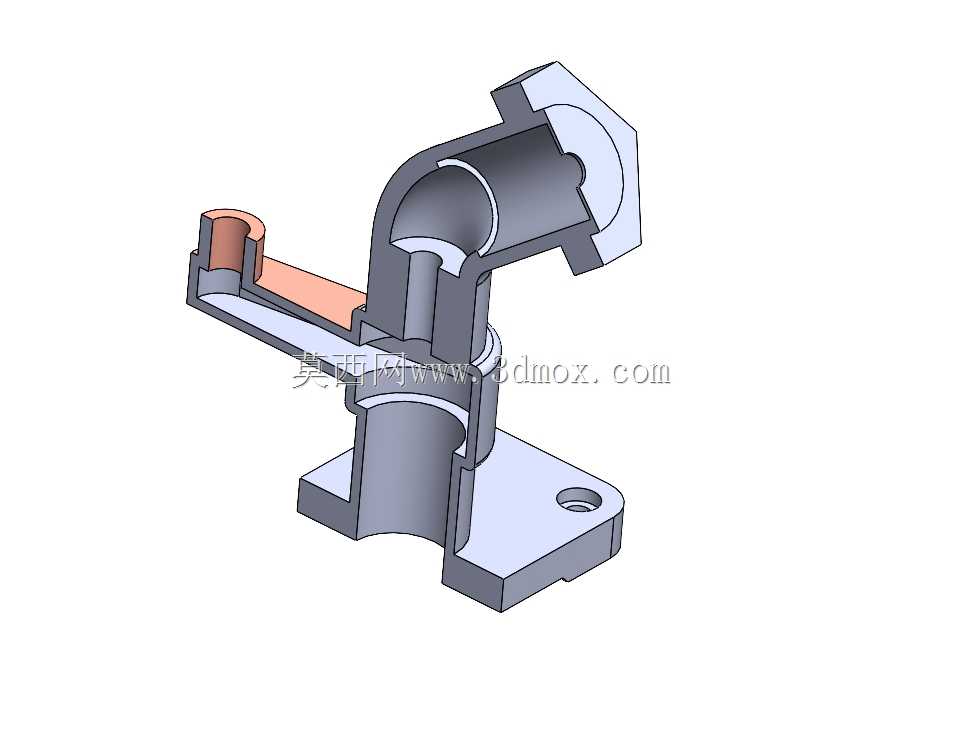

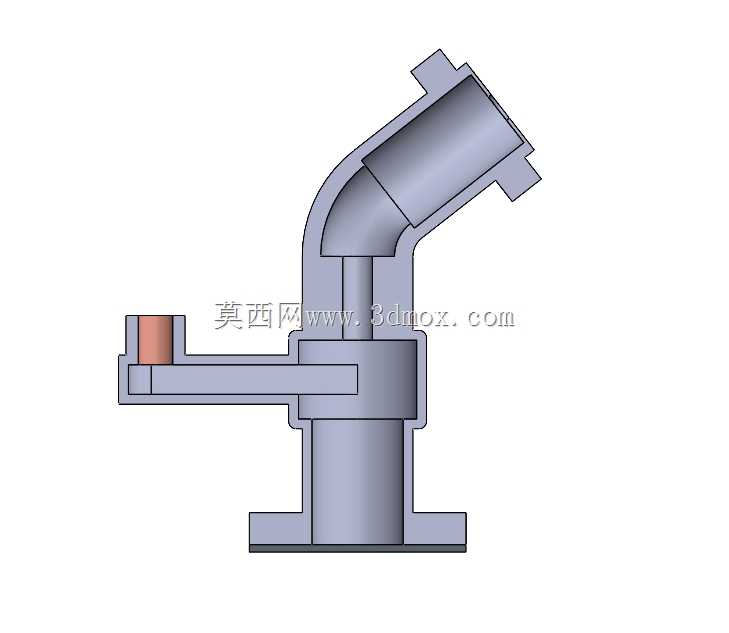

　　在中小型流体输送系统、设备内部气路布设以及小型传感检测单元的安装布局中，这类带一体式安装底座的弯角管路构件一直是兼顾固定与通路功能的核心小件。很多现场做设备改造的工程师都遇到过类似问题：管路转弯处如果单独用接头加支架固定，不仅装配工序多，长期受管路振动影响还容易出现接头松动、密封失效的问题，而这种把安装基座和弯通通路做在一体的结构，刚好能解决这类现场痛点。从结构功能上看，这个构件的主体通路采用90度弯角设计，通路内径做了等径过渡处理，没有突然的截面收缩，能最大程度降低流体经过时的压损，不管是走低压压缩空气、冷却循环水还是检测用的采样气路，都能保证介质流动平稳，不会因为通路结构问题产生紊流影响后端检测元件的读数精度。

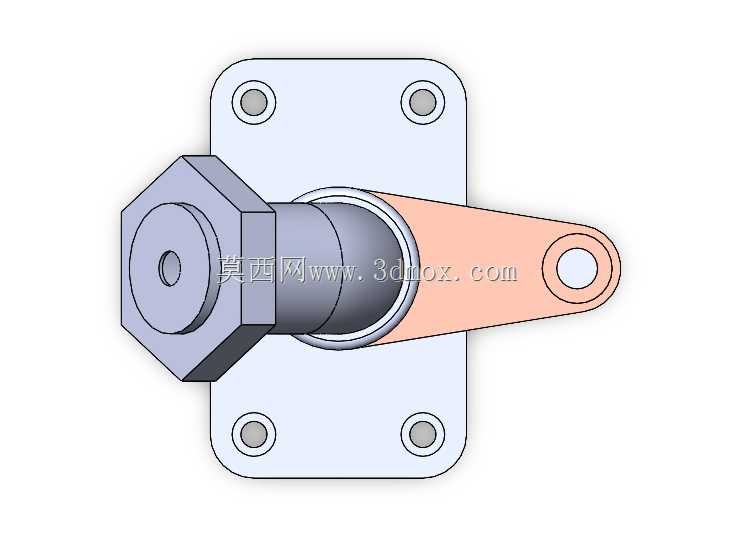

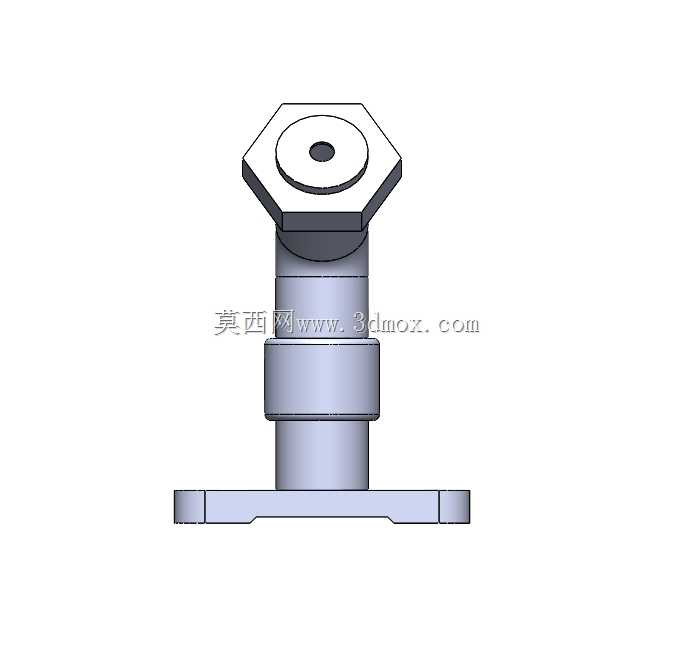

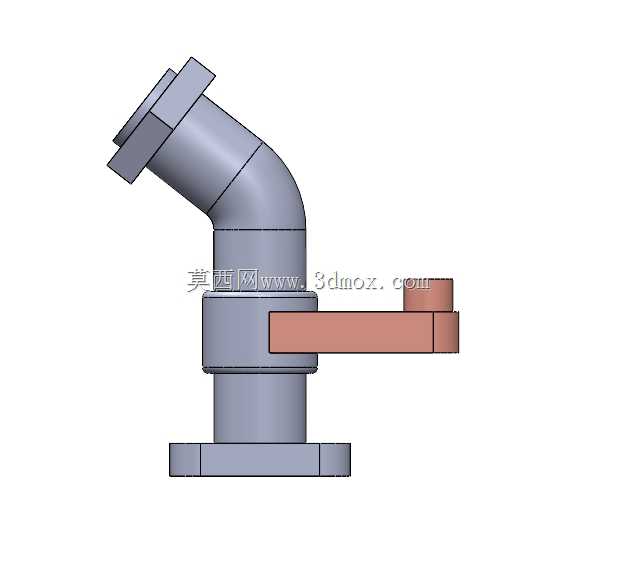

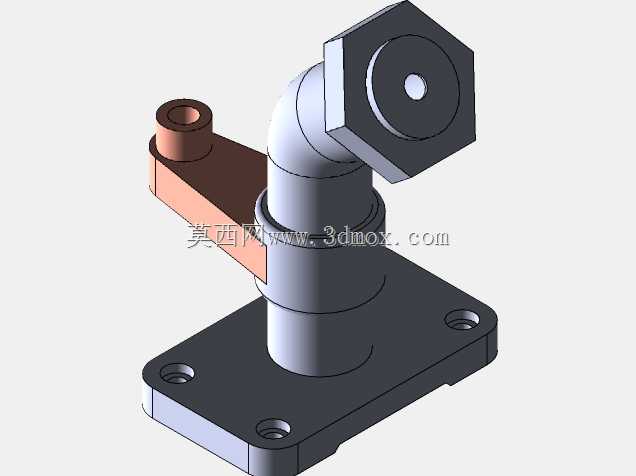

　　构件侧面伸出的带孔凸耳是旁通接口，用来接测压接头或者小型传感探头，不用在主通路上额外开孔做焊接，避免了焊接应力带来的结构变形，也减少了潜在的泄漏点。底部的安装底板是整个构件的受力支撑部分，底板上开有沉头安装孔，装配时可以用内六角螺栓直接固定在设备安装面或者型材支架上，沉孔设计能让螺栓头完全没入板面，不会突出底板表面影响安装贴合度，安装后整个构件的抗振性能比普通卡套式弯通接头高很多，即使设备长期运行有持续振动，也不会出现接头移位的问题。做这个结构的三维建模时，首先要确定通路的中心走向，主通路的两段圆柱中心要保证严格垂直，相交处的圆角过渡要和通路内径匹配，不能出现内壁台阶，否则后续做流体仿真的时候会出现不符合实际的流场畸变。

　　旁通接口的中心轴线要和主通路其中一段的轴线垂直相交，保证探头或者测压元件接入后能正对介质流向，获取准确的参数。安装底板的定位基准要选主通路的圆柱轴线，保证安装后通路的高度方向尺寸和设备整体布局匹配，底板上的安装孔中心距要符合常用的安装规范，孔边到板边的距离要满足螺栓装配的扳手空间要求，不能出现螺栓拧不进去的问题。从安装边界来看，这个构件的整体外轮廓没有突出的尖锐棱角，弯角外侧做了小圆角处理，安装时不需要预留太大的操作空间，适合在设备内部布局紧凑的区域使用，比如自动化生产线的检测工位、小型实验装置的气路排布、冷却系统的支路转弯处都能适配。主通路两端的接口可以根据实际使用场景搭配快插接头、卡套接头或者法兰连接，

　　旁通接口的尺寸统一用常规的小直径仪表接口规格，不用单独定制非标接头，能降低现场的配件采购成本。实际装配的时候要注意，安装底板和设备安装面之间可以加薄橡胶垫片，既能弥补安装面的平面度误差，也能进一步吸收管路传递的振动，延长构件的使用寿命。和传统的分体式弯通加支架的方案比，这种一体式结构的零件数量更少，装配时只需要固定底板的两个螺栓，再接入两端管路和旁通元件就能完成安装，能节省不少现场装配的工时，而且因为没有额外的支架连接环节，整体的结构刚性更好，长期使用的维护成本也更低。在做结构校验的时候，要重点关注弯角处的壁厚，因为介质压力在弯角处会产生额外的侧向推力，壁厚要满足对应压力等级的强度要求，同时底板和主体通路连接的位置要做加强筋过渡，避免安装紧固时或者受管路侧向力的时候出现根部断裂的问题。
