多通路法兰式流体连接基座结构设计

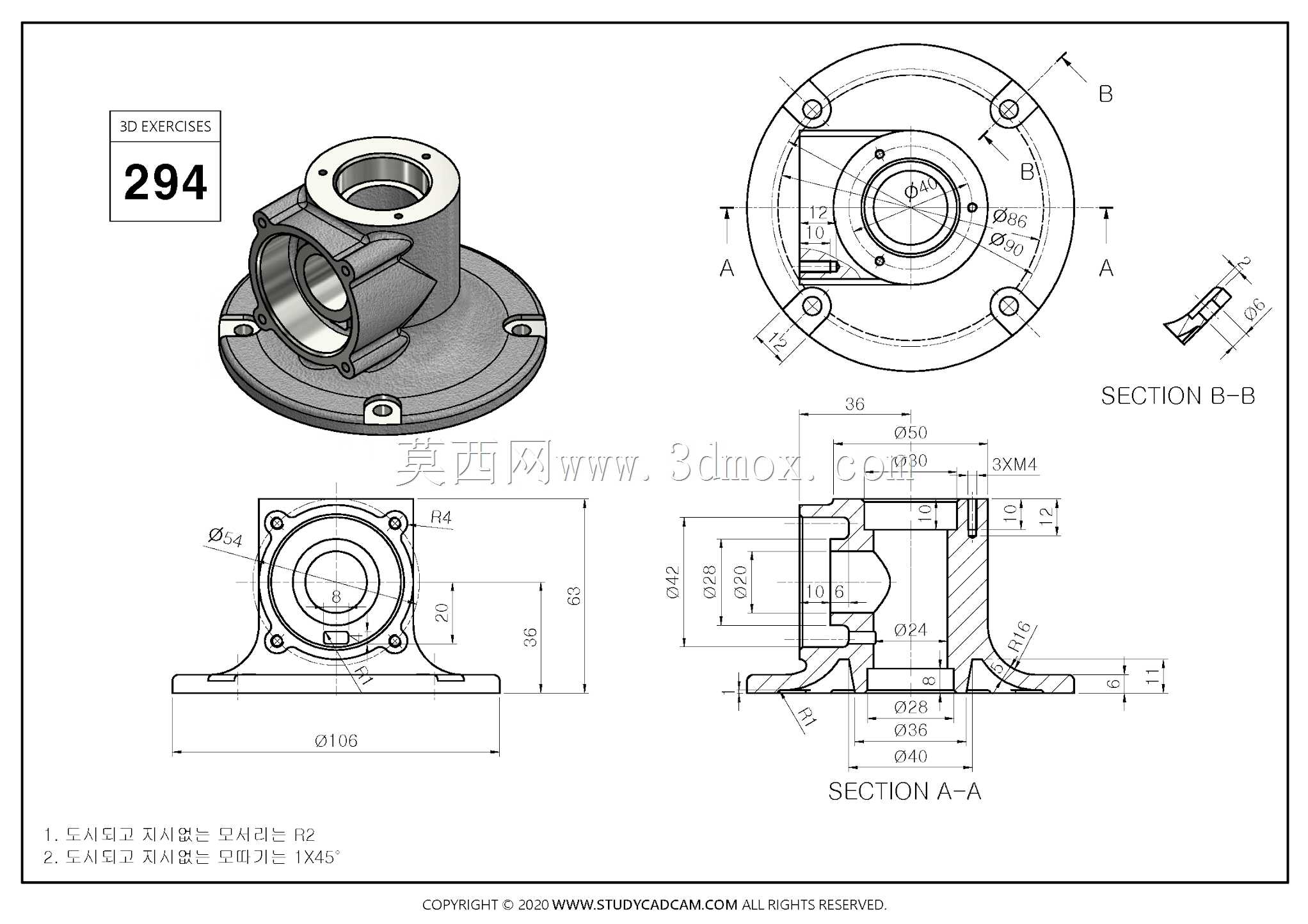

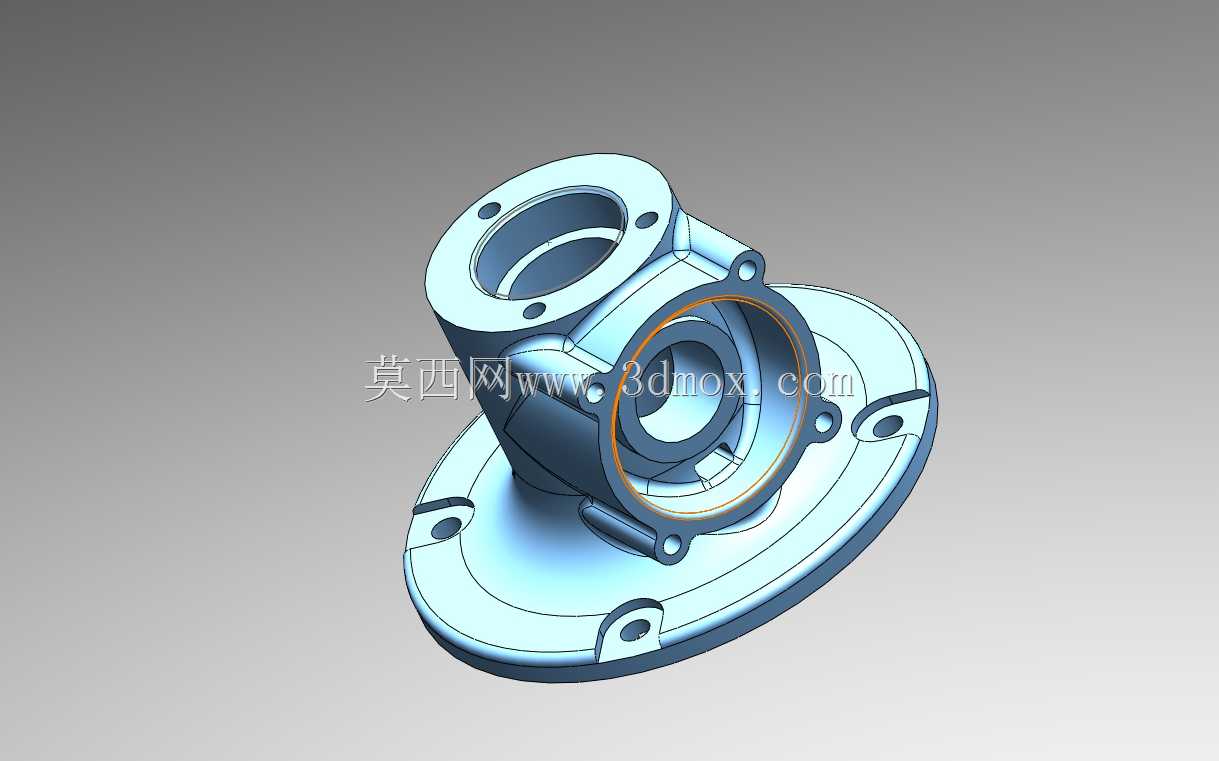

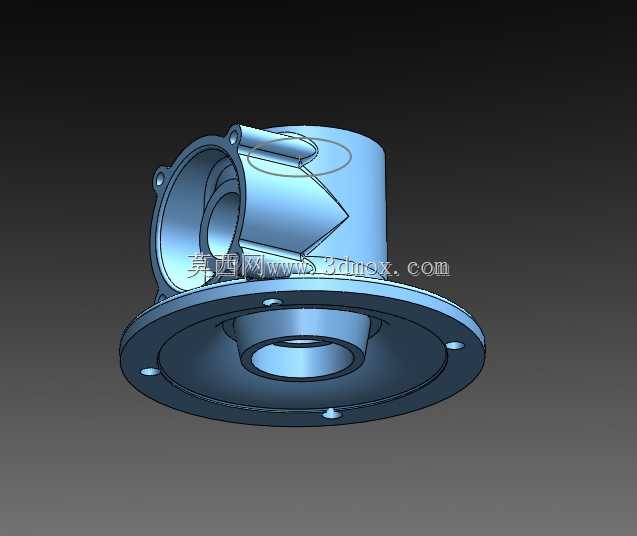

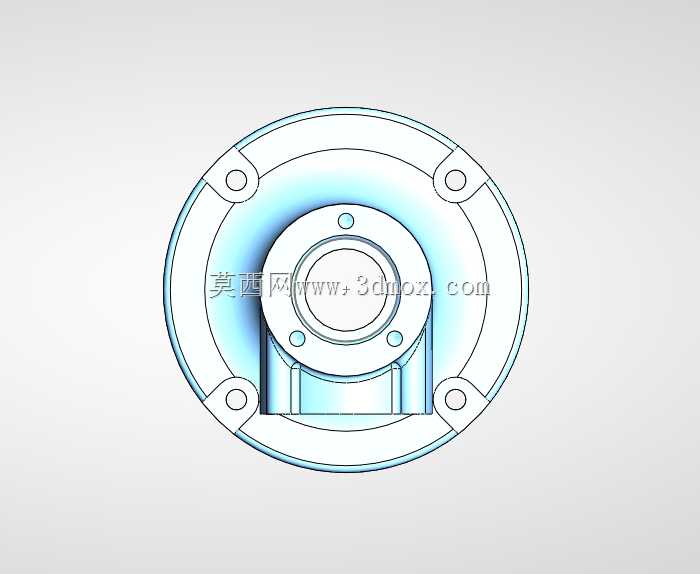

　　这类带多安装孔的法兰式连接基座，常应用在工业流体管路、小型液压动力单元、传感检测单元的集成安装场景中，作为不同通路介质的汇流、转向与承载基体使用。从结构上看，底部采用整圈带均布安装孔的椭圆法兰盘设计，安装孔位做了沉台处理，可适配内六角圆柱头螺钉的沉头安装，安装后螺钉头部不会突出法兰盘面，避免与周边安装面产生干涉，法兰盘面的平面度公差需要控制在0.05mm以内，保证与对接安装面的密封贴合度，防止介质从安装结合面渗漏。基座主体采用一体化铸造成型后做机加工的工艺路线，主体向上延伸出两个垂直相交的通路腔体，其中一个腔体轴线垂直于底部法兰安装面，另一个腔体轴线平行于法兰盘面，两个腔体内部做贯通设计，可实现两路不同方向介质的汇流或者转向，

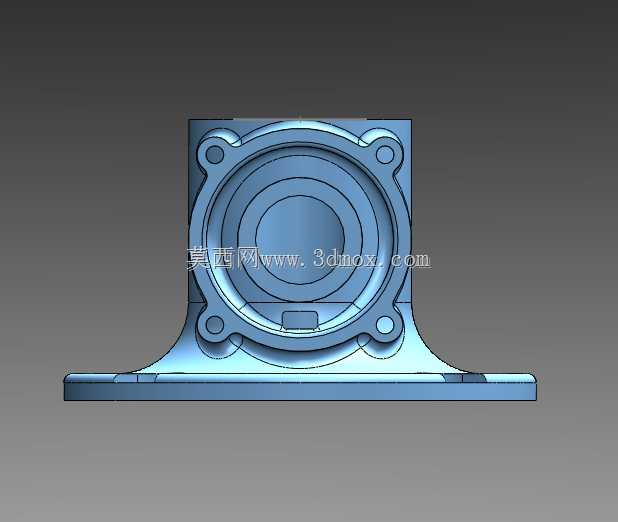

　　腔体的内壁粗糙度需要达到Ra1.6，减少介质流动过程中的阻力，同时避免杂质在腔体内壁附着堆积。两个通路的端口位置都设计了带螺栓孔的对接法兰，法兰端面上预留了密封槽安装位，可适配O型密封圈或者平垫片密封，对接法兰的螺栓孔位采用跨中布置方式，保证密封件的压紧力均匀分布，避免局部密封失效。在两个垂直腔体的相交位置，做了圆角过渡处理，避免应力集中，同时减少介质流动时的紊流产生，降低管路运行过程中的振动与噪音。基座的侧壁上还设计了小型的凸台安装位，可用于固定小型传感元件或者外接测压接头，方便对通路内的介质压力、温度参数进行实时检测。从安装边界来看，底部法兰的长轴尺寸约为180mm，短轴尺寸约为140mm，整体高度约为120mm，

　　垂直向上的通路通径约为50mm，水平方向的通路通径约为65mm，安装时需要预留至少200mm×160mm的安装平面空间，同时在水平通路的对接方向预留至少100mm的管路操作空间，方便对接管路的安装与后期维护拆卸。设计过程中需要重点考虑腔体的壁厚均匀性，铸造时的壁厚差控制在2mm以内，避免冷却过程中产生缩孔、缩松等铸造缺陷，影响基座的承压能力，这类基座的常规承压范围在1.6MPa以内，可满足大多数低压流体输送、气动回路的使用需求。在建模过程中，所有的安装孔位都采用特征阵列的方式生成，保证孔位的位置度公差符合装配要求，密封槽的尺寸按照对应通径的密封件标准尺寸设计，避免出现密封件安装后压缩量过大或者不足的问题。另外，

　　基座的所有外部棱边都做了R2-R3的圆角处理，既可以去除加工后的毛刺，避免安装维护时划伤操作人员，也可以提升铸件的结构强度，减少边角位置的磕碰损伤。这类结构在实际使用中，通常会根据输送介质的不同选择对应的材质，输送普通水基介质时可采用HT250灰铸铁材质，输送液压油或者腐蚀性介质时可采用304不锈钢或者铸铝材质，不同材质的基座壁厚需要根据材料的强度参数做对应调整，保证承压能力满足使用要求。
