带弧形安装面的异形定位连接基座结构

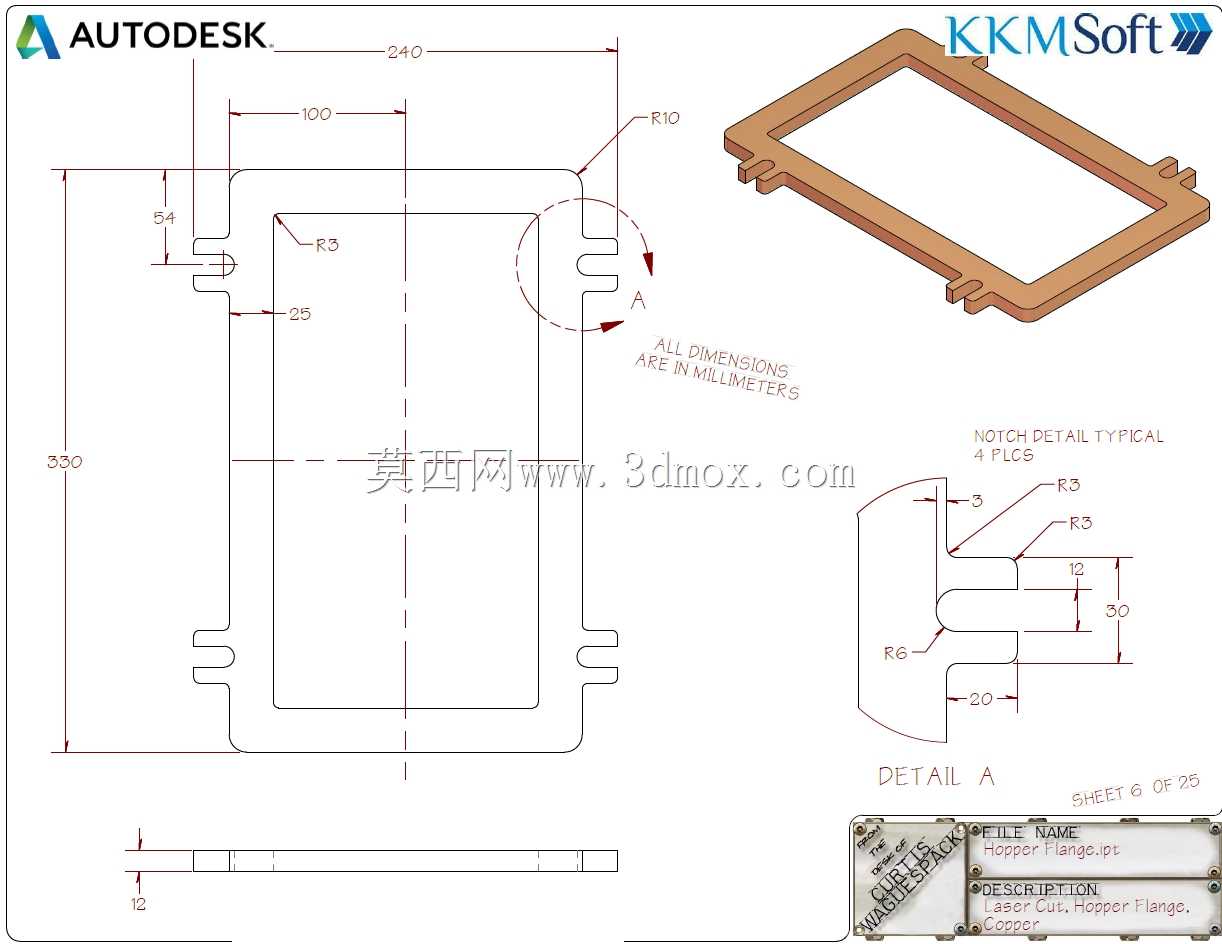

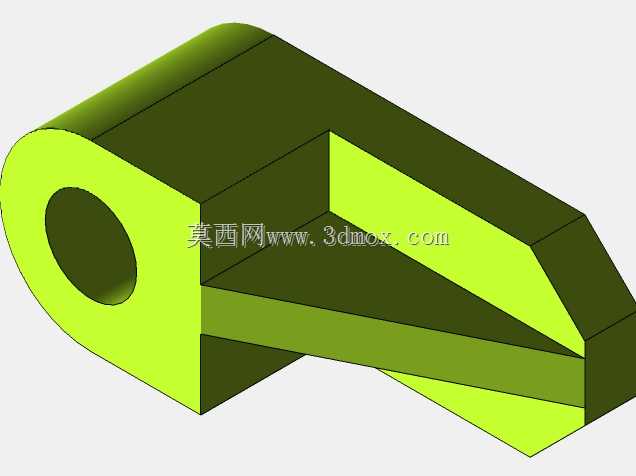

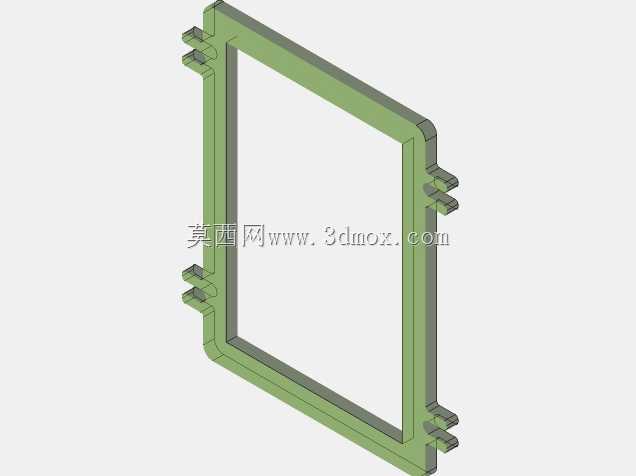

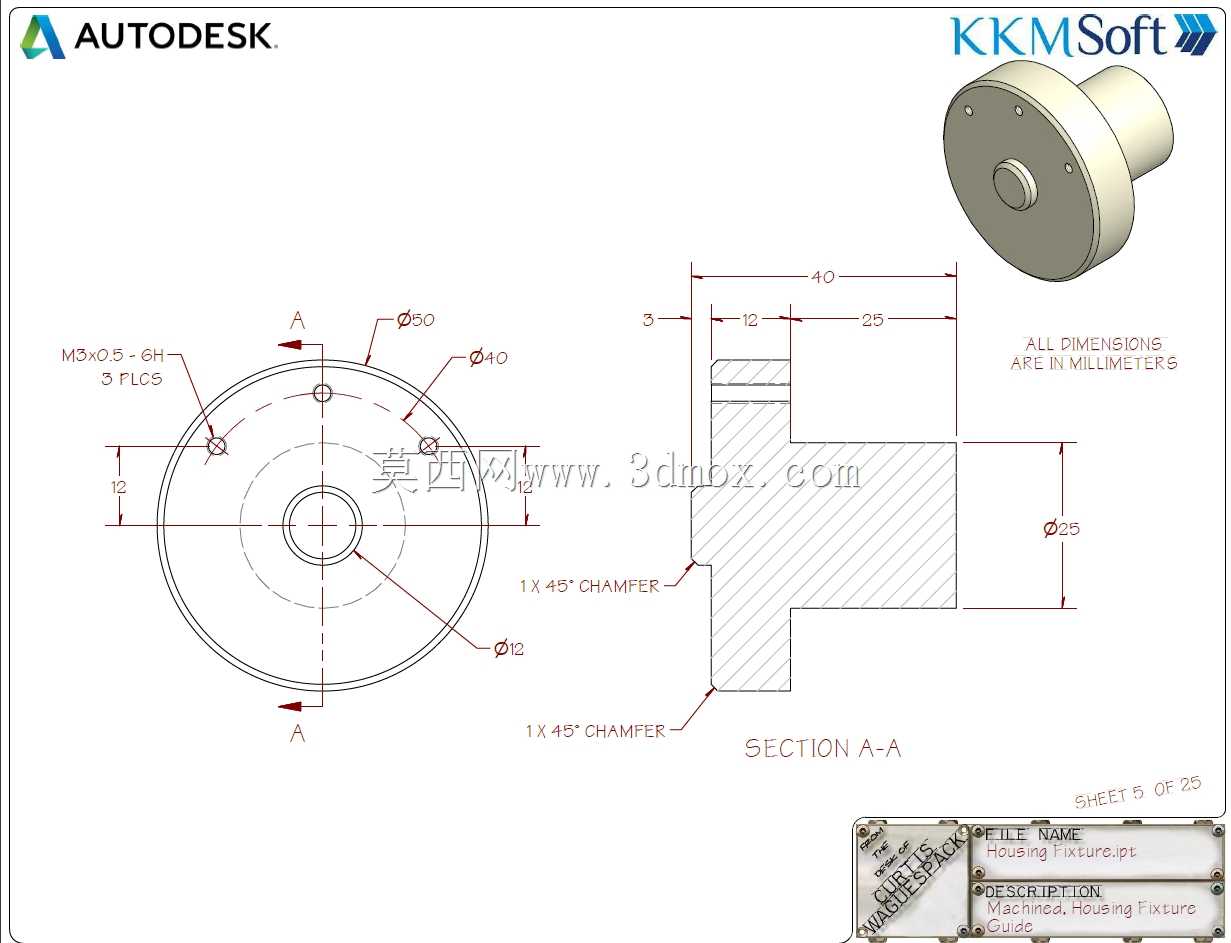

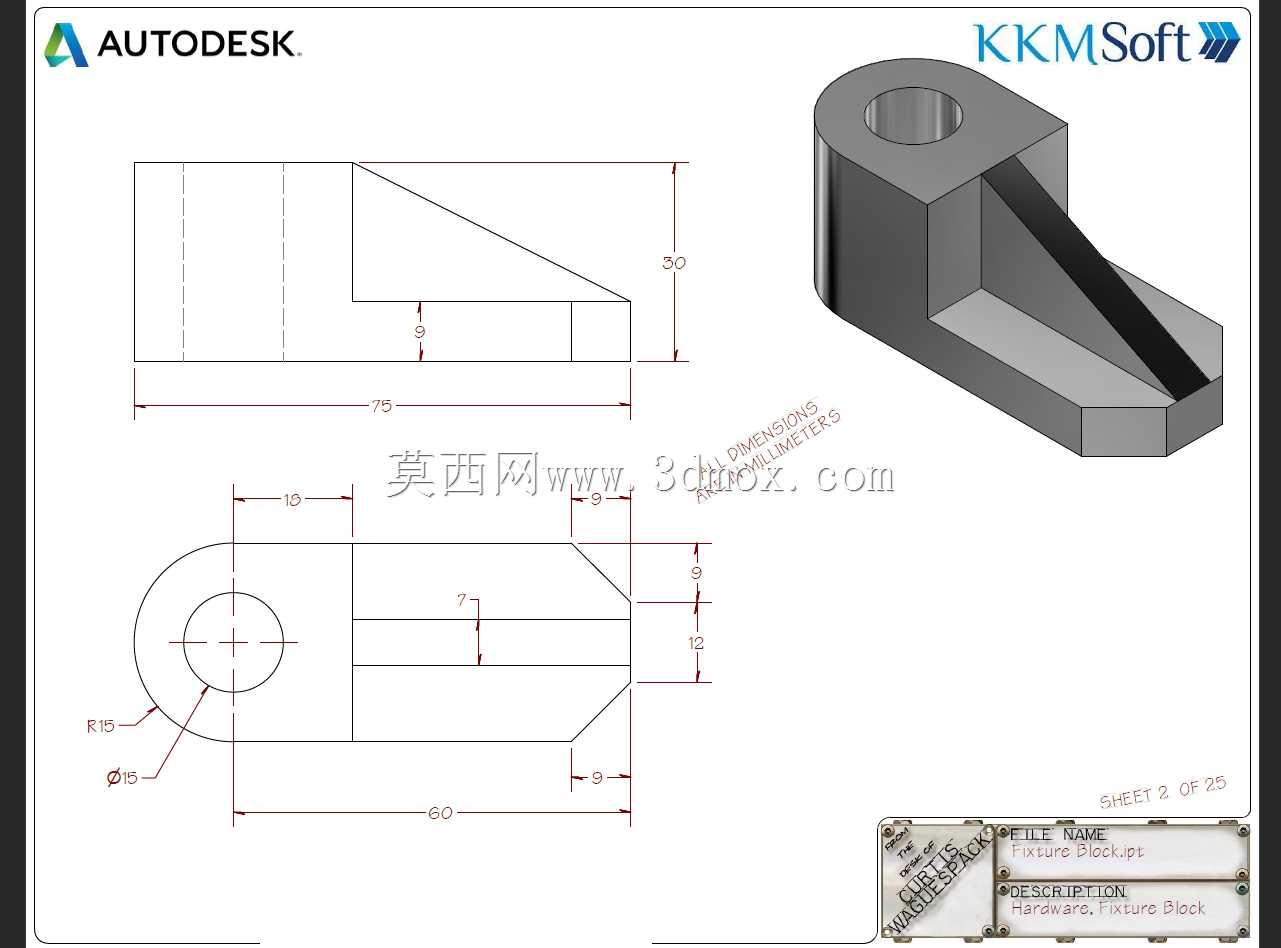

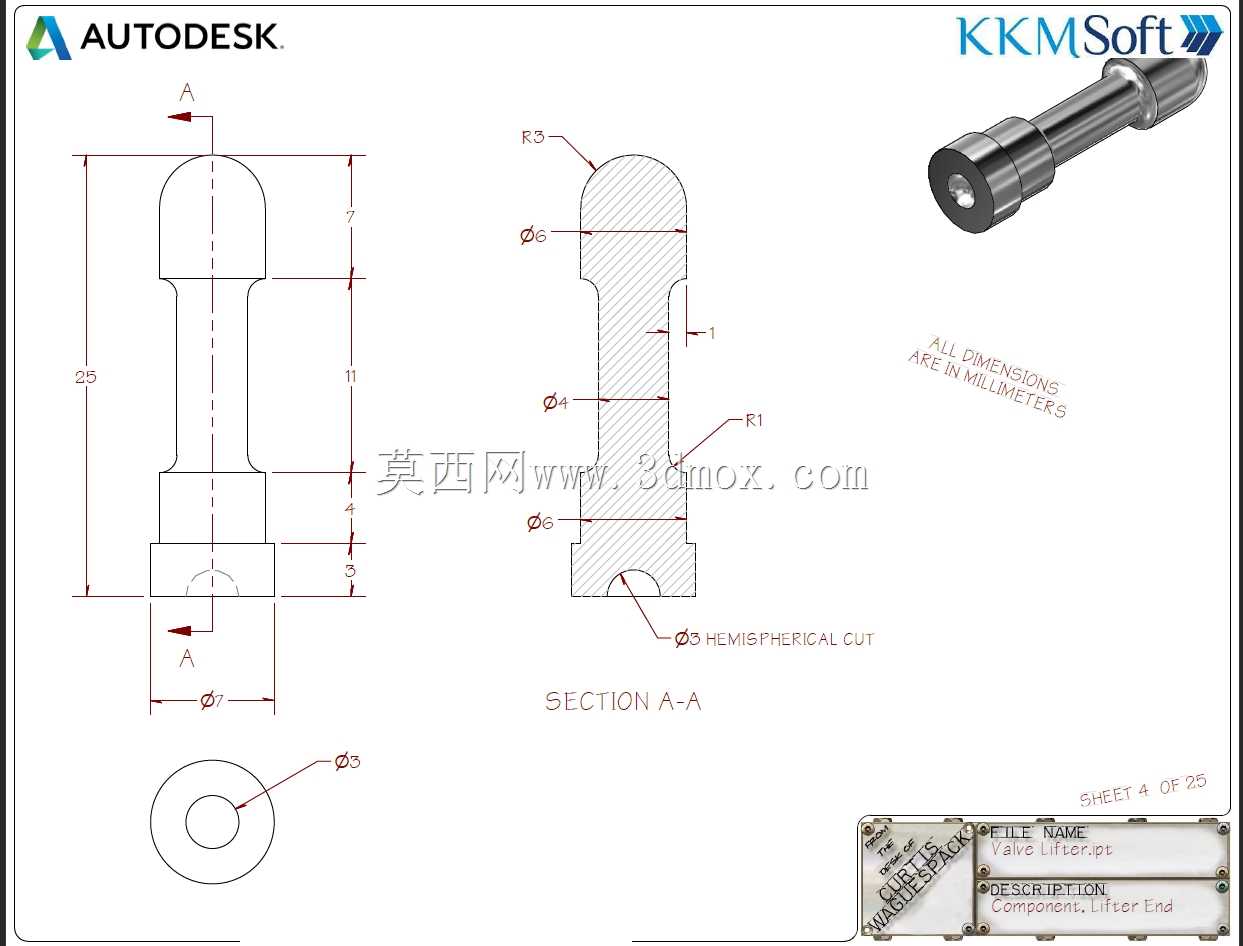

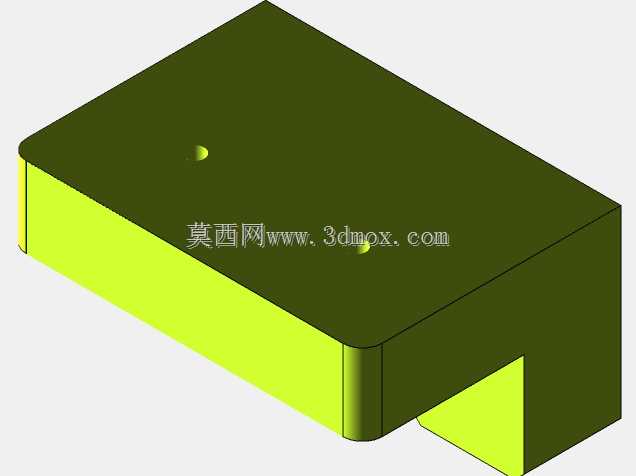

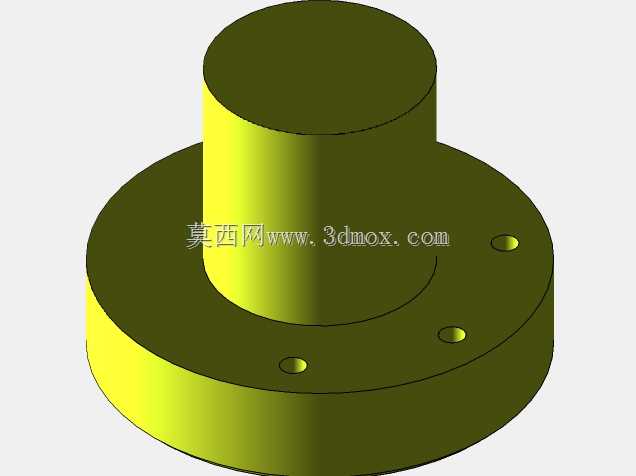

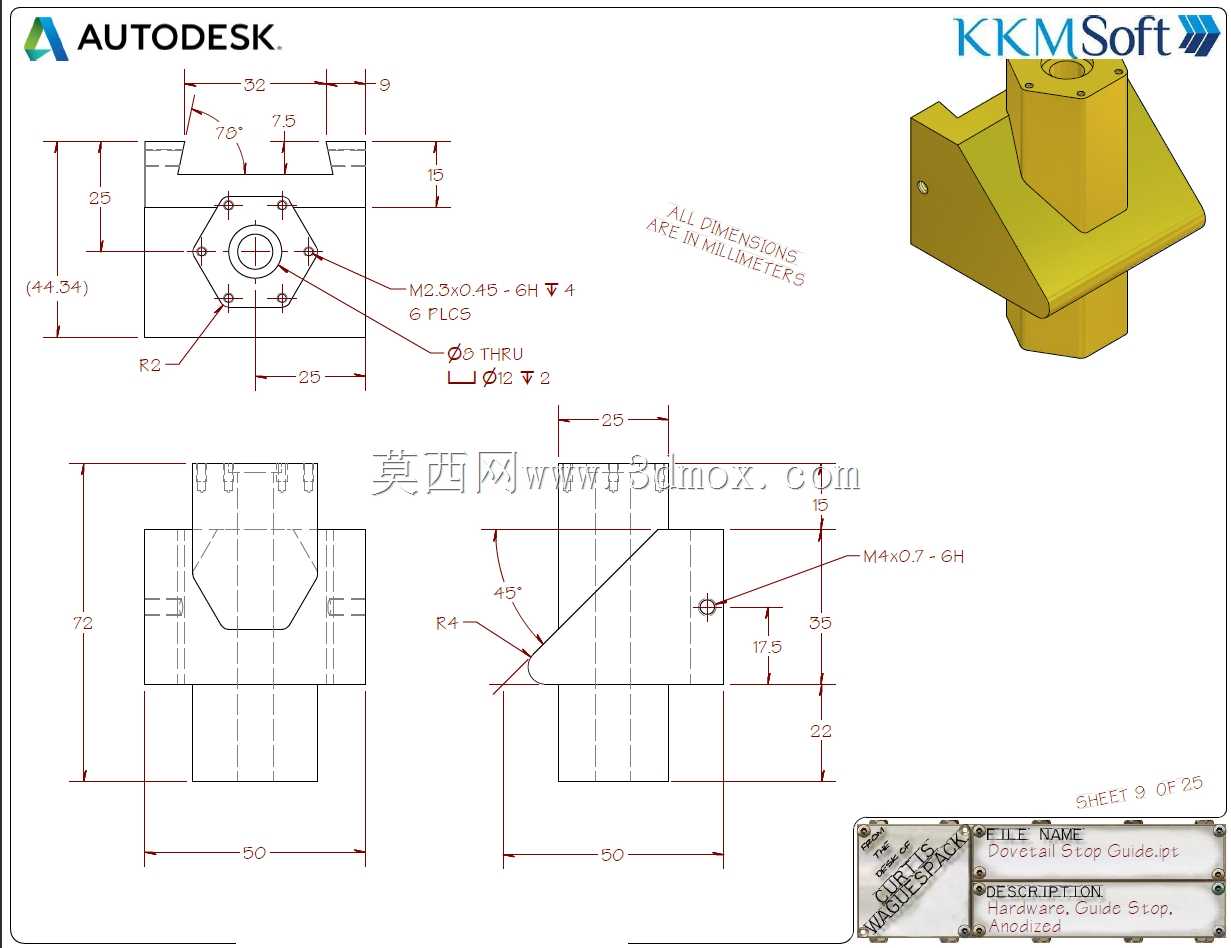

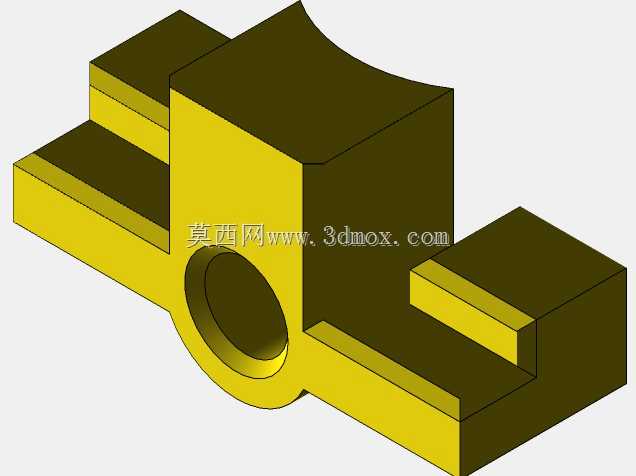

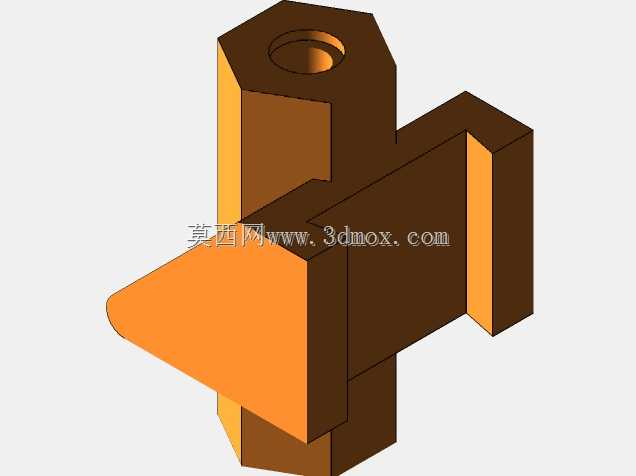

　　在工业自动化生产线、小型检测设备的传感安装工位里，这类带弧形贴合面的异形连接基座是很常见的适配零件，很多现场安装场景里，需要把检测元件固定在圆柱类杆件、弧形设备外壳上，常规的平板式安装座没法和弧形安装面紧密贴合，锁紧后容易出现偏转、松动，长期受设备振动影响还会出现检测位置偏移，直接影响检测信号的稳定性。这个基座的设计首先考虑的就是安装贴合的可靠性，上部的弧形内凹面是和被安装圆柱件的外径匹配的，加工时这个弧面的粗糙度要控制在Ra3.2以内，保证贴合时没有明显间隙，锁紧后能形成足够的抱紧摩擦力，不会沿着圆柱面周向转动。基座两侧延伸出的阶梯凸台，是用来安装固定检测元件的，凸台的台阶高度是根据常用传感器的安装厚度预留的，

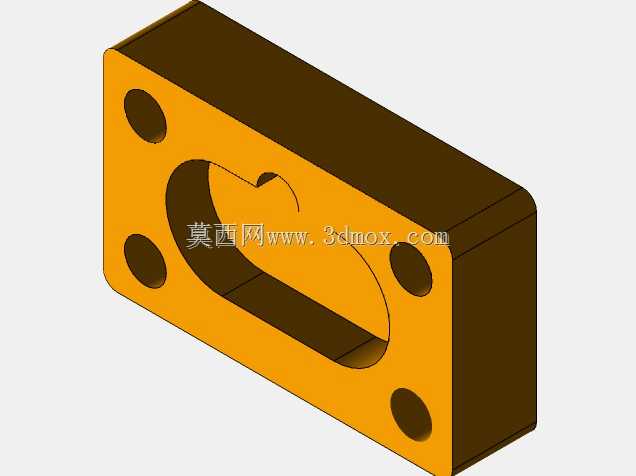

　　每个凸台上都预留了螺丝过孔的位置，安装时不需要额外加工垫片调整高度，直接把传感器放在台阶面上，用螺丝锁紧就能保证检测端面和被测面的距离符合检测要求。中间的通孔是穿装锁紧轴或者定位销的，孔的公差选H7，和配套的销轴采用间隙配合，方便安装时调整基座的周向角度，调整到合适位置后，再通过侧面的紧定螺丝或者弧形面的抱紧力锁死位置，这个设计比固定式的安装座适配性强很多，同一个基座可以适配小范围内不同角度的安装需求，不用针对每个角度单独加工零件。从安装边界来看，这个基座的整体外轮廓没有尖锐的外伸结构，两侧凸台的宽度和中间主体的宽度差控制在合理范围，安装后不会和周边的管线、其他运动部件产生干涉，在狭小的设备安装空间里也能布置。

　　设计时特意把基座的壁厚做了均匀化处理，最薄的位置也能满足常用铝合金或者工程塑料材质的强度要求，不会因为注塑或者铣削加工出现变形，弧形面和中间通孔的同轴度公差控制在0.05mm以内，保证安装后弧形面和圆柱杆件贴合时，中间的锁紧轴能顺利穿入，不会出现卡滞。在实际使用场景里，这类基座除了用来安装传感器，也可以用来固定小型的气管接头、线缆固定座，在轻工包装设备、小型输送线的检测工位上用量很大，相比一体焊接的安装支架，这种机加工或者注塑成型的零件一致性更好，批量安装时不需要逐个调整位置，能大幅减少现场安装的调试时间。零件的边角都做了C1的倒角处理，既避免安装时划伤操作人员，也能消除加工时的应力集中点，长期受振动影响不会出现边角开裂的问题。两侧凸台的平面和中间弧形面的位置度也做了约束，保证安装在凸台上的元件检测方向始终对准预设的被测位置，不会因为基座本身的加工误差导致检测方向偏斜。
