法兰式传感检测端金属壳体结构设计

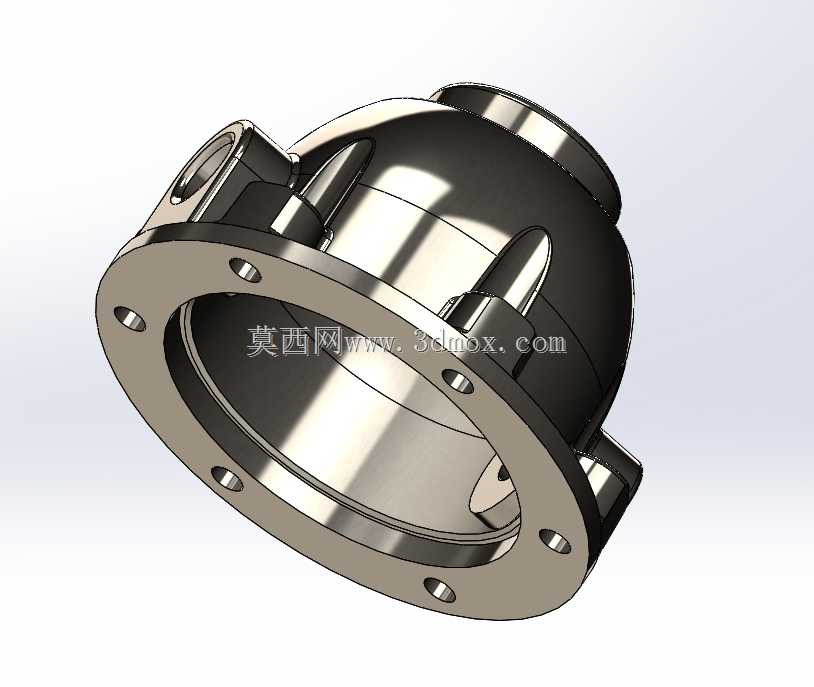

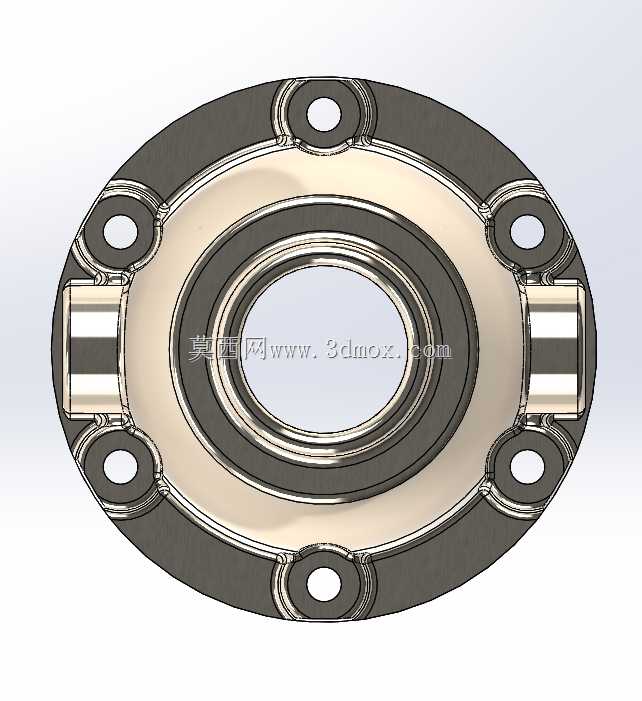

　　这款法兰式传感检测端壳体，主要面向工业现场压力、转速类传感检测单元的封装防护需求，适配各类工业设备的传感点位安装场景，常见于液压管路检测端、动力传动系统转速监测位、流体管路参数采集端的传感元件防护。从实际使用场景来看，这类壳体需要同时兼顾安装定位精度、内部元件防护、外部接口兼容三个核心需求，设计阶段首先要匹配安装端的法兰对接标准，端面上的6个安装孔采用均匀圆周排布，孔位公差控制在±0.05mm范围内，保证安装后与对接端面的同轴度，避免传感检测端出现偏心导致的检测数据偏差。壳体主体采用回转体加侧向凸台的结构，主腔体为球形过渡的回转结构，相比直筒式腔体，球形过渡结构可以在同等壁厚下提升壳体的抗形变能力，在工业现场存在振动、

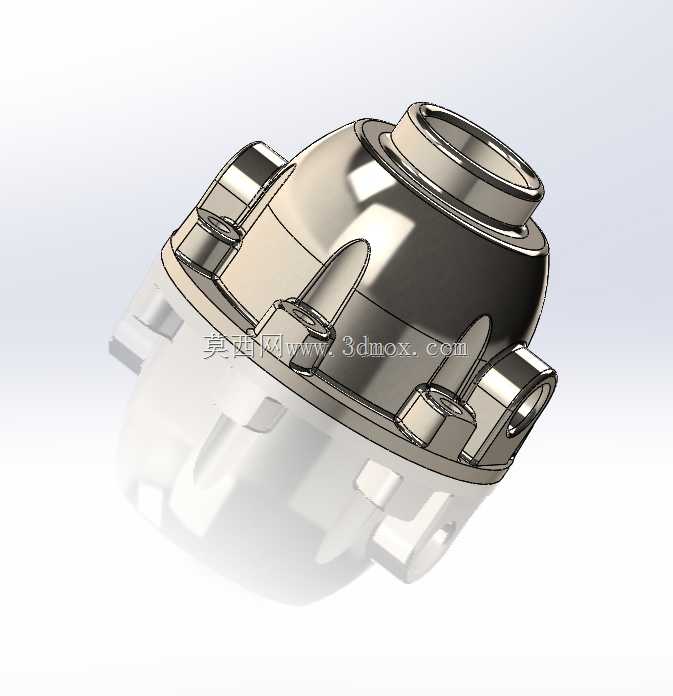

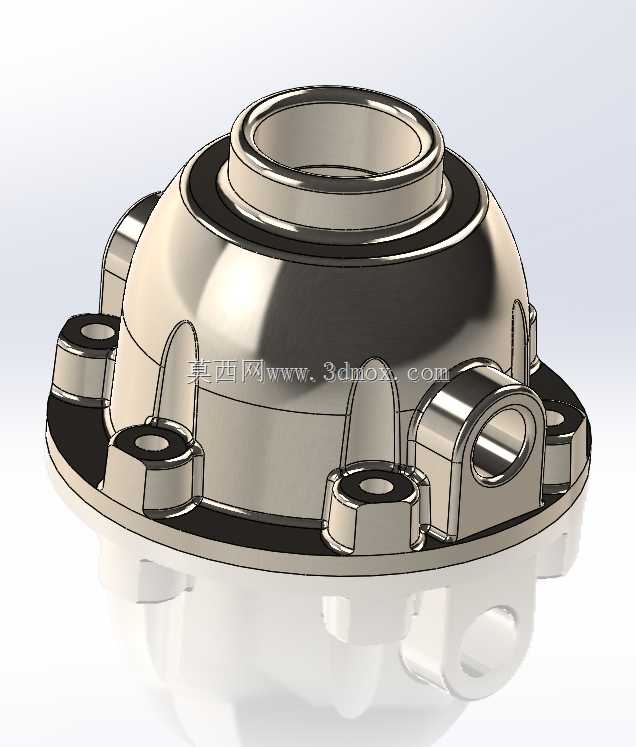

　　管路压力波动的工况下，能够减少壳体形变对内部传感芯体的挤压，避免检测精度受外力影响。侧向伸出的三个凸台结构，分别对应线缆出线、调试接口、旁通检测接嘴的安装位，凸台与主腔体采用圆弧过渡，避免应力集中，在机加工阶段可以减少转角处的应力残留，同时在长期受振动的工况下，降低凸台根部开裂的风险。安装法兰的厚度根据常见的工业安装场景设定为8mm，法兰端面设计有0.5mm深度的密封槽，可适配O型密封圈安装，保证壳体与对接设备端面之间的IP65级防护能力，防止工业现场的油污、切削液、粉尘进入壳体内部损坏传感元件。主腔体的内部容积经过测算，可容纳直径35mm以内的传感芯体，同时预留10mm的线缆走线空间，内部设计有两个定位凸台，

　　用于传感芯体的周向定位，避免芯体在壳体内转动导致检测点位偏移。侧向凸台的内孔直径分别适配M12线缆接头、M6调试接嘴、M8旁通接口，接口处均设计有标准管螺纹，方便现场安装时直接对接标准管路接头，无需额外加工转接件。从安装边界来看，壳体整体最大外径为120mm，法兰安装孔的中心圆直径为100mm，安装后壳体突出安装端面的高度为75mm，侧向凸台的最大外伸距离为25mm，在设备布局阶段可以提前预留对应的安装空间，避免与周边的管路、结构件产生干涉。设计过程中针对壁厚做了梯度优化，法兰位置壁厚8mm保证安装强度，主腔体位置壁厚5mm兼顾强度与轻量化，侧向凸台位置壁厚4mm满足接口螺纹的加工深度要求，整体重量控制在1.2kg左右，

　　不会对安装点位造成额外的负重负担。壳体的表面处理采用硬质阳极氧化工艺，适配工业现场的腐蚀环境，在存在弱酸碱、油污的工况下可以保证5年以上的使用寿命，同时金属表面的导电特性可以满足传感单元的屏蔽需求，减少工业现场电磁干扰对检测信号的影响。在结构验证阶段，针对法兰安装面的平面度做了严格控制，平面度公差不超过0.02mm，保证密封件安装后不会出现局部间隙，同时壳体的同轴度公差控制在0.03mm以内，确保内部传感芯体的检测轴线与设备被测点位的轴线重合，减少安装误差带来的检测偏差。这类壳体的设计没有采用复杂的异形结构，所有特征都可以通过常规的车削、铣削加工完成，不需要特殊的定制刀具，适合批量加工生产，能够降低传感单元的整体制造成本，同时标准化的接口设计可以适配多种不同类型的传感芯体，提升壳体的通用适配能力，减少不同型号传感产品的壳体开模成本。
