三耳带安装孔法兰式传感基座结构

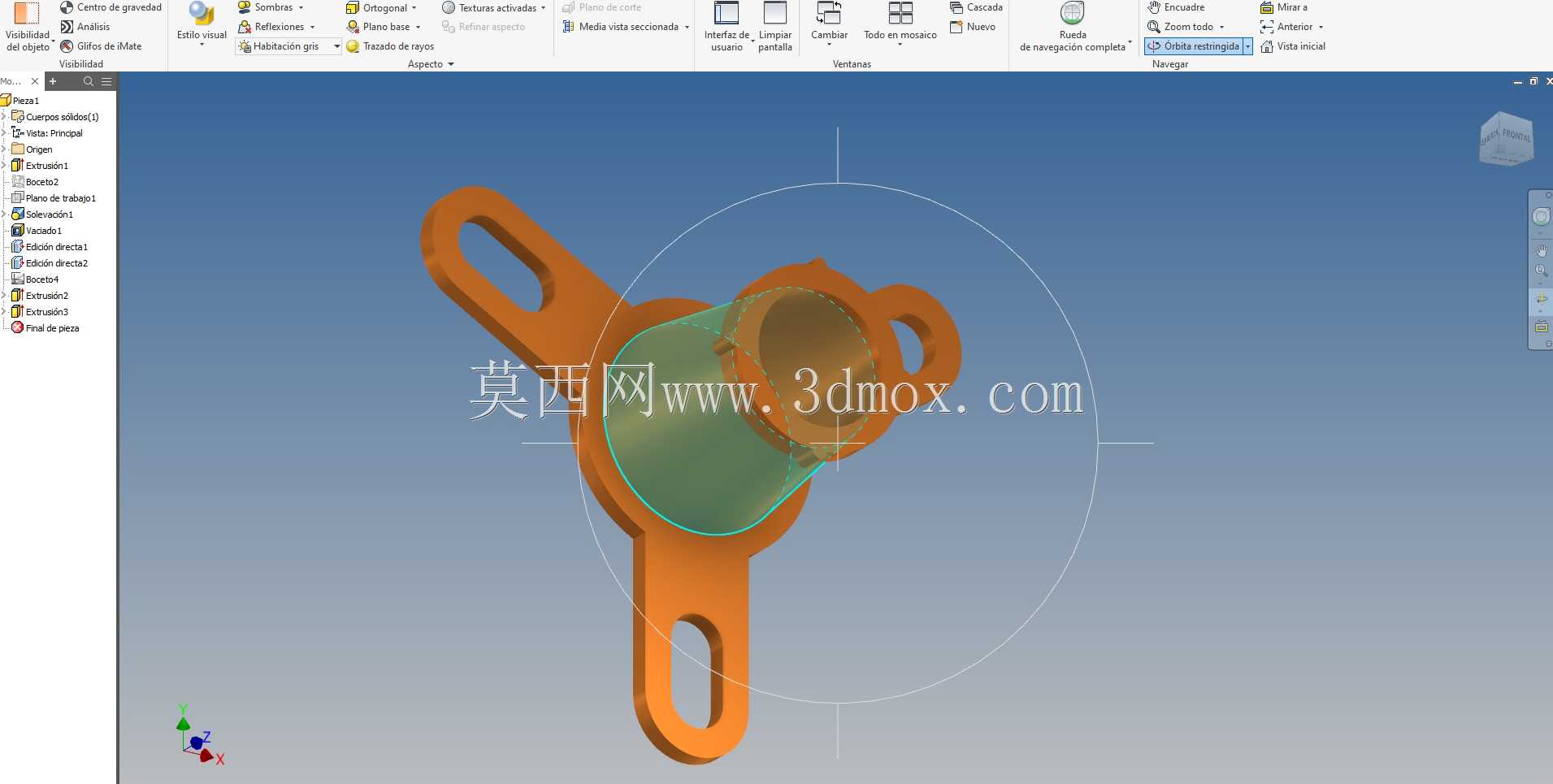

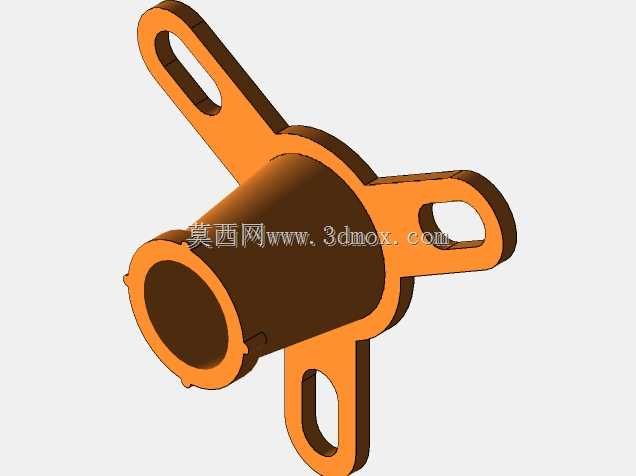

　　三个安装耳沿筒身底部周向120度均匀分布，每个耳片上开设长圆形安装腰孔，这种腰孔设计的核心考量是现场安装的容错性，现场安装时如果安装基面的螺孔位置存在少量加工偏差，不需要重新扩孔或者调整基座位置，只需要微调腰孔与螺孔的相对位置就可以完成紧固，大幅降低现场安装的适配难度，同时三个支撑耳的三角形布局本身具备更好的结构稳定性，相比两耳式安装座，抗倾覆、抗侧向振动的能力更强，在设备存在持续小幅振动的工况下，基座不会因为长期受交变载荷出现连接松动。从安装边界尺寸来看，筒身主体的外径根据适配的常规工业传感元件尺寸设计，内腔直径匹配常用M18、M30规格圆柱型传感元件的外壳尺寸，安装耳的外伸长度控制在合理范围，既保证腰孔有足够的调节行程，这款三耳式法兰安装基座，是工业传感检测场景中常用的配套安装结构件，主要用于各类接近式、光电式传感检测元件的现场固定安装，适配工业流水线、自动化设备工位、物料输送线旁的检测点位布设需求，能够在设备长期运行的振动环境下保持传感元件的位置稳定性，避免检测点位偏移导致的信号误判、漏检问题。从结构设计逻辑来看，主体采用中空筒式主体搭配三个周向均布的安装耳的布局，中空内腔用于穿设传感元件的线缆或者容纳传感元件的尾部接线端，同时为传感元件提供轴向的定位支撑，筒身上端的环形凸台做了限位台阶设计，能够与传感元件的外壳定位台阶配合，实现传感元件装入后的轴向定位，不需要额外设计轴向顶紧结构就可以限制元件的轴向窜动。

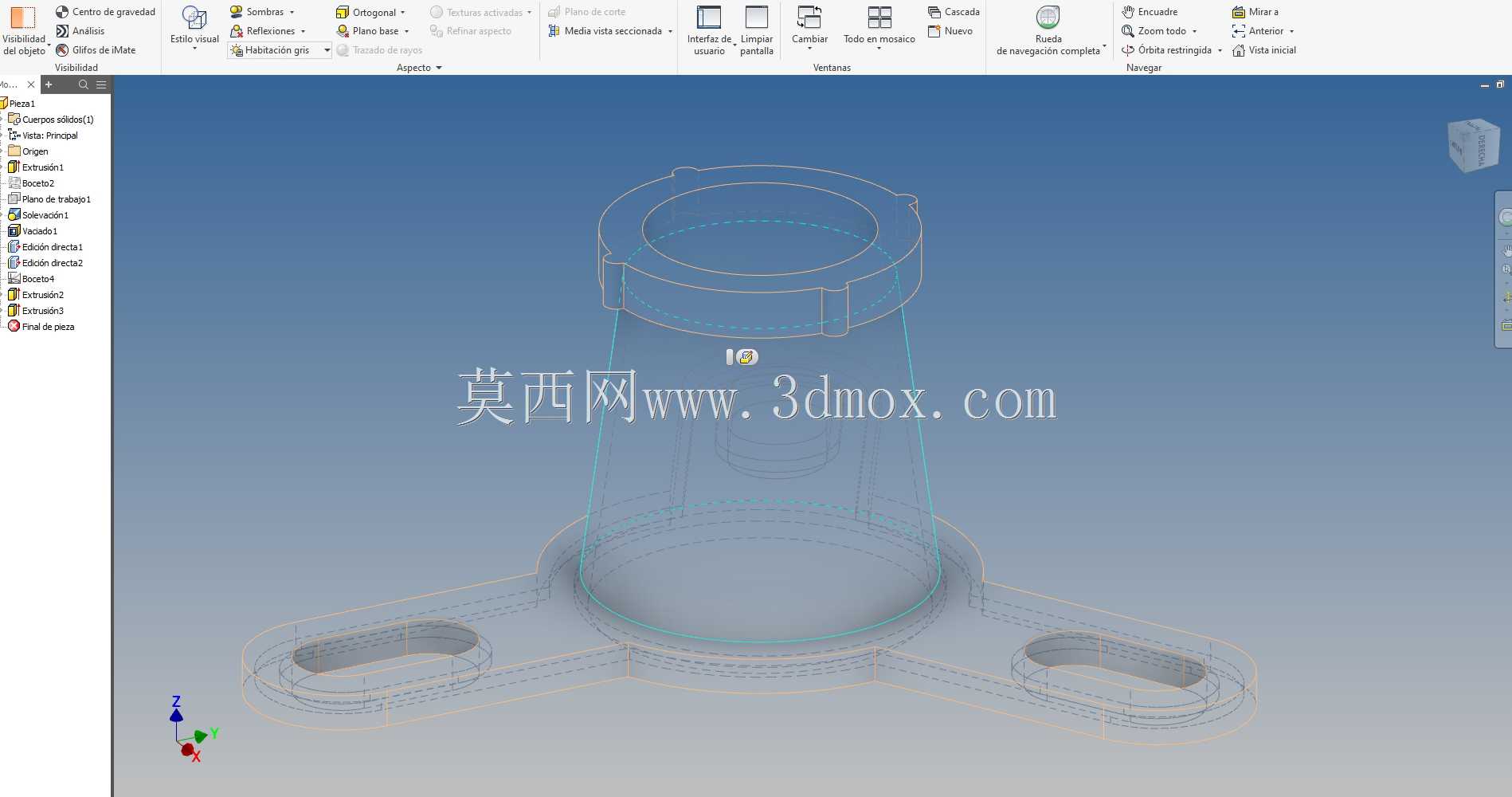

　　也不会占用过多的安装空间，三个耳片的安装面与筒身下端面保持共面，加工时一次装夹铣平，保证安装后基座的轴线与安装基面保持垂直，避免传感元件安装后出现倾斜，导致检测距离、检测角度出现偏差。设计过程中针对壁厚做了针对性优化，筒身壁厚在保证结构强度的前提下做了减薄处理，既可以降低整体零件重量，也能够减少注塑或者机加工过程中的材料消耗，安装耳与筒身的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在长期受侧向载荷的时候不会出现耳片断裂的问题。上端环形凸台的外径略大于筒身主体外径，凸台的下端面可以作为安装时的轴向压紧面，当传感元件从上端装入内腔后，凸台可以挡住元件的定位台阶，配合下端的锁紧环或者顶丝就可以完成元件的完全固定。

　　在实际应用场景中，这类基座可以适配多种不同类型的圆柱型工业传感器，不管是输送线上的物料到位检测、设备工位的工件位置确认，还是自动化设备的运动行程限位检测，都可以通过这款基座完成传感元件的固定，安装时只需要在设备的安装基面加工三个对应位置的螺纹孔，将基座的腰孔对准螺孔，穿入螺栓后调整好基座的周向角度，再拧紧螺栓就可以完成基座固定，之后将传感元件穿入基座内腔，调整好检测端面的伸出长度，锁紧固定件就可以完成整个检测点位的安装。相比一体式的传感安装支架，这种基座的结构更紧凑，占用的安装空间更小，在设备内部安装空间局促的点位也可以顺利布设，同时三个腰孔的调节范围可以覆盖现场安装时的大部分位置偏差，不需要安装人员现场配做支架，

　　大幅缩短现场调试的周期。结构的细节处理上，所有棱边都做了小倒角处理，避免安装过程中锐边划伤操作人员或者线缆外皮，内腔的内壁做了光滑处理，传感元件装入时不会因为内壁毛刺刮伤元件的外壳涂层，安装腰孔的两端做了圆弧过渡，螺栓穿入时不会出现卡滞，整体结构没有复杂的异形曲面，不管是采用工程塑料注塑加工还是铝合金机加工，都可以很方便地完成生产制造，加工成本低，适合批量配套使用。在抗振性能设计上，三个安装耳的布局让基座与安装面形成三个稳定的支撑点，螺栓拧紧后每个耳片都可以均匀承受压紧力，不会出现两耳式基座容易出现的绕安装孔连线转动的问题，即使设备运行时存在持续的小幅振动，基座的位置也可以长期保持稳定，不需要运维人员定期检查紧固连接螺栓，降低设备后期的运维工作量。
