多铰接式联动安装支架结构设计

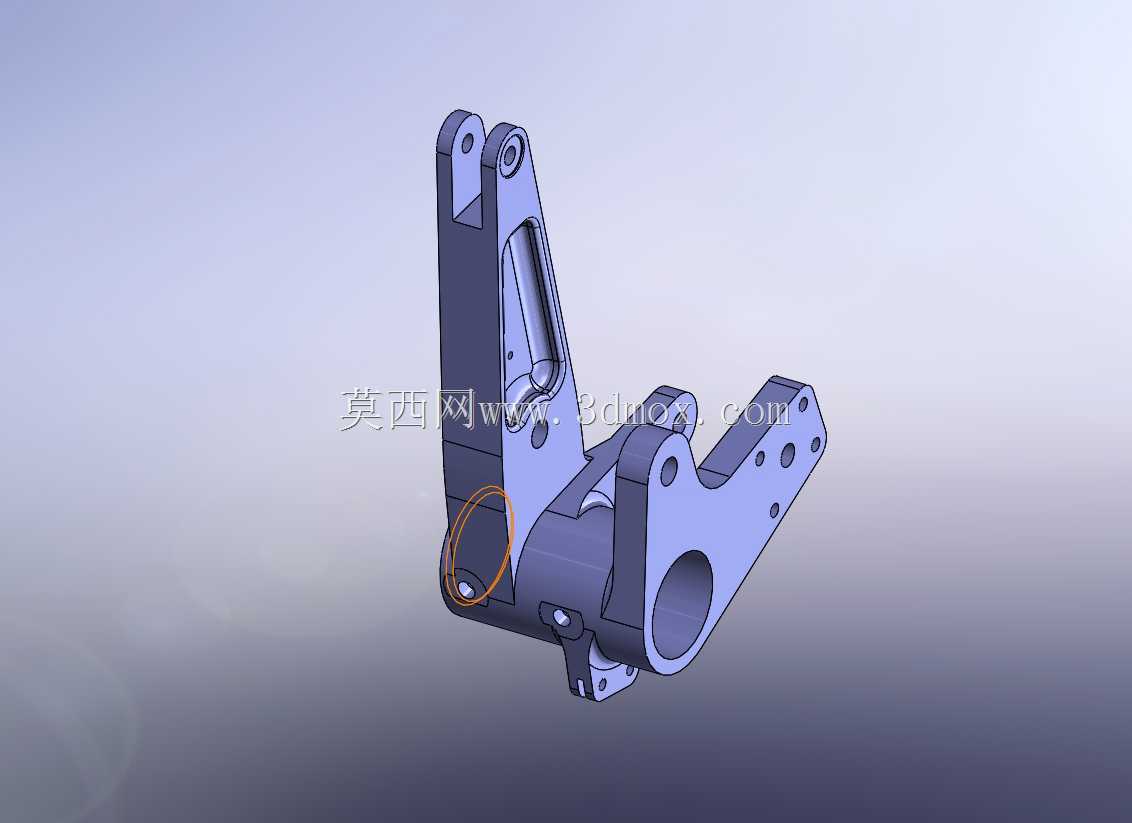

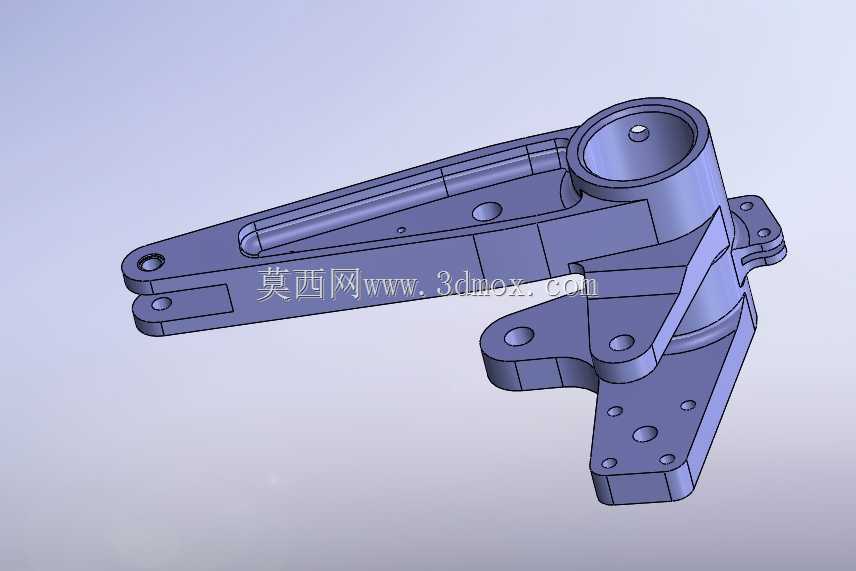

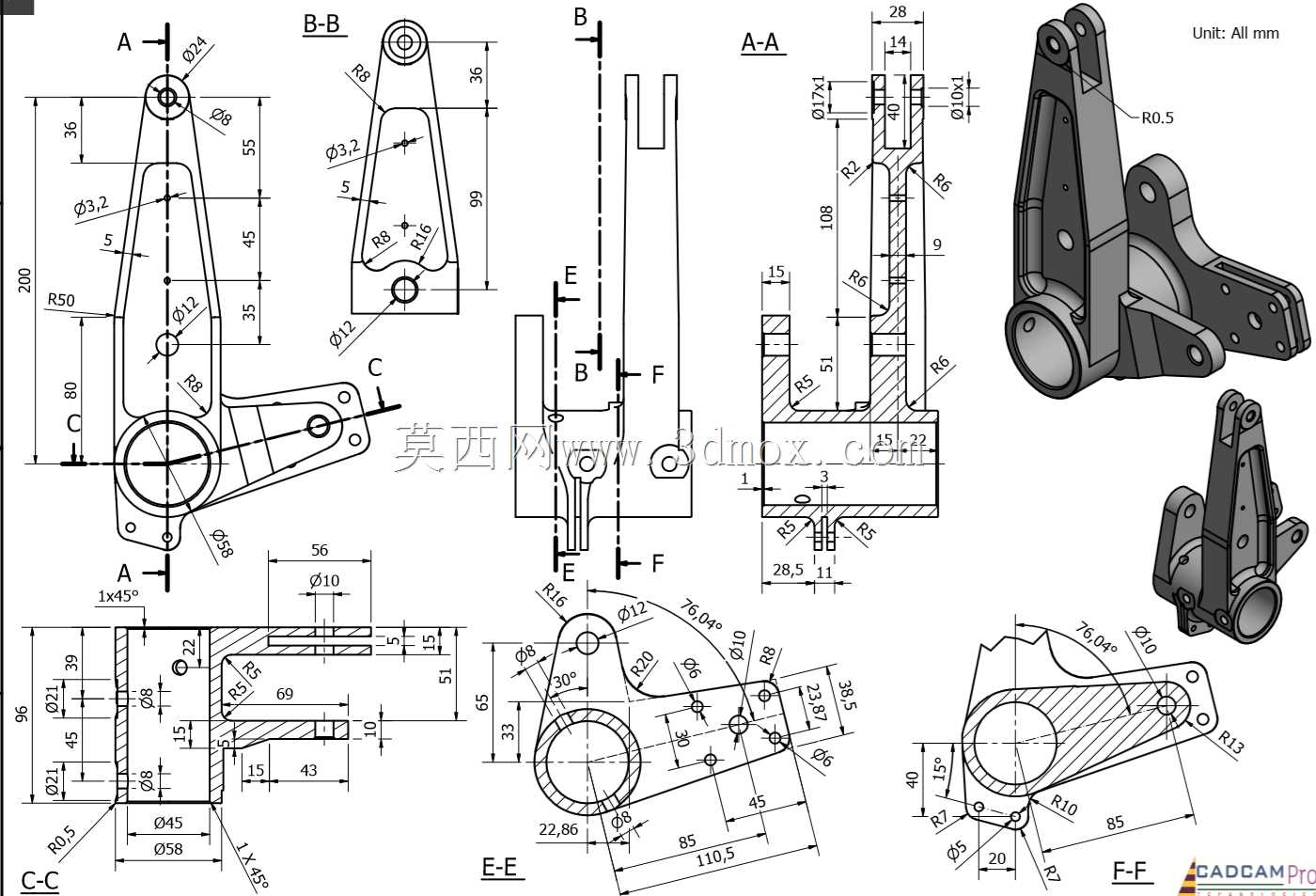

　　该铰接联动支架属于工业设备配套的连接承载构件，主要应用在需要实现多段角度同步调整的工位场景中，常见于自动化生产线的工件姿态调整模块、检测设备的探头定位组件、工装夹具的角度调节单元，也可作为小型机械臂的末端执行器连接基座使用，承担载荷传递、运动轨迹约束、多部件定位连接的核心作用。从结构设计逻辑来看，整个构件采用一体化基体搭配多铰接点位的布局思路，主体基座设置有大直径轴套孔，用于与设备固定端的转轴配合，孔位内部预留了轴承安装台阶与润滑脂存储槽，可降低转动过程中的摩擦损耗，同时轴套端面设计有定位销孔，能够限制转轴的轴向窜动，保证转动过程的同轴度精度。从基座延伸出的两条平行长臂采用等强度变截面设计，臂身厚度从根部到铰接端逐步收窄，

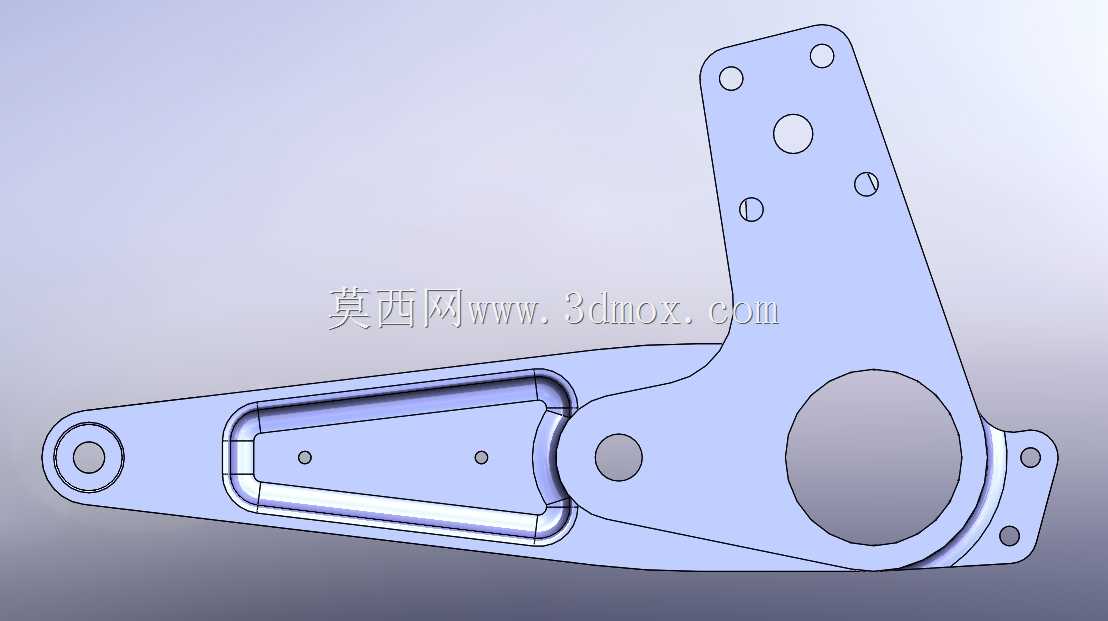

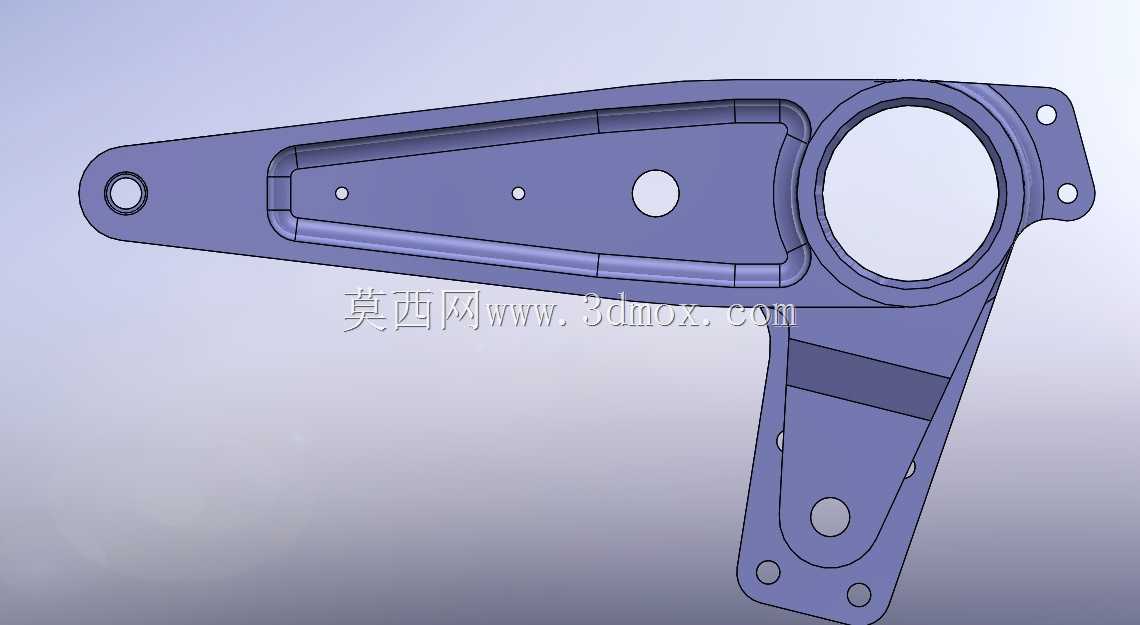

　　在保证整体结构刚性的前提下尽可能降低构件自重，臂身上分布的多个通孔分为两类，靠近臂身中段的小孔为工艺减重孔，同时可作为线缆穿过的走线通道，分布在臂端与臂身连接位置的通孔为铰接安装孔，每个孔位周边都设计有凸台加强结构，避免铰接螺栓锁紧时造成臂身局部压溃变形。基座下方延伸出的三角支撑臂与长臂形成稳定的三角受力结构，支撑臂上分布的多个安装孔位用于固定功能执行元件，孔位间距按照常用工业传感器、气动夹爪的安装孔距标准设计，可直接适配市面主流的小型执行元件安装需求，无需额外制作转接板。在安装边界方面，构件整体的转动包络范围经过运动仿真校核，长臂绕主转轴转动0-75度区间内，所有结构边缘不会与基座固定端发生干涉，各铰接点的转动间隙控制在0.

　　02mm以内，避免联动过程中出现回程误差。铰接点位的配合公差选用H7/g6间隙配合，既保证转动过程的顺滑度，又不会因间隙过大造成定位精度偏差。构件的所有棱边都做了R1-R2的圆角处理，一方面避免安装调试过程中锐边划伤操作人员，另一方面可消除机加工过程中产生的应力集中点，提升构件的抗疲劳强度。在实际工况适配性上，该支架可承受垂直于安装面最大120N的静载荷，在往复摆动频率不超过30次/分钟的工况下，铰接部位的磨损量可满足100万次循环动作的使用寿命要求。设计过程中对整体结构做了有限元受力分析，在额定载荷下，臂身最大变形量不超过0.03mm，最大应力集中点出现在主转轴孔与长臂的连接位置，应力值远低于常用铝合金或结构钢材料的许用应力，

　　可根据实际使用场景选用6061铝合金硬质阳极氧化处理，或者45号钢表面镀锌处理，分别适配轻量化低载荷场景与重载高频率动作场景。支架的各铰接端面都设计有垫片安装槽，可放置聚四氟乙烯耐磨垫片，减少金属面直接接触造成的磨损，同时垫片厚度可根据实际装配间隙进行选配，方便后期维护更换。主转轴孔的端面还预留了端盖安装位，可加装密封端盖防止粉尘、切削液进入转轴配合面，适配车间多尘、有切削液飞溅的加工场景。从装配逻辑来看，整个支架的所有铰接孔都采用同轴设计，装配时可从单侧穿入铰接轴，配合轴用挡圈实现轴向固定，无需在多个方向设置锁紧结构，能够大幅提升现场装配与后期维护的效率。
