带法兰安装座的轴接支撑构件结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:623236
  • 带法兰安装座的轴接支撑构件结构设计

  日常做设备结构改型时,这类带法兰底座的轴接支撑件出镜率其实很高,不少自动化输送线、小型工装夹具的立装支撑点位都会用到类似结构,核心作用就是给垂直布设的轴类零件提供稳定的径向约束,同时通过底部法兰把载荷均匀传递到安装基面,避免轴件受侧向力时出现偏摆、窜动的问题。先看实际应用场景,在小型分拣线的挡料机构安装位,这类支撑件可以直接固定在型材架的安装面上,上方穿接挡料杆的转轴,承受挡料时物料撞击带来的侧向载荷;在实验室小型检测设备的传感器安装支架上,也能看到同逻辑的结构,用来固定检测探头的升降导轴,保证探头上下移动时的同轴度,不会因为频繁动作出现卡滞。

  从功能特性来说,这个构件做了分体式的轴抱紧结构,上部的筒身开了贯通的抱紧缝,侧面预留了锁紧螺丝的安装孔,不需要额外做轴套的过盈压装,只要拧紧侧面的紧固件就能抱紧穿入的轴件,安装和后期调整轴的上下位置都很方便,比一体式的轴孔结构适配性更强,哪怕轴的外径有轻微的尺寸公差,也能通过抱紧缝的变形量实现可靠锁紧。底部的法兰盘做了六个均匀分布的安装孔,孔位的布设避开了上部筒身的加强筋位置,安装时可以直接从上方穿入内六角螺丝,不需要在法兰底部预留拧螺丝的操作空间,适合安装在封闭的设备腔体顶面这类操作空间受限的点位。

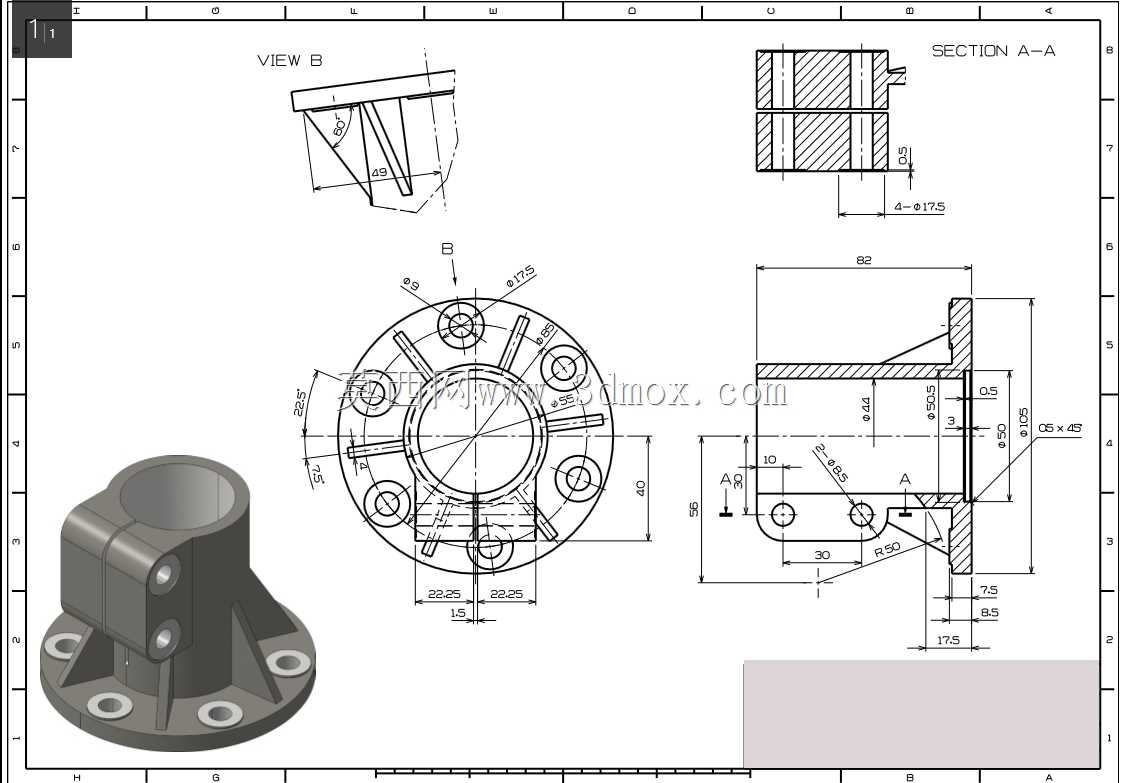

  设计思路上,首先考虑的是载荷传递的路径合理性,筒身和法兰连接的位置做了三角形的加强筋,筋的厚度和筒身壁厚保持一致,避免壁厚突变导致的注塑或者铸造时出现缩痕,同时筋的布设角度刚好对应法兰上相邻两个安装孔的中间位置,把轴件传来的侧向力直接分流到各个安装点位,不会让法兰和筒身的连接根部出现应力集中。从工程图的尺寸标注能看到,法兰上的安装孔做了沉头设计,螺丝锁紧后头部不会突出法兰底面,保证安装时整个法兰面能完全贴紧安装基面,不会因为螺丝头突出导致支撑件安装倾斜。上部筒身的内孔做了轻微的倒角,穿轴的时候可以起到导向作用,不会因为孔口的锐边刮伤轴的表面镀层,也能减少装配时的对中难度。

  尺寸和安装边界这块,法兰盘的整体外径控制在68毫米,安装孔的中心圆直径是55毫米,单个安装孔的直径是6毫米,适配M5的内六角安装螺丝,安装时只要在基面上加工对应孔位的螺纹孔或者穿丝孔,就能完成固定,不需要额外做定位凸台,法兰底面的平面度要求控制在0.1毫米以内,保证安装后不会出现翘曲。上部筒身的总高度是62毫米,内孔直径适配25毫米的标准圆轴,抱紧缝的宽度是2毫米,当侧面锁紧螺丝施加足够锁紧力时,抱紧缝可以产生0.2到0.3毫米的收缩量,足够抱紧公差带在h7范围内的光轴。侧面的两个锁紧螺丝孔是M5的螺纹孔,上下间距15毫米,双螺丝的锁紧设计比单螺丝的抱紧力更均匀,不会出现轴件抱紧后倾斜的问题。

  实际选型使用时要注意,这类支撑件适合承受径向载荷为主的工况,如果要承受较大的轴向载荷,需要在轴上额外加装轴肩或者卡簧做轴向定位,抱紧结构本身能提供的轴向摩擦力有限,大轴向力下容易出现轴件滑移。另外安装时法兰面和安装基面之间如果有较大的平面度误差,不要强行拧紧螺丝拉平,否则会导致筒身变形,内孔出现圆度误差,后续穿轴会出现卡滞,最好是安装前先清理基面的焊渣、凸点,保证贴合面平整。做三维建模的时候,这类结构要注意加强筋和筒身、法兰的连接处做R2的圆角过渡,不要做直角连接,一方面是减少应力集中,另一方面不管是做机加工还是注塑、铸造成型,直角位置都容易出现加工缺陷或者应力开裂的问题。另外法兰上的安装孔位置要和常用的铝型材孔位做适配,比如4040铝型材的端面孔位刚好能和这个法兰的安装孔匹配,不用额外做转接板,就能直接把支撑件装在型材端面上,拓展了构件的适用场景。
