带双侧安装耳的U型铰接固定支座结构

项目分类:通用五金配件 发布时间:2022-05-03 ID:623243
  • 带双侧安装耳的U型铰接固定支座结构

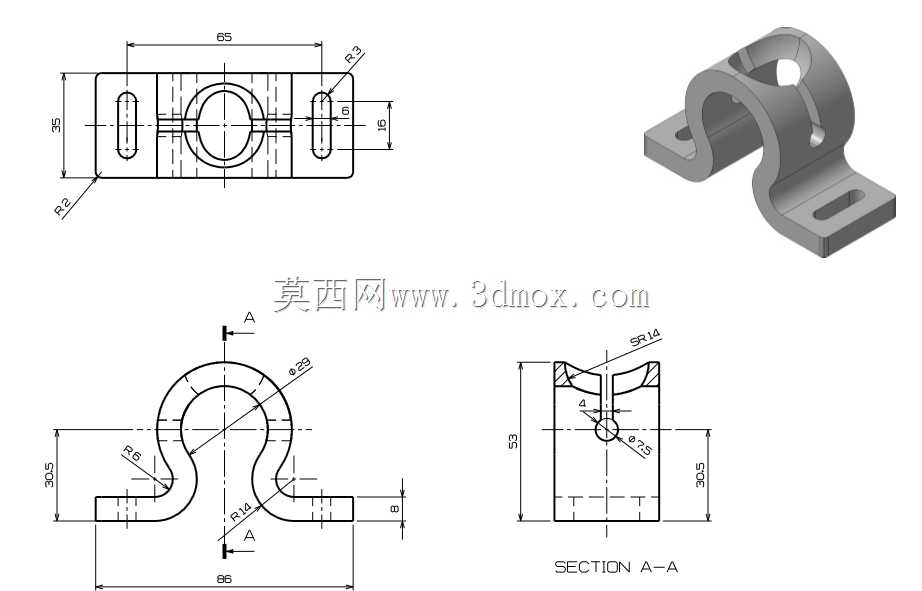

  这类带双侧安装耳的U型铰接支座,在轻工输送线、小型自动化设备的连杆传动机构里应用十分普遍,核心作用是为做往复摆动的杆件提供稳定的铰接支撑点,同时通过双侧的安装耳实现与设备机架的快速固定,避免铰接点在受径向载荷时出现偏转松脱。从结构功能来看,主体的U型圆弧槽是核心配合面,槽内的SR14圆弧面需要与配套的铰接销轴或者球头杆件做间隙配合,既要保证摆动件能够在槽内完成预设角度的往复转动,又要控制配合间隙在0.02-0.05mm区间,防止摆动过程中出现过大的窜动影响传动精度。槽壁上预留的φ2.5小孔是销轴的定位孔,装配时穿入弹性圆柱销就能限制销轴的轴向窜动,不需要额外加工轴端挡圈槽,简化了装配工序,也降低了小尺寸销轴的加工难度。

  设计过程中首先要明确安装边界的约束,整个支座的总长度控制在65mm,总宽度方向的安装孔中心距为30.5mm,两个安装耳上的长圆孔长度为8mm、宽度为6mm,这种长圆孔的设计是为了抵消机架安装面的加工误差,装配时可以在小范围内调整支座的固定位置,保证铰接点与传动杆件的同轴度,避免出现别卡现象。安装耳与U型主体的过渡位置做了R3的圆角处理,不要小看这个圆角,在支座承受周期性冲击载荷的时候,这个过渡圆角能够将应力集中系数降低40%以上,避免直角过渡位置在长期交变载荷下出现疲劳断裂。支座的总高度为30.5mm,U型槽的开口深度为15mm,这个深度是根据配套铰接件的摆幅计算得出的,能够保证铰接件在±15°的摆角范围内不会与槽口发生干涉,同时槽口边缘做的R2倒角,既能够去除加工毛刺,也能在装配铰接件时起到导向作用,方便销轴的穿入。

  从加工工艺性角度考虑,这个支座的结构完全适合采用型材铣削或者精密铸造的方式批量生产,如果采用45号钢作为毛坯,铣削加工时可以先铣出上下两个安装基准面,再一次装夹完成U型槽、安装孔、定位孔的加工,能够有效保证各形位公差的要求,两个安装面的平面度控制在0.03mm以内,安装孔与U型槽圆弧面的垂直度控制在0.04mm以内,就能满足绝大多数轻载传动场景的使用要求。如果是用于有防腐要求的食品输送设备,也可以采用304不锈钢材质加工,表面做电解抛光处理,避免积尘滋生细菌。在实际选型应用时,需要注意这个支座的额定径向载荷为800N,适合用于小型摆杆、检测探头支架、气动元件铰接座这类轻载场景,不要用在重载冲压设备的传动机构上,避免载荷超出结构强度极限出现变形断裂。另外在装配时,两个安装耳的固定螺栓需要加装平垫和防松垫圈,因为铰接点长期受交变载荷,普通螺栓容易出现松动,防松垫圈能够有效保证连接的可靠性,减少后期设备维护的频次。
