弯臂式三角底座安装支撑固定座结构

项目分类:通用五金配件 发布时间:2022-05-03 ID:623244
  • 弯臂式三角底座安装支撑固定座结构

  这款弯臂式支撑固定结构,在工业现场的应用场景覆盖十分广泛,小到轻型检测设备的探头安装支架,大到设备旁侧的操作附件挂载座,甚至部分工装夹具的侧向定位支撑结构,都能见到这类结构的衍生设计。从实际使用需求出发,这类支撑件首先要满足的是安装后的位置精度保持性,毕竟如果挂载的是检测类元件,支撑臂的形变会直接导致检测数据出现偏差,因此整个结构的刚性设计是核心考量点。

  从结构设计思路来看,整体采用一体化弯臂构型,没有额外的拼接焊缝或者紧固件连接段,从根源上避免了装配间隙带来的位置窜动问题。底部采用三角形安装法兰,三个安装孔呈三角分布,相比两孔或者方形四孔安装,三角布局在受限安装空间内的抗扭转性能更优,哪怕安装面存在轻微的平面度误差,三点接触的特性也能保证安装后不会出现翘曲虚位,三个安装孔分别对应R10的圆角过渡位置,孔边做了沉台设计,安装时螺栓头可以完全沉入沉台内,不会突出底座表面,避免和安装面下方的其他结构产生干涉。

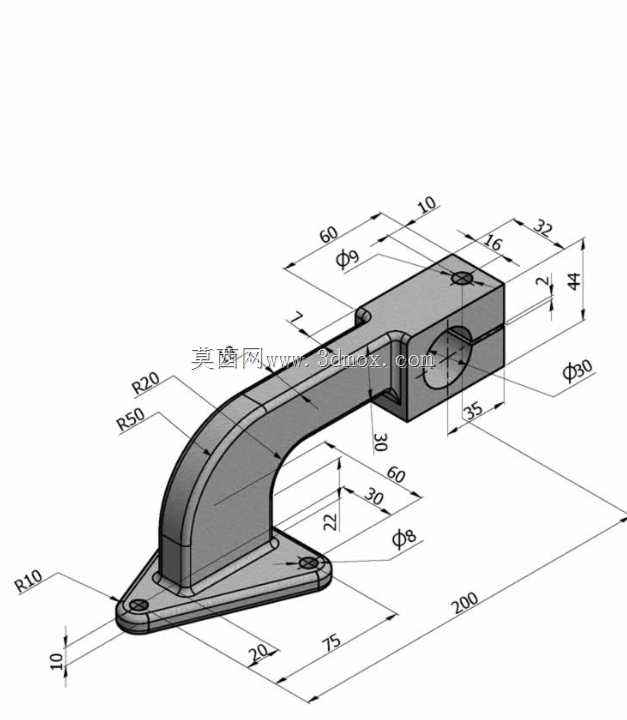

  尺寸边界的设定完全贴合轻型支撑的载荷需求,底座总长度方向的安装孔距为75mm,前端安装孔距离底座最前端的边缘距离为20mm,底座厚度为10mm,足够承受侧向挂载带来的弯矩而不出现底座变形。弯臂部分采用两段圆弧过渡,靠近底座的圆弧半径为R50,向上延伸后衔接R20的圆弧段,这种大圆弧过渡的设计一方面是为了避免直角位置的应力集中,在承受反复冲击载荷的时候不会在转角位置出现应力断裂,另一方面圆弧过渡的结构在三维建模时也能更好地控制拔模角度,如果采用铸件生产的话,不需要额外做过多的工艺补正就能顺利脱模。弯臂的截面尺寸从底座位置向上逐步收窄,到顶端安装块位置的截面宽度为30mm,既保证了力传递路径上的材料足够,又不会因为截面过大造成整体重量冗余。

  顶端的安装块为方块构型,总长度为60mm,上面设置了两个直径9mm的安装通孔,孔距为32mm,其中一个孔距离安装块端面16mm,安装块侧面设置了一个直径9mm的横向通孔,这个孔主要用于穿装锁紧销或者调节螺杆,用来固定挂载在支撑座上的元件位置,横向孔的中心距离安装块底面的高度为35mm,安装块总高度为44mm,足够容纳常规的紧固件锁紧行程,不会出现螺栓长度不够无法锁死的问题。弯臂和顶端安装块的衔接位置做了2mm的倒角过渡,避免加工或者安装时的锐边割伤操作人员。

  实际安装使用时,这类支撑座可以直接通过三个螺栓固定在设备的型材框架或者钣金安装面上,不需要额外加工复杂的安装槽,三个孔的位置公差控制在±0.1mm以内就能保证安装后顶端安装块的位置偏差在允许范围内。如果用于传感器安装场景,顶端的两个安装孔可以直接固定传感器的安装板,横向的通孔可以穿装调节杆,用来微调传感器的俯仰角度,调整到位后通过侧面的锁紧螺栓锁死即可,不需要额外设计角度调节机构,结构十分紧凑。

  从建模实现的角度来看,整个结构的建模逻辑遵循从基准面出发的原则,首先绘制底部三角底座的草图,拉伸生成底座实体后,在垂直于底座的基准面上绘制弯臂的引导线和截面轮廓,通过扫描特征生成弯臂主体,之后在弯臂顶端拉伸生成安装方块,最后对所有的锐边做圆角和倒角处理,再依次切除各个安装孔和沉台特征。建模过程中需要特别注意各个圆弧过渡位置的相切约束,避免出现实体面的褶皱或者断差,否则后续生成工程图的时候会出现尺寸标注无法捕捉参考的问题,也会影响后续如果做有限元分析时的网格划分质量,容易在尖角位置出现应力奇异的问题,导致分析结果失真。

  这类结构在实际选型替换时,只需要核对底座的安装孔距、顶端安装块的孔位尺寸以及弯臂的总高度,就能直接替换同类型的支撑件,不需要对周边的安装结构做改动,适配性很强。日常维护中也不需要做特殊的保养,只需要定期检查安装螺栓是否松动即可,一体化的结构没有易损件,使用寿命远高于拼接式的支架结构,在很多轻型载荷的支撑场景下,这类结构的性价比优势十分明显。
