环形轨道多节点联动演示装置结构

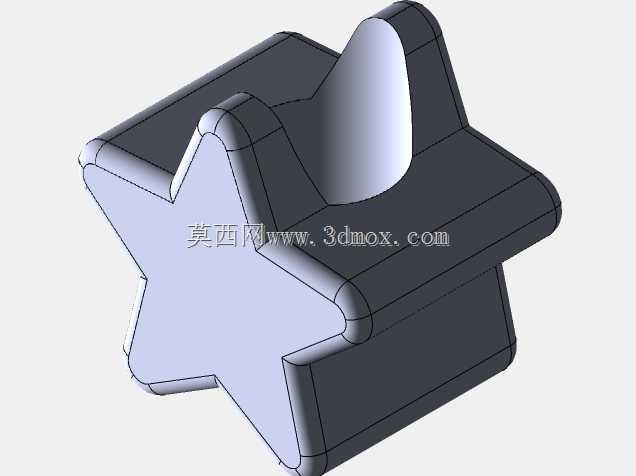

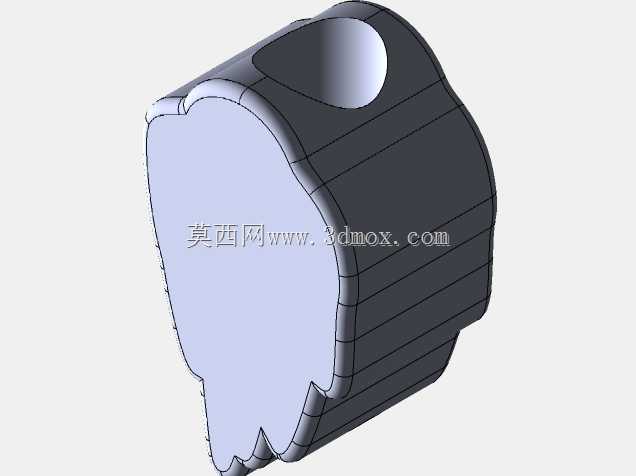

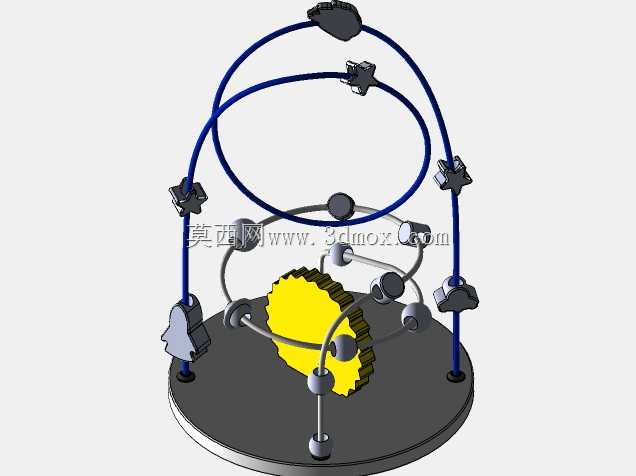

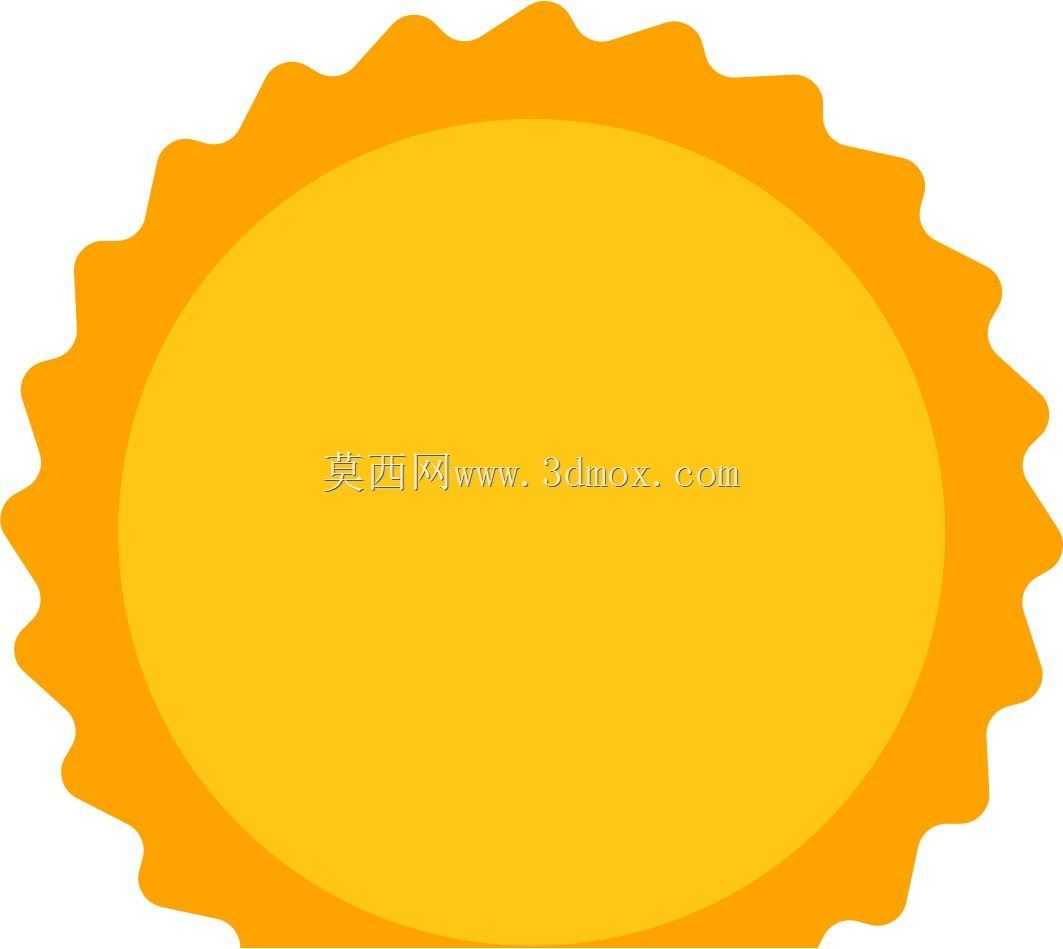

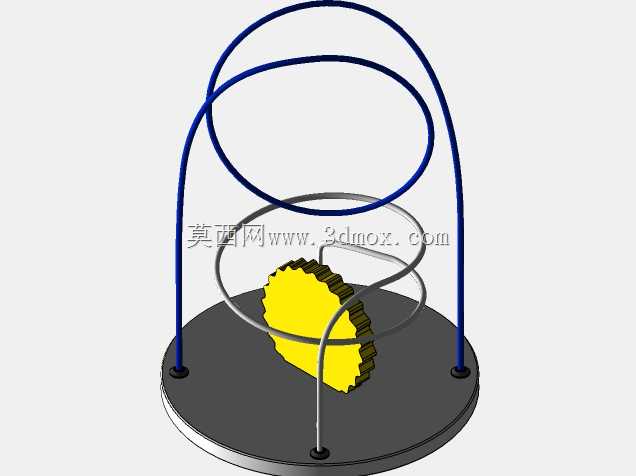

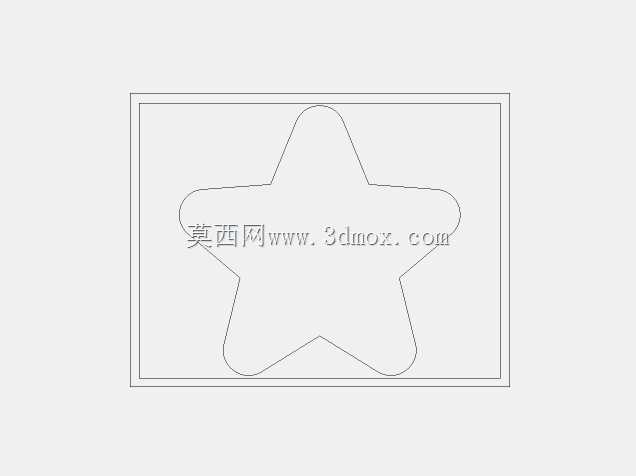

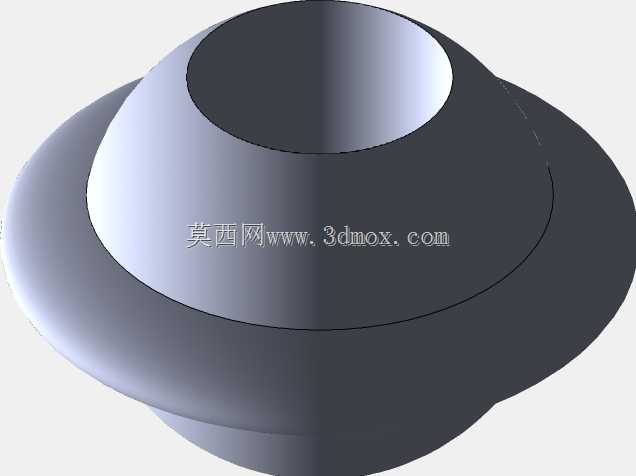

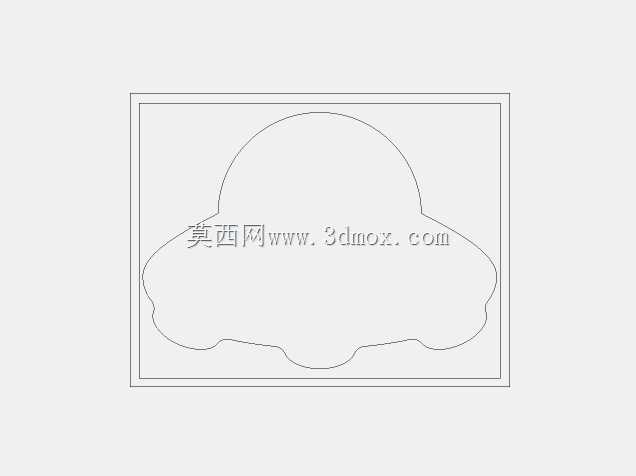

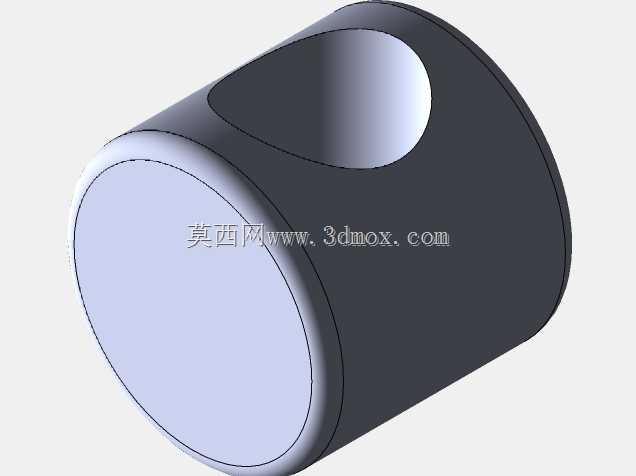

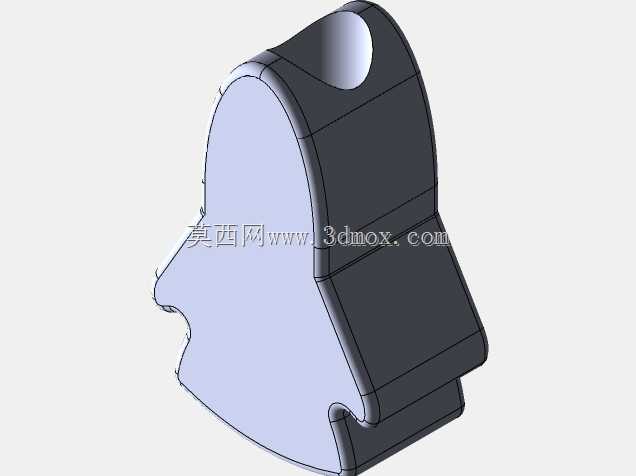

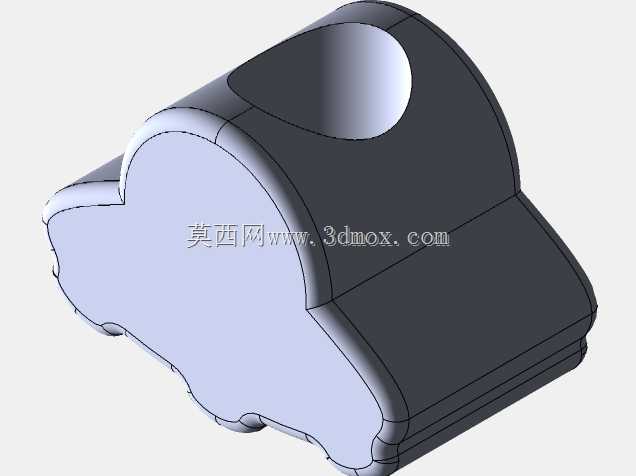

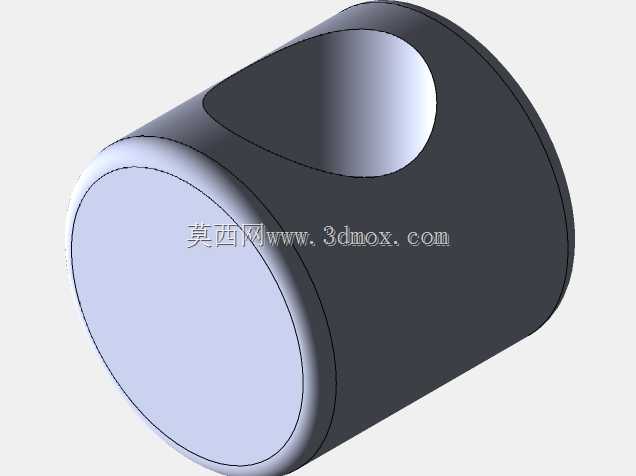

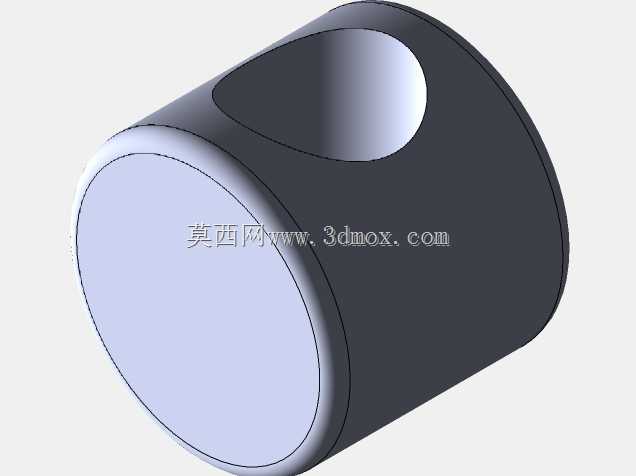

　　这套环形轨道多节点联动演示装置，核心采用双层环形空间轨道布局，外层为大直径蓝色硬质环形导轨，内层嵌套小直径灰色环形导轨，底部设置圆形安装基座作为整体承载基准，基座中心布置黄色齿圈作为核心动力输入构件，通过多组铰接连杆与轨道上的滑动节点连接，实现动力从中心齿圈向各轨道节点的同步传递。从实际应用场景来看，这类结构常被用于科普场馆的机械原理互动展项、职业院校机械专业的传动原理教学教具，也可作为文创类动态摆件的核心机械结构，部分小型化改型还能用于自动化生产线的环形工位物料输送节点排布参考。在功能特性上，装置沿外层环形导轨均匀布置了多组异形造型的滑动块，每个滑动块通过球铰结构与垂直布置的支撑杆连接，支撑杆下端与内层导轨的滑动座铰接，

　　中心齿圈转动时，会通过径向布置的摆杆带动内层滑动座沿内层导轨做圆周运动，进而通过支撑杆带动外层滑动块沿外层导轨同步滑动，所有节点的运动轨迹完全贴合环形导轨的曲率，不会出现卡滞或脱轨问题。设计过程中，首先需要确定两层环形导轨的直径差，这个差值直接决定了支撑杆的摆动角度范围，若直径差过大，支撑杆在运动到极限位置时会出现死点，导致整个机构卡滞；若直径差过小，滑动块的运动行程不足，演示效果会大打折扣。实际建模时，导轨的截面采用圆形截面设计，滑动块内部设置与导轨截面匹配的弧形滑槽，滑槽与导轨之间预留0.2mm的配合间隙，既保证滑动顺畅，又不会出现过大的晃动间隙。中心齿圈的模数选取需要匹配整体装置的尺寸，

　　齿圈的分度圆直径与内层导轨的直径保持固定比例，确保摆杆与齿圈的铰接点、内层滑动座的铰接点、支撑杆的铰接点三者的运动轨迹在同一平面内，避免出现空间干涉。安装边界方面，底部圆形基座的直径略大于外层环形导轨的最大外径，基座底部预留了四个均匀分布的安装孔，可通过螺栓将整个装置固定在水平工作台面上，基座的厚度根据整体装置的重量设置，确保装置在高速运转时不会出现倾覆问题。所有滑动节点的外形造型在不影响运动轨迹的前提下做了差异化设计，既可以作为运动位置的识别标记，也能提升装置的视觉展示效果，每个滑动块与导轨的接触位置都设置了耐磨衬套，长期往复运动时不会磨损导轨表面，延长装置的使用寿命。在传动逻辑上，中心齿圈可通过外部手轮或者低速电机驱动，

　　驱动轴从基座中心的通孔穿出，与齿圈中心的轴孔过盈配合，轴孔处设置键槽传递扭矩，避免齿圈与驱动轴之间出现相对滑动。整个装置的所有运动构件都没有尖锐棱角，所有铰接位置的销轴端部都做了倒圆处理，作为教学或展示使用时不会出现划伤风险。
