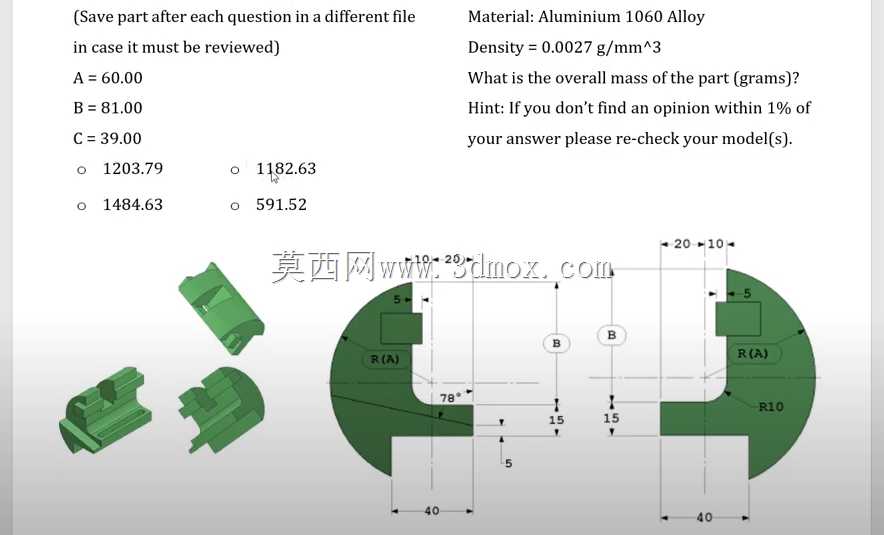

CSWP认证考试练习用异形机械构件

　　做机械结构设计的同行大多清楚，CSWP这类专业技能认证的实操考核，核心是考察建模者对尺寸链逻辑、特征顺序、几何约束的把控能力，这套练习构件的设计完全贴合考核的核心考点，没有冗余的花哨结构，每一处尺寸标注都对应实际建模时的约束逻辑。从实际应用场景来看，这类带半圆弧端头、阶梯凸台、长槽特征的构件，常作为小型工装的定位基座、检测夹具的承载块使用，在精密装配工位、实验室检测台架上都能看到类似结构的身影，它不需要承受大载荷冲击，但对形位公差、尺寸精度的要求较高，圆弧面的同轴度、凸台的对称度、长槽的直线度都会直接影响后续装配的适配性。

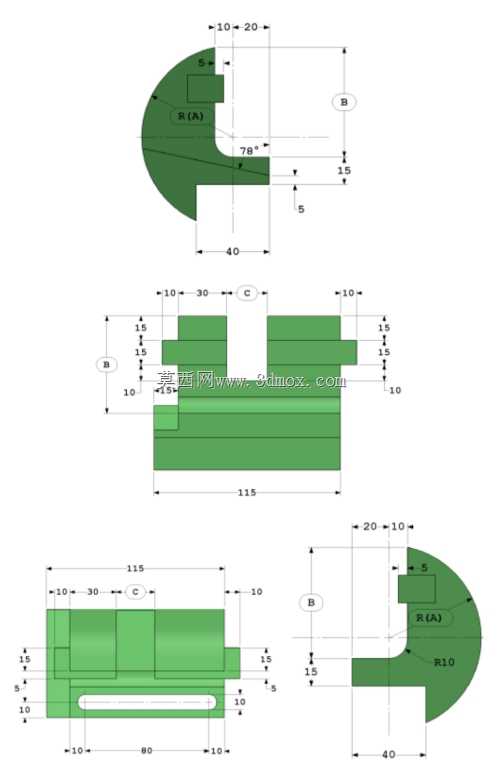

　　看这套构件的设计思路，完全是从建模实操的考核逻辑出发的：主体采用L型布局，一端做R10的半圆弧端头，另一端做平直的安装边，中间区域设置三级阶梯凸台，底部开设通长的导向长槽，所有特征的尺寸标注都设置了明确的定位基准，比如半圆弧端以圆心为基准标注径向尺寸，阶梯凸台以侧边为基准标注10mm、30mm的递进尺寸，底部长槽以底面为基准标注深度尺寸，没有模糊的未注尺寸，建模时不需要额外猜测设计意图，只要按照尺寸链逐步添加拉伸、切除、圆角特征就能完成建模，刚好能考察建模者对基准选择、特征父子关系的理解。

　　从外形尺寸和安装边界来看，构件的总长度控制在115mm，总宽度40mm，半圆弧端的半径10mm，端头处的78度斜角是特意设置的考核点，很多新手建模时容易忽略角度约束，导致斜角位置和尺寸偏差；阶梯凸台的高度分别为5mm、10mm、15mm，每一级凸台的侧边都预留了10mm的安装避让空间，不会和相邻装配部件发生干涉；底部的长槽宽度10mm，深度5mm，槽的两端距离构件端面各留15mm的实体余量，保证槽口处的结构强度，不会因为开槽导致端部开裂；安装边的厚度15mm，上面预留的安装孔位中心距侧边20mm，刚好适配常用的M6内六角螺丝的安装空间，螺丝头的沉孔深度也做了对应设计，安装后螺丝头不会突出构件表面。

　　实际建模练习的时候，很多人容易踩几个常见的坑：一是半圆弧端的圆心定位，容易把圆心位置和侧边的尺寸搞混，导致圆弧和直边的衔接处出现错位；二是78度斜角的约束，很多人直接画斜线不添加角度尺寸，最后测量的时候角度偏差超过公差范围；三是底部长槽的位置，容易把槽的深度方向搞反，导致长槽开到了凸台一侧；四是阶梯凸台的对称度，没有添加对称约束的话，凸台会偏向一侧，后续装配时无法和对应的卡槽适配。这些考点都是实际工作中经常遇到的问题，比如做夹具定位块的时候，如果凸台对称度不够，工件装夹就会偏位，导致加工尺寸超差；如果圆弧面的同轴度不够，和转轴配合的时候就会出现卡滞。

　　这类练习构件虽然不是实际量产的工业零件，但它涵盖的拉伸、切除、圆角、基准标注、几何约束等建模技能，是所有机械结构设计的基础，不管是做工装夹具设计，还是做通用零部件的结构优化，这些基础技能的熟练度都会直接影响设计效率和模型质量。很多刚入行的设计师觉得这类练习太简单，实际工作中建模的时候经常出现特征顺序混乱、尺寸约束不全的问题，导致后续改模的时候需要推倒重来，反而浪费更多时间，通过这类针对性的练习把基础打牢，处理复杂装配体的时候才能理清各个零件的配合关系，减少建模错误。
