对开式立式带座轴承支撑安装结构

　　在各类中小型传动设备的轴系布局里，这类对开式立式带座支撑结构的应用场景覆盖极广，从轻载输送线的从动辊支撑、小型风机的转轴定位，到实验检测设备的转轴固定工位，都能见到这类结构的身影。它的核心用途是为旋转轴提供稳定的径向支撑，同时通过分体式的座体结构，大幅降低轴系装配、后期维护的拆装难度——不用沿着轴端逐一套入安装座，只需要拆开上盖就可以完成轴的放置或者更换，对于已经布设好走线、外接其他部件的轴段来说，这种设计能减少九成以上的拆装工作量。

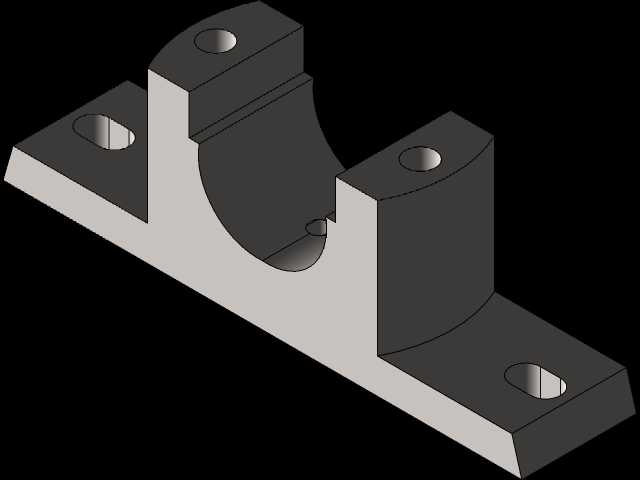

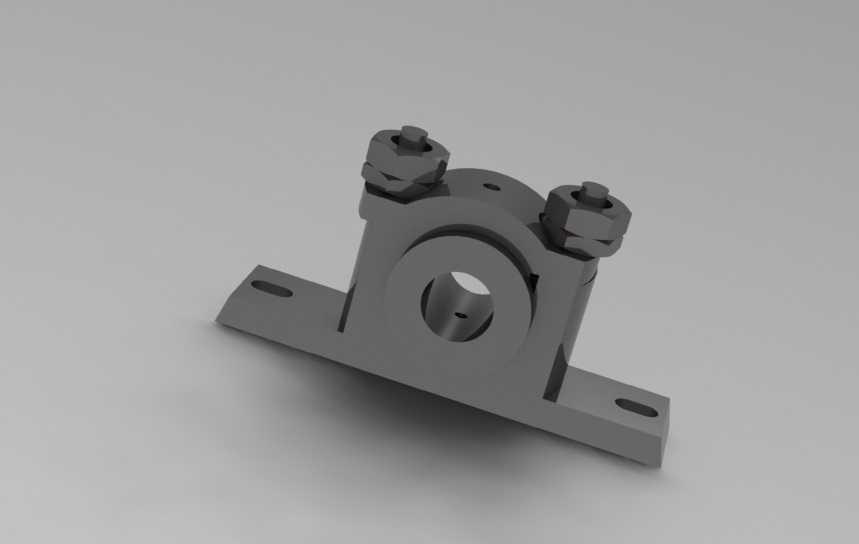

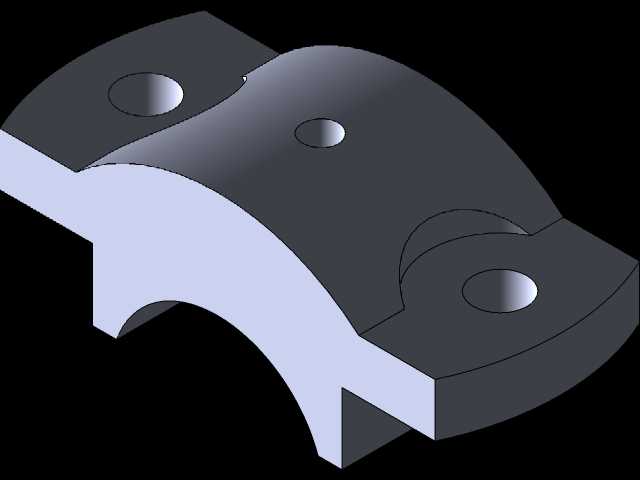

　　从功能特性来看，这个支撑结构的底座采用双侧带安装长槽的翼型设计，两个安装槽的长度预留了足够的位置调整余量，安装时不需要一开始就把底座固定孔位打得绝对精准，可以在轴系对中调整完成后再锁紧固定螺栓，能有效抵消安装面的加工误差、机架焊接带来的形位公差。座体本身采用上下对开的剖分结构，剖分面经过精密铣削加工，合模后同轴度可以控制在0.02mm以内，不会因为分体结构出现轴孔错位、卡滞转轴的问题。上盖部分配套两个六角锁紧螺栓，螺栓预紧后可以把轴瓦或者嵌入的轴承外圈牢牢压合在座体的定位槽内，避免设备运行过程中轴承外圈跟转、出现窜动异响。中间的轴孔是整圆结构，适配标准外径的深沟球轴承或者滑动轴套，孔壁预留的微小定位凹点，是用来卡住轴承外圈的止动槽，防止长期运行后轴承出现轴向窜动。

　　设计这类支撑结构的时候，首先要核算的是支撑点的径向载荷上限，根据载荷大小选择对应壁厚的座体，这个结构的壁厚设计对应轻载到中载的传动场景，额定静载荷可以满足多数小型传动设备的需求，不会因为壁厚不足出现运行时座体变形、轴系下沉的问题。其次要考虑安装边界的适配性，底座的两个翼板宽度控制在常规安装型材的宽度范围内，不管是安装在铝型材机架、槽钢焊接架还是铸铁平台上，都不需要额外加装转接板。整体高度的设计要匹配常见的轴中心高要求，轴孔中心到底座安装面的距离经过标准化核算，和同规格的其他标准支撑座具备互换性，设备改造更换的时候不需要重新调整轴系的整体高度。

　　从外形尺寸和安装边界来看，整个座体的轴向长度控制得比较紧凑，不会占用过多的轴段长度，给轴上的联轴器、带轮或者其他传动件留出足够的安装空间。底座上的两个安装长槽宽度适配常规的M8或者M10内六角固定螺栓，槽的边缘做了倒角处理，螺栓头可以沉到槽面以下，不会突出底座表面影响安装平整度。上盖的两个锁紧螺栓采用对角布置的方式，锁紧的时候可以让上盖受力更均匀，不会出现单侧压紧导致的轴孔椭圆变形。轴孔的两端都做了微小的倒角，压入轴承的时候可以起到导向作用，避免硬敲导致轴承外圈或者座体孔口崩边。

　　实际应用中，这类支撑结构往往成对使用，分别布置在转轴的两端，共同承担轴系的径向载荷，因为是立式安装的底座结构，安装面和轴孔中心线的平行度有严格的公差要求，加工时需要一次装夹完成底座面和轴孔的加工，避免装夹误差导致轴系转动时出现别劲的问题。在有粉尘或者少量溅水的场景下使用时，还可以在轴孔两端加装密封圈，直接嵌入座体两端预留的密封槽内，不需要额外改动结构就能提升防护等级，适配更多复杂的工况环境。
