管架式越野底盘承载框架结构设计

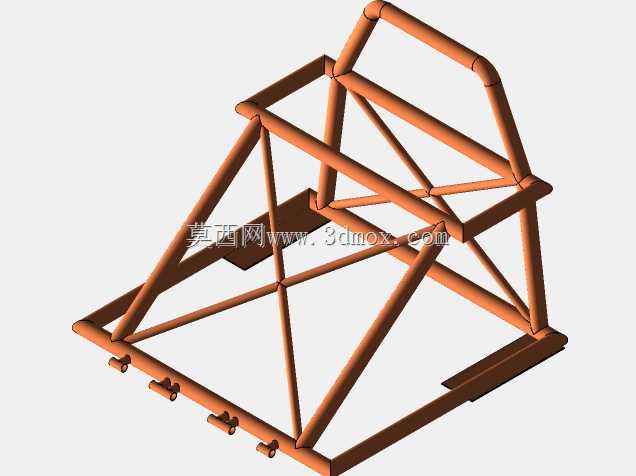

　　该管架式承载框架是小型越野行走设备的核心承载基体，主要适配非铺装路面巡检、户外地形探测、小型作业载具改装等场景，作为整车的受力核心，需要承接动力单元、行走悬挂、作业载荷以及外部冲击的全部作用力，设计过程中优先考虑了复杂地形下的受力冗余与轻量化平衡。从结构形式来看，整体采用空间桁架布局，所有受力杆件均采用等径圆管弯折后拼焊成型，圆管截面的抗扭特性在不规则冲击载荷下表现远优于矩形截面型材，尤其适合越野场景下频繁出现的斜向冲击、扭转交变受力工况。主承载区采用三角形稳定桁架布局，从前端安装位延伸至尾部承载区的斜向支撑管，将前端悬挂传来的地面冲击直接分流至两侧主纵梁与顶部防滚结构，避免局部应力集中导致的焊缝开裂。前端预留的三个同轴安装耳座，

　　用于固定转向桥与前悬挂摇臂的铰接点，安装孔位同轴度公差控制在0.1mm以内，保证转向动作无卡滞，耳座与主管连接处采用局部贴板补强，抵消颠簸路面下铰接点的交变拉扯力。尾部的两块平板安装位，用于固定动力单元与后置储物/作业模块，平板下方设置横向支撑管承接竖向载荷，避免长期承重出现板面变形。顶部的弯折管架集成了防滚功能，在设备发生侧翻时，顶部管架的最高点先接触受力面，通过两侧斜撑将冲击力传导至整个框架，保证成员舱或核心电控舱的生存空间，防滚管的弯折半径严格匹配管材直径的3倍要求，避免弯折处出现应力集中导致的弯折断裂。设计过程中对所有焊缝位置进行了受力路径优化，避免焊缝处于杆件最大受力截面处，所有相贯线切口均采用数控切割保证贴合度，

　　减少焊接填充量的同时提升焊接强度，整体框架未采用额外的钣金蒙皮承重，所有受力均通过管架传导，在保证整体刚度满足3倍额定载荷冲击要求的前提下，整体自重比同承载能力的钣金焊接底盘降低40%左右。安装边界方面，框架整体宽度适配小型越野轮距要求，两侧主纵梁的间距预留了电池组与传动机构的安装空间，底部横梁的离地间隙满足非铺装路面的通过性要求，避免凸起石块撞击框架底部。各安装点位的坐标均预留了通用改装余量，可适配不同规格的摇臂、减震器与动力模块，无需对主框架进行二次切割修改即可完成不同配置的组装。在实际工况验证中，该框架在连续颠簸路面、侧倾30度坡道、单轮抬升等极限工况下，整体形变量均控制在弹性变形范围内，未出现永久变形或焊缝开裂问题，空间桁架的结构特性也让后期维护十分便捷，单根杆件出现损伤时可直接切割替换，无需对整体框架进行大面积拆解。
