涵道式轮组动力结构三维设计

　　这套结构的设计初衷，是适配小型轮式移动平台的集成化动力需求，在常规轮组的安装空间内整合推进功能，避免额外加装外置动力部件带来的空间占用与结构干涉问题。从实际应用场景来看，这类结构可用于小型巡检机器人、室内作业移动平台、模型级竞速载具等对空间利用率要求较高的设备，在不改变原有轮系安装接口的前提下，可额外提供轴向辅助推力，或是直接作为轮边集成推进单元使用，尤其适合需要在狭窄空间内完成移动、同时需要额外动力补偿的作业场景。

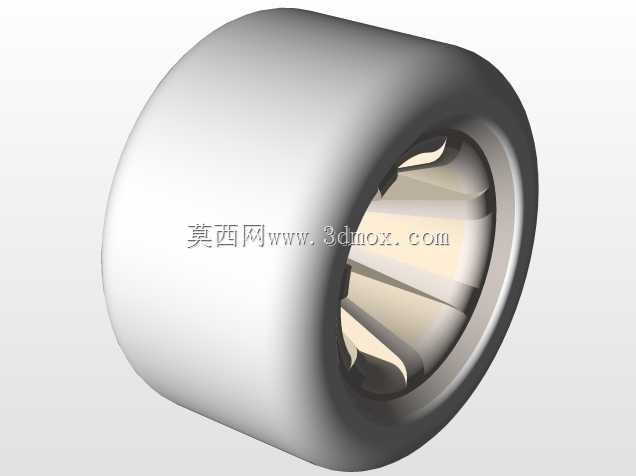

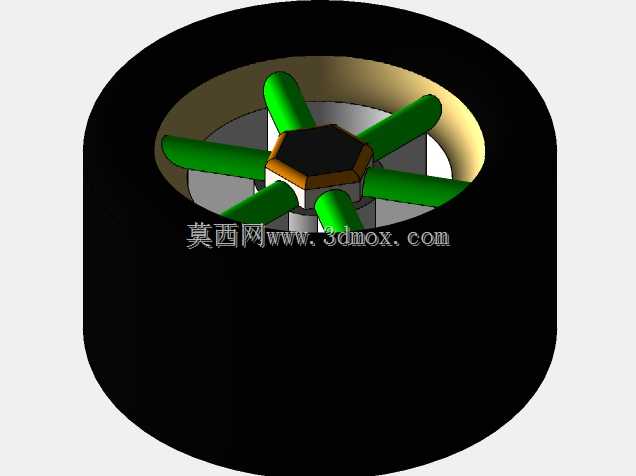

　　从功能特性上看，结构采用环形外筒作为主体承载外壳，外壳内壁做了光滑圆弧过渡处理，可降低内部叶片转动时的气流紊流损耗，内部均匀分布的六片曲面叶片采用等强度变截面设计，叶片根部与中心轮毂做了大圆角过渡连接，可降低转动过程中的应力集中问题，中心轮毂采用六边形定位结构，可直接与驱动轴配合传递扭矩，无需额外设计复杂的连接键槽，装配时可直接套入对应截面的驱动轴，靠端面压盖即可完成轴向固定，装配工序相比常规轮组连接结构减少了至少两个加工工序。

　　设计过程中首先确定的是安装边界尺寸，外筒的外径与常规同规格橡胶轮胎的外径保持一致，可直接替换原有轮组安装在现有载具的轮轴位置，不需要对载具的轮距、悬挂安装位做任何修改，内筒的直径根据叶片的转动扫掠范围确定，预留了1.2mm的安全间隙，避免高速转动时叶片与外筒内壁发生刮蹭。叶片的曲面造型参考了轴流风机的翼型截面，从根部到梢部的安装角逐渐减小，可保证气流沿轴向均匀导出，降低转动过程中的气动噪音，同时叶片的重心分布经过调整，整体转动部件的质心落在驱动轴的轴线上，可减少高速转动时的偏心振动，降低对驱动轴承的径向载荷。

　　结构的安装接口完全兼容常规轮组的安装尺寸，轴向宽度与同尺寸标准轮组保持一致，安装时不需要调整轮轴的伸出长度，也不需要修改原有载具的轮拱空间，外筒的外表面预留了轮胎安装槽，可直接套装对应尺寸的橡胶胎面，满足不同地面的行走摩擦需求。内部的叶片与中心轮毂采用一体化结构设计，可通过一体注塑或者3D打印直接成型，不需要额外的装配工序，整体结构的零部件数量仅为外筒、内部叶轮两个主体部件，加上端面固定压盖总共三个零件，相比传统轮组加外置推进器的组合方案，零部件数量减少了60%以上，后期维护时仅需要检查叶片表面是否有异物附着、固定压盖是否松动即可，维护难度大幅降低。

　　在实际使用过程中，这套结构既可以作为普通行走轮使用，依靠外筒胎面与地面的摩擦实现载具的移动，也可以在需要额外动力时驱动内部叶轮转动，产生轴向推力辅助载具完成爬坡、越障等动作，对于小型轻量化载具来说，这种集成化设计可以有效降低整体重量，同时减少外置部件带来的碰撞损坏风险，在狭窄通道内作业时，不会因为外置的推进部件突出轮组轮廓而发生刮碰。设计时还考虑了不同工况的适配性，叶片的厚度根据常用转速区间做了优化，在常规作业转速下，叶片的形变量控制在0.1mm以内，不会因为气动载荷导致叶片与外筒发生干涉，外筒的壁厚经过强度校核，在承受常规载具的垂直载荷时，径向形变量不超过0.05mm，可保证内部叶轮的转动间隙始终处于安全范围内。
