管状桁架式游牧载具框架结构设计

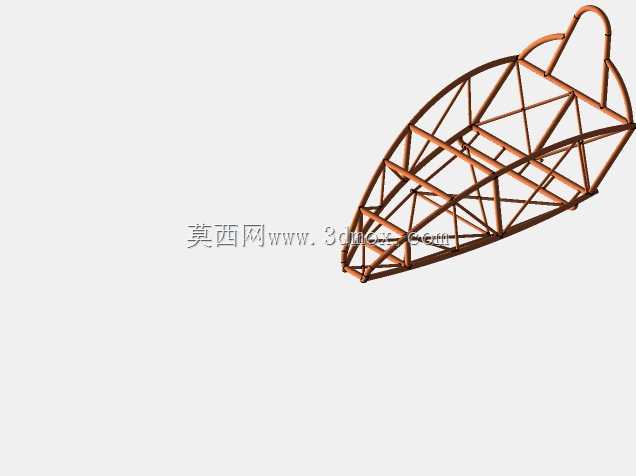

　　本次呈现的管状桁架结构，核心面向荒漠、草原等非铺装路面的游牧场景移动载具承载需求，这类场景下通行路径无硬化铺装，地面起伏落差大，同时载具需要兼顾轻量化与抗冲击性能，传统钣金承载式车身重量大、局部受冲击易出现应力集中开裂的问题，很难适配长距离转场、复杂地形通行的使用需求。从结构功能特性来看，整体采用空间三角形桁架排布逻辑，所有杆件均为等径圆管材质，相邻杆件连接节点全部采用满焊固定，三角形单元的排布沿载具纵向延伸，从前端收窄的导流段逐步过渡到中部乘员/载物的平直段，尾部向上弯折形成提挂结构，既可以满足单人短距离提拉移位的操作需求，也能在挂载拖行时作为挂点使用。结构设计阶段优先考虑了受力路径的优化，纵向主弦管作为主要承载构件，

　　贯穿整个框架长度，所有横向、斜向腹杆均直接与主弦管连接，不存在悬空的受力悬臂段，当载具在颠簸路面行驶时，地面传递的冲击载荷会通过腹杆分散到多根主弦管上，避免局部应力过大导致杆件变形。从安装边界来看，框架整体外轮廓为流线型梭形，前端收窄的角度控制在32度，既可以降低行进过程中的风阻，也能在穿越低矮灌丛时减少枝条勾挂；中部平直段的宽度预留了标准座椅与储物筐的安装孔位，孔位沿主弦管轴向等距排布，可根据实际载物需求调整安装位置，适配不同尺寸的储物容器固定；底部桁架的下弦杆处于同一水平面，预留了行走轮组的安装支座位置，支座处采用双腹杆加强设计，可承受轮组传递的垂直冲击载荷，适配直径300mm以内的充气轮组安装。不同于常规封闭式载具框架，

　　该结构全部采用外露管架设计，一方面大幅降低了整体自重，同等承载能力下重量仅为钣金壳体结构的37%，在无动力拖行、人力提拉时能够大幅降低操作负荷；另一方面外露的桁架结构不存在封闭腔体，在草原多风沙、多降雨的使用环境下，不会出现腔体积沙、积水锈蚀的问题，日常维护仅需要检查节点焊缝是否出现开裂即可，维护成本极低。在杆件选型上，所有管材均采用薄壁无缝钢管，壁厚根据受力位置做差异化匹配，主弦管壁厚大于腹杆壁厚，在保证整体结构强度的前提下尽可能控制自重，节点处的相贯线切割全部做圆弧过渡处理，避免直角切割带来的应力集中问题，焊接完成后所有焊缝做打磨平滑处理，不存在尖锐凸起，避免使用过程中剐蹭装载的物资或者划伤操作人员。实际使用场景中，

　　该框架既可以作为单人短途转场的轻型载具骨架，加装篷布后也可作为临时移动储物棚的支撑结构，在游牧场景下能够兼顾载物移动与临时驻留的双重需求；同时该桁架结构的模块化设计逻辑，也可拓展应用到小型无人探测车、户外露营拖车架等同类需要轻量化、高抗冲击性能的移动载具场景中，只需要根据具体的载重量、安装尺寸调整主弦管的管径与壁厚，以及腹杆的排布密度，即可快速衍生出适配不同载荷需求的变体结构。结构的尾部提挂结构除了满足提拉、拖行需求外，还可作为外挂装备的挂点，用于挂载水囊、工具包等外置装备，充分利用框架外部空间，拓展载物能力；框架上部的弧形管段，既可以作为扶手使用，也能够作为篷布支撑的最高点，保证篷布铺设后内部有足够的储物空间，不会因为篷布塌陷挤压内部装载的物资。
