玉米叶加工剂量控制机架式作业装置

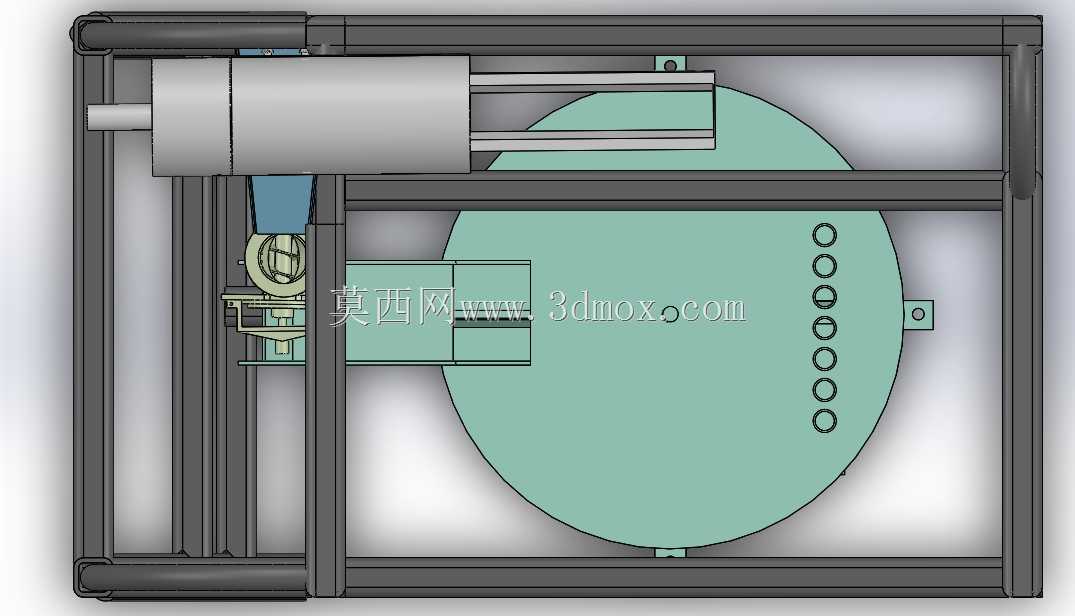

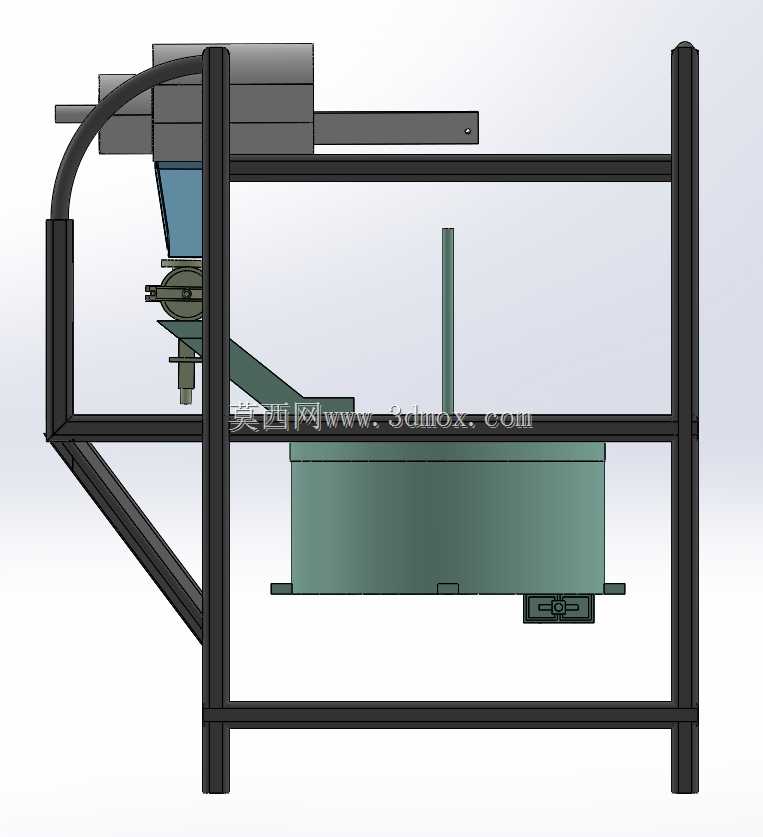

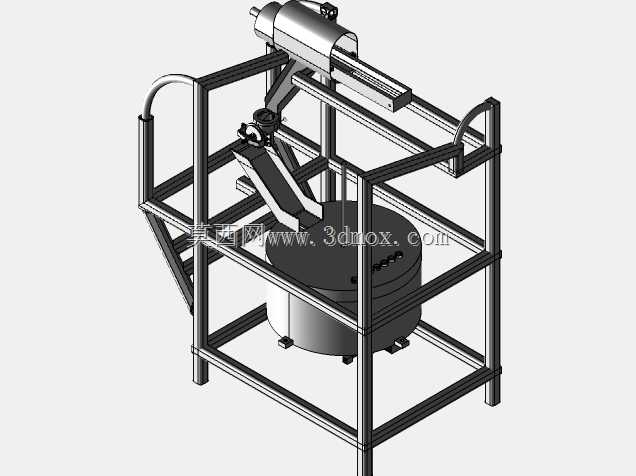

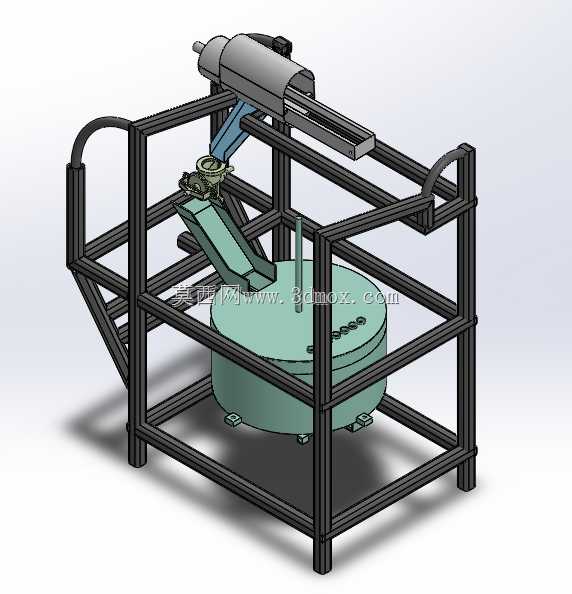

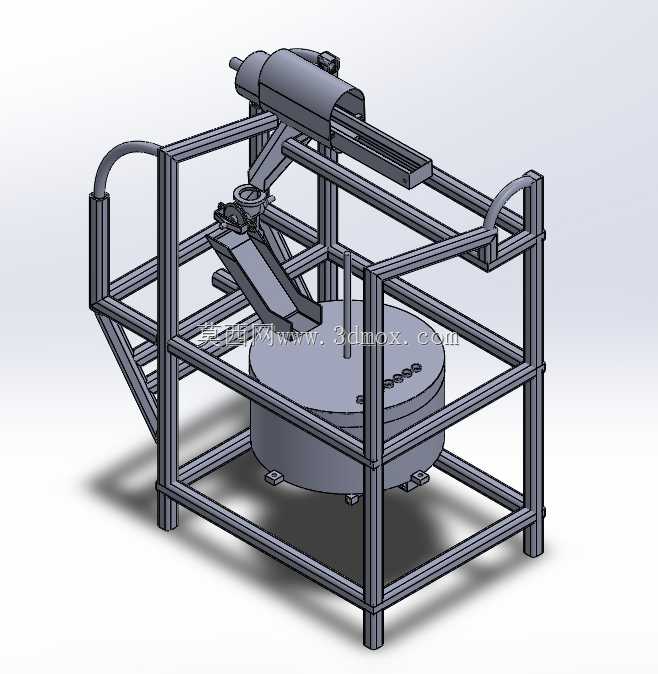

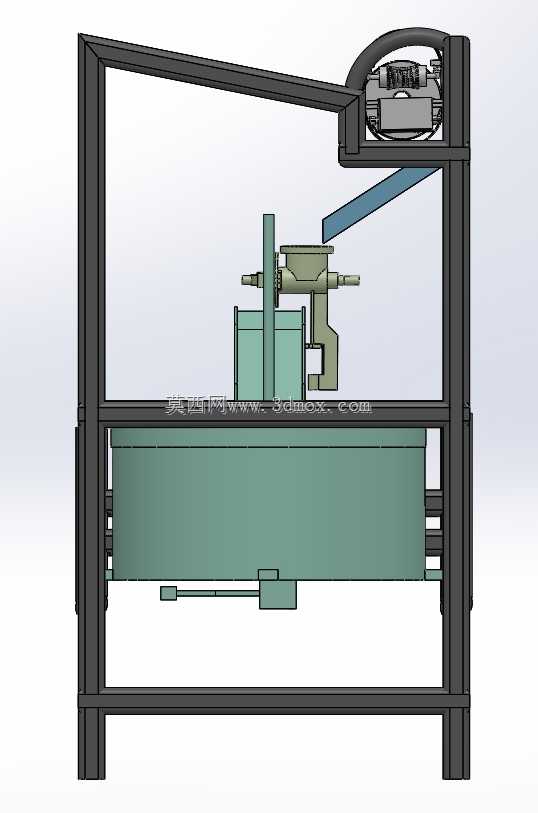

　　这套装置针对农产品初加工环节的玉米叶处理工序设计，核心解决加工过程中物料投放剂量精准管控的实际需求，适配中小型加工场所的固定式安装场景。整体采用方管焊接搭建的框架式承载结构，框架底部预留四个支脚安装位，每个支脚位置都做了加厚垫板处理，安装时可通过膨胀螺栓直接固定在硬化水泥地面，整体安装边界控制在长1200mm、宽1000mm、高1100mm范围内，不需要额外开挖基础，现场部署时仅需保证安装平面水平度误差不超过2mm/m即可满足运行稳定性要求。框架上层横向布置线性滑移执行组件，滑移行程覆盖下方圆形储料罐体的全部径向范围，执行组件末端搭载定量取料结构，可根据预设剂量完成物料的抓取、转移与投放动作，滑移导轨采用内嵌式安装，

　　外侧加装防尘护板，避免加工过程中产生的植物纤维碎屑进入导轨副造成卡滞。框架中部倾斜布置溜槽结构，溜槽进料端对准取料组件的卸料位置，出料端延伸至下方加工工位的接料区域，溜槽表面做光滑圆弧过渡，没有直角死角，避免玉米叶这类轻质纤维物料在输送过程中发生挂壁、堆积，溜槽的倾斜角度设置为32度，刚好匹配干燥玉米叶的自然下滑角度，不需要额外加装振动辅助结构就能保证物料顺畅滑落。框架下层居中放置圆形储料罐体，罐体总高度350mm，直径800mm，罐体底部通过三个可调支撑脚与框架下层横梁连接，可通过调整支撑脚高度保证罐体上口水平，避免物料堆积出现偏载，罐体上口边缘做翻边处理，既可以增强罐体结构刚度，也能防止物料在取料过程中洒落到罐体外部。

　　装置侧面布置走线拖链，所有动力线缆、信号线缆都收纳在拖链内部，随上层滑移组件同步移动，避免线缆外露被剐蹭、拉扯造成损坏，拖链采用封闭结构，可阻挡加工过程中产生的粉尘进入线缆接头位置，降低线路故障概率。从结构设计逻辑来看，整套装置没有采用复杂的集成式机身，而是用通用型材搭建框架，所有功能组件都采用螺栓连接固定在框架对应位置，后期维护时可单独拆卸任意组件进行检修或更换，不需要整体拆解设备；框架的杆件连接位置都加焊了三角形加强筋，抵消上层滑移组件往复运动产生的交变载荷，避免长期运行后框架出现焊接位置开裂、整体变形的问题。实际应用中，这套装置可直接对接后续的压制成型、包装等工序，不需要人工反复称量物料剂量，既可以降低操作人员的劳动强度，

　　也能减少人工称量带来的剂量误差，保证每一批次加工的物料重量偏差控制在允许范围内；装置的操作侧预留了足够的人员站立空间，操作人员可在不触碰运动部件的前提下完成物料补充、设备状态检查、异常清理等常规操作，运动部件的外侧都预留了安全防护安装位，后期可根据现场安全管理要求加装透明亚克力护罩，进一步提升运行安全性。考虑到农产品加工场景的清洁需求，所有与物料接触的部件表面都做了光滑处理，没有容易积料的凹槽、缝隙，每班生产结束后可直接用压缩空气吹扫或者湿布擦拭完成清洁，不需要进行复杂的拆解清洗；框架表面采用喷塑处理，耐潮、耐植物汁液腐蚀，适合在湿度较高的农产品加工车间长期使用。
