行星齿轮传动机构三维结构设计

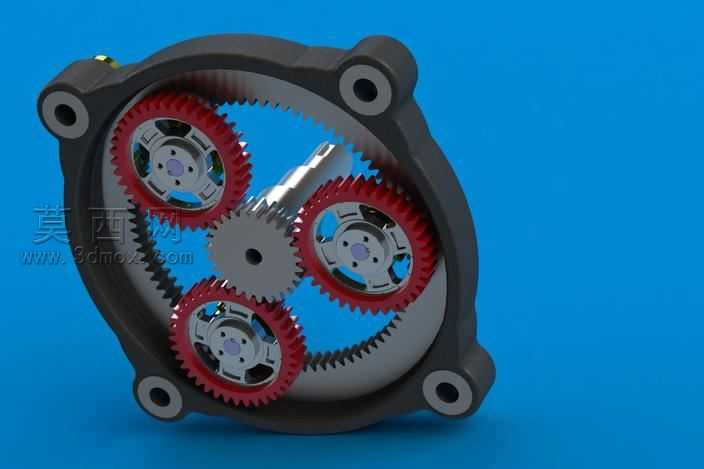

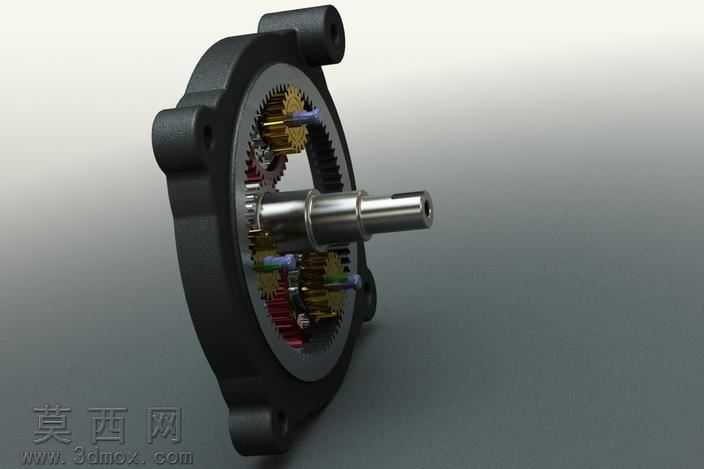

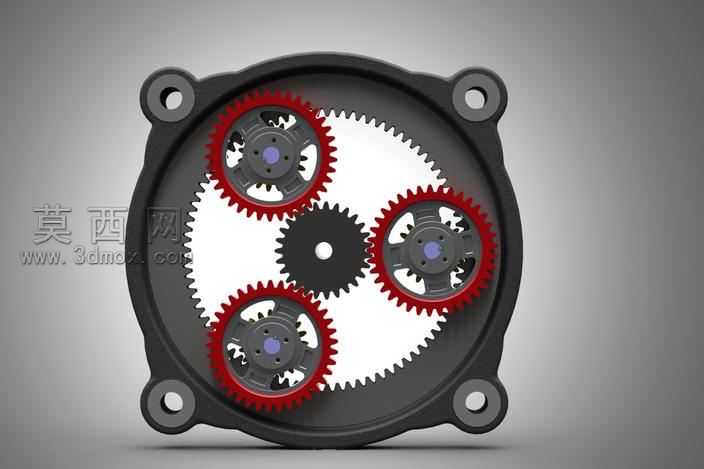

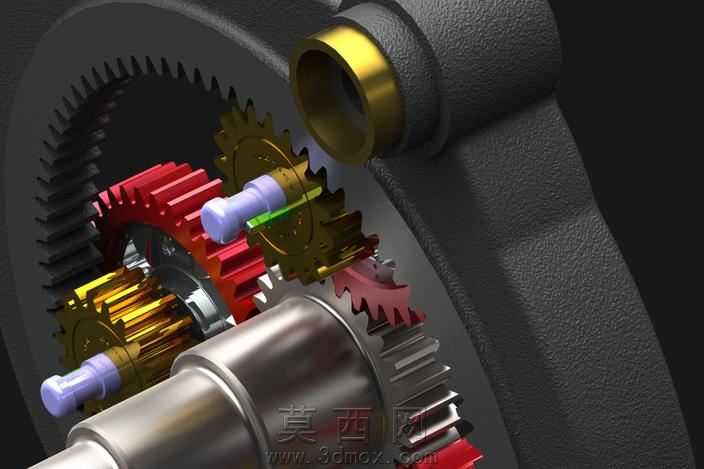

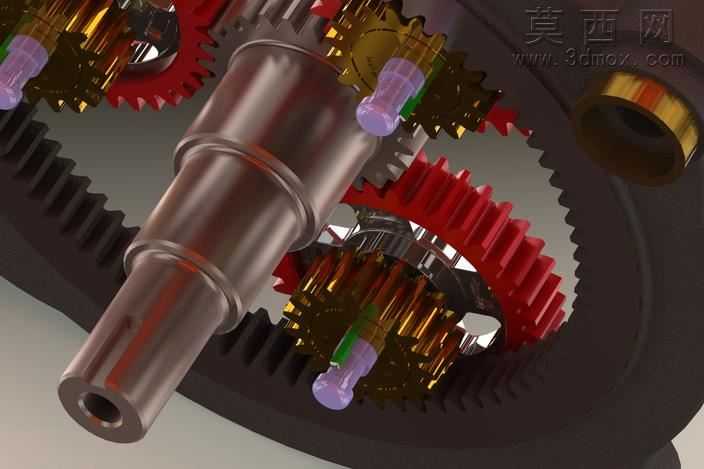

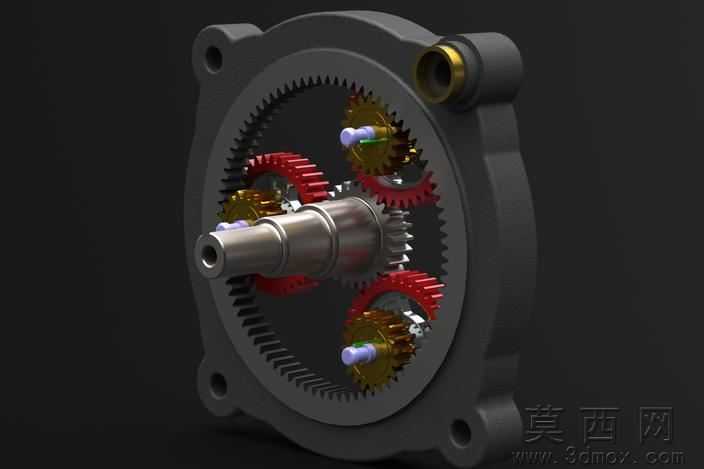

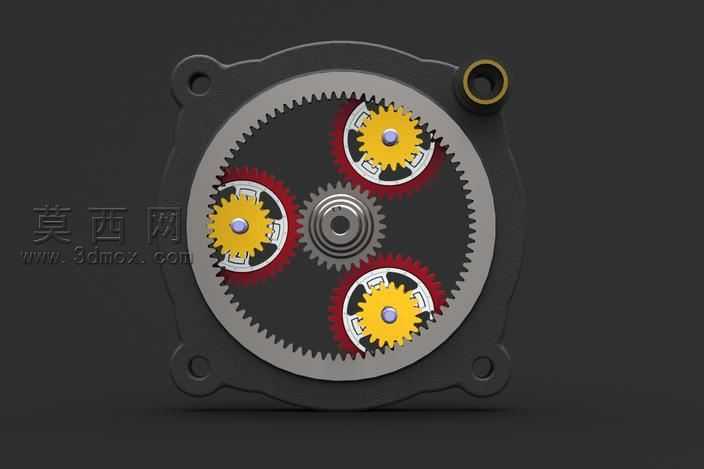

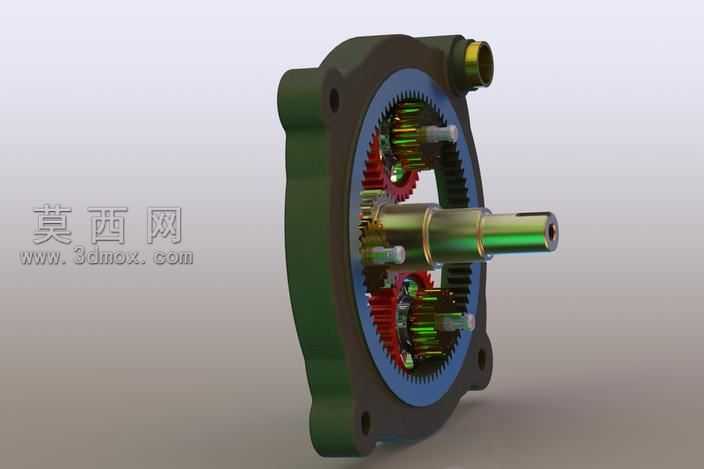

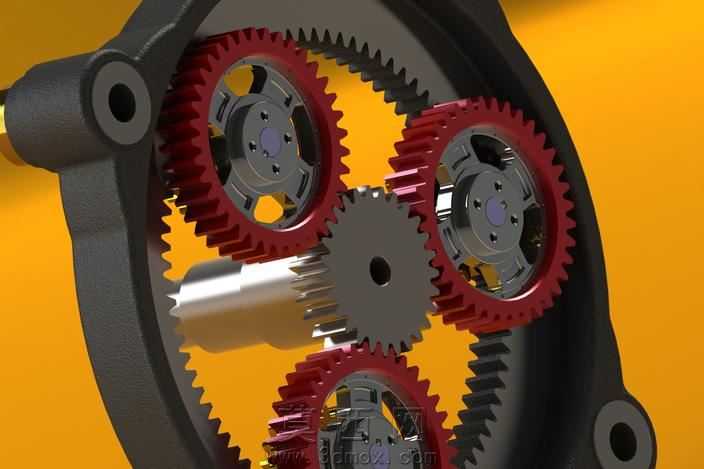

本作品为行星齿轮传动机构的三维设计成果，建模阶段基于行星轮系的经典传动原理完成参数化搭建，首先确定内齿圈、太阳轮、多个行星轮以及行星架的模数、齿数、压力角等核心齿形参数，保证各轮齿啮合的重合度符合机械传动设计规范，避免出现传动卡滞、齿面干涉的问题。建模过程中对每一个轮齿的渐开线齿廓进行精准拟合，还原真实齿轮的齿形特征，同时对行星轮的安装轴孔、定位槽、减重镂空结构，内齿圈的外圈安装法兰、定位销孔，行星架的支撑臂、输出轴连接结构都做了精细化的特征还原，所有装配配合关系完全按照实际机械装配逻辑设置，可直观演示行星轮系的运动过程：太阳轮输入动力时，行星轮在绕自身轴线自转的同时沿内齿圈公转，通过行星架将动力整合输出，实现大传动比的减速传动效果。渲染阶段针对不同零部件赋予差异化的材质表现：内齿圈与行星架采用哑光铸铁材质，还原金属铸件的磨砂颗粒质感与深灰金属色泽，行星轮的轮体部分做了红色烤漆材质处理，与金属齿面形成鲜明的视觉区分，太阳轮与输出轴采用亮面抛光钢材材质，突出轴类零件的加工光洁度，背景选用暖黄色纯色背景突出主体结构，通过三点布光方案打亮轮系的啮合细节，让齿面的金属反光、零件的结构层次清晰呈现，同时通过半透明剖切视角的设置，可清晰展示内部轮齿的啮合状态与各零件的位置关系。设计过程中充分考虑行星轮系的均载特性，三个行星轮沿圆周方向均匀排布，保证传动过程中载荷均匀分配到每个啮合齿面，降低单齿承受的载荷冲击，提升机构整体的承载能力与运行稳定性，所有结构细节都参考实际工业应用中的行星减速箱结构进行优化，既保证了模型的视觉展示效果，也具备机械结构参考价值，可直观呈现行星齿轮传动的工作原理与结构组成。
