大直径长螺距槽式螺旋输送设备结构

　　在散状物料的连续转运作业场景里，这类大直径长螺距的槽式螺旋输送结构，是粮食加工、建材生产、矿物分选、化工粉体处理等工段里极为常见的核心输送单元，和皮带输送、斗式提升等输送形式形成互补，尤其适配封闭环境下的粉状、颗粒状、小块状物料的水平或小倾角输送需求，能有效避免物料在转运过程中出现撒漏、扬尘等问题，适配车间内部紧凑空间的物料路径规划。

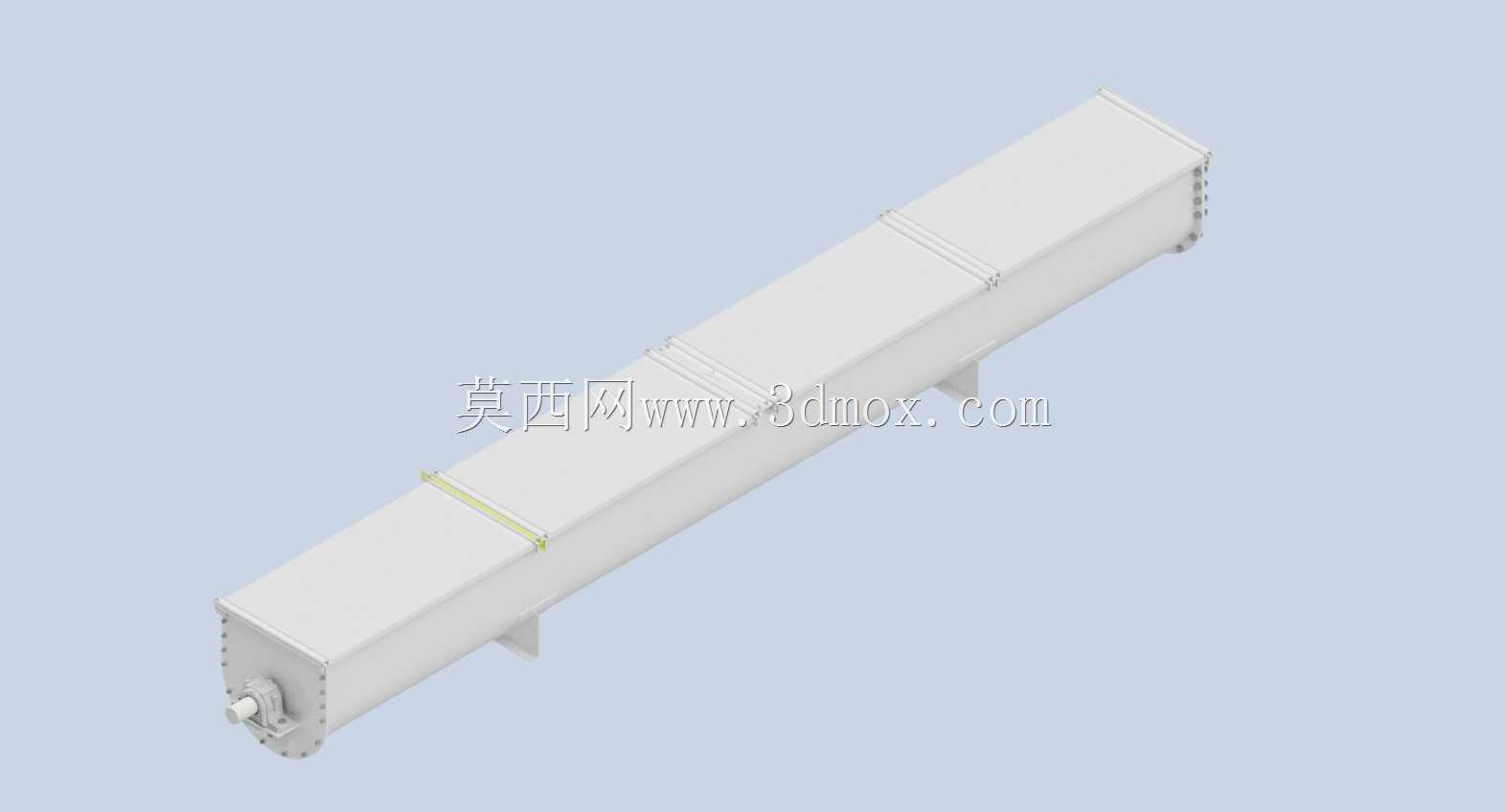

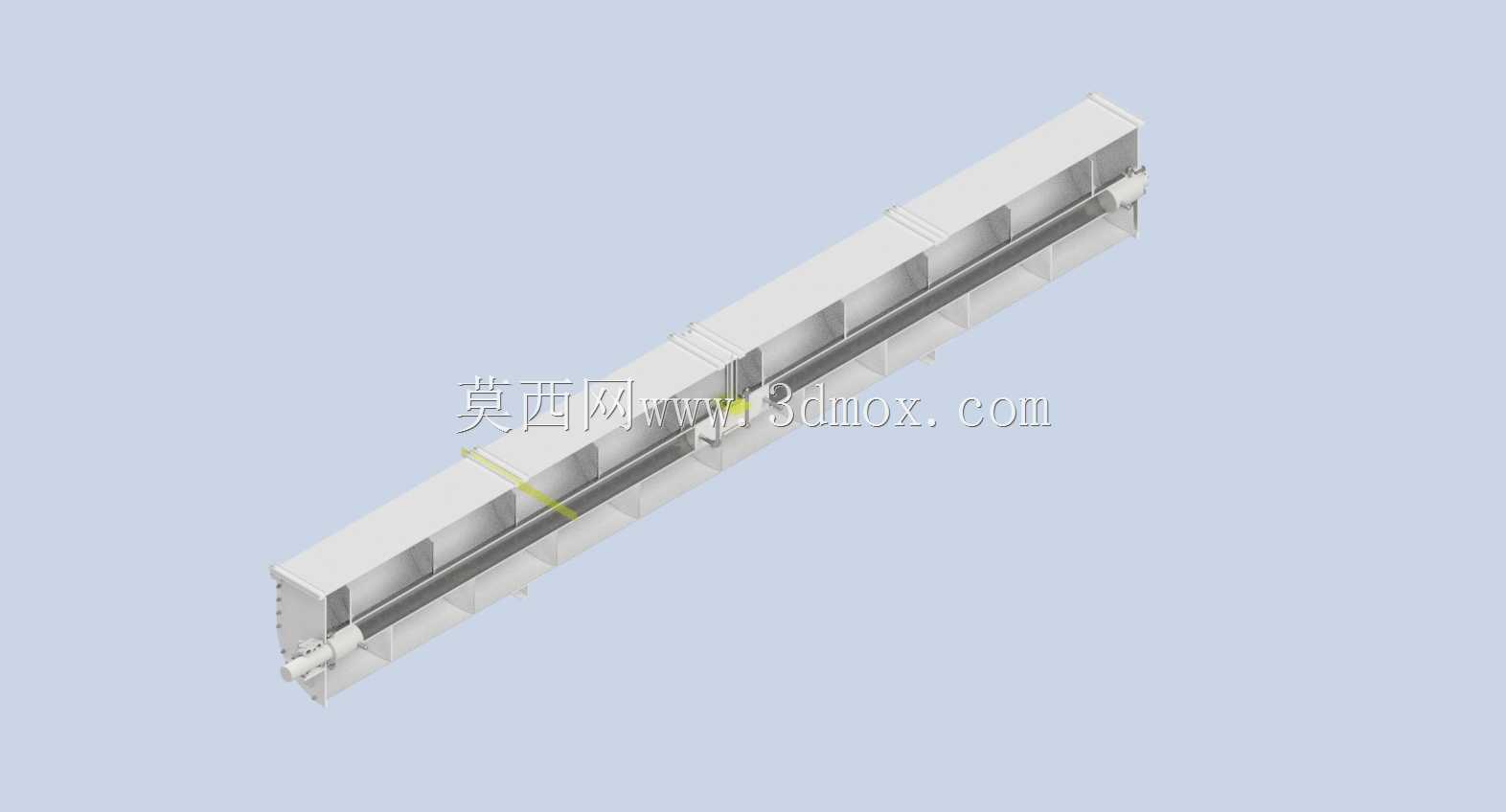

　　从实际使用的功能特性来看，该结构采用U型通长槽体作为物料承载主体，槽体分段设置法兰连接边，可根据现场输送距离灵活拼接段数，单段槽体的长度适配常规运输与吊装边界，现场安装时无需额外定制大尺寸工装即可完成拼接。槽体顶部可根据现场防尘需求加装盖板，盖板与槽体采用快拆式压扣连接，日常检修时可快速打开盖板清理槽内残留物料、检查螺旋叶片磨损情况，无需整体拆解设备。核心输送部件为等直径连续螺旋叶片，叶片与中心轴采用满焊连接，叶片外缘与槽体内壁预留均匀的运行间隙，既避免叶片运转时刮蹭槽体内壁产生异响与磨损，又能尽可能减少槽底残留物料的堆积，针对磨琢性较强的物料，还可在叶片外缘加装可更换的耐磨衬条，延长核心部件的更换周期，降低运维成本。

　　设计过程中，螺旋叶片的螺距选取直接关联设备的输送能力与物料适配性，24英寸直径匹配24英寸等螺距的参数设定，主要针对流动性较好、不易结块的散料设计，大螺距结构能在相同转速下获得更高的物料推进效率，同时减少物料在槽体内的挤压时间，避免易破损物料在输送过程中出现过多破碎率，也能降低粘性物料在叶片间粘结堵塞的概率。中心轴两端采用带座外球面轴承作为支撑，轴承座与槽体端板采用螺栓连接，端板处设置组合式密封结构，内置毛毡密封与骨架油封双重密封，避免槽内的细粉料进入轴承座造成轴承卡滞，同时也能防止外部的水汽、粉尘进入轴承润滑腔，适配多粉尘的车间作业环境。驱动端的连接采用十字滑块联轴器，可补偿安装过程中驱动轴与螺旋中心轴的少量同轴度误差，降低现场安装的精度要求，避免因安装偏差造成的运转振动、轴承过早损坏等问题。

　　从安装边界来看，该设备的槽体底部每隔固定间距设置支撑脚座，脚座上预留长条形安装孔，可适配现场预埋地脚螺栓的位置偏差，安装时可通过调整脚座的垫片厚度来调整整台设备的水平度，保证螺旋轴运转时的同轴度。设备的进料口可根据上游设备的出料位置，在槽体顶部的任意分段位置开设，进料口处设置导流挡板，避免物料直接冲击螺旋叶片造成叶片变形；出料口则设置在槽体底部的对应位置，可匹配下游设备的进料接口尺寸定制法兰连接边，无需额外加装过渡接料斗。设备的整体宽度控制在槽体直径加两侧轴承座、驱动单元的安装尺寸范围内，在车间布局时，设备侧边预留不小于半米的检修通道即可满足日常运维需求，无需占用过大的车间空间，适配老车间改造时的紧凑空间布局需求。

　　在实际选型应用时，该结构可根据输送物料的特性调整叶片厚度、槽体板材厚度，针对比重较大的矿物类物料，可适当加厚螺旋叶片与槽体的板材厚度，同时加大驱动单元的功率储备；针对食品类物料，则可采用镜面不锈钢板材制作槽体与叶片，满足食品卫生级的清洁要求。设备运转时的转速选取需匹配物料特性，流动性好的谷物类物料可选取较高转速提升输送效率，磨琢性强的矿粉类物料则需降低转速，减少叶片与槽体的磨损速度。槽体底部可根据需求设置多个清料口，在设备长期停机前可打开清料口排空槽内残留物料，避免物料受潮结块在下次开机时造成设备卡滞过载。
